- Seite 1 Einbauanleitung Sickerquader 280 l www.greenlife.de...
- Seite 2 Einbauanleitung GreenLife Sickerquader 280 l GreenLife GmbH D-19057 Schwerin Einbauanleitung GreenLife Sickerquader Sehr geehrte Kundin, sehr geehrter Kunde, wir beglückwünschen Sie zum Kauf dieses AQa.Line Produktes und bedanken uns für das entgegengebrachte Vertrauen. Bitte überprüfen Sie die Ware bei Warenannahme auf eventuelle Transportschäden.
-
Seite 3: Inhaltsverzeichnis
Einbauanleitung GreenLife Sickerquader 280 l Inhaltsverzeichnis Lieferumfang ....................... 3 Sicherheits- und Einbauhinweise ................4 Einbauhinweis PKW-befahrbare Flächen ..............4 Einbauhinweise ......................5 Anleitung Zusammenbau .................... 6 Standortwahl ....................... 7 Abmessungen der Baugrube ..................7 Begrünung über der Versickerung ................7 Vorbereitung der Grube .................... -
Seite 4: Lieferumfang

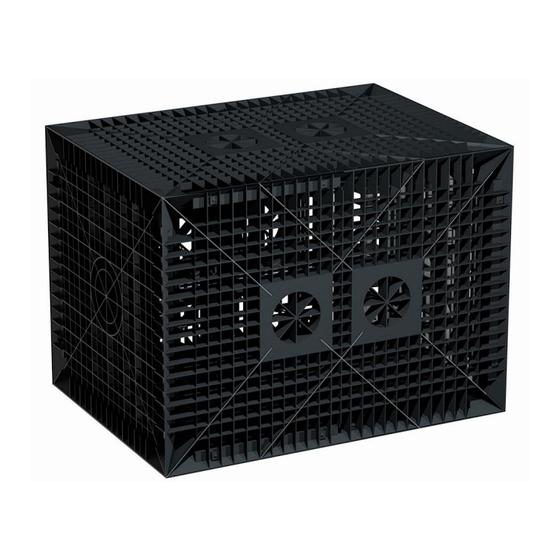

Einbauanleitung GreenLife Sickerquader 280 l Lieferumfang Sickerquader 280 l Fassungsvolumen Bestehend aus 6 Seitenteile aus Polypropylen montagefreundlicher Bausatz Anschluss an KG Rohr DN 110 oder DN 160 Abmessungen (cm): 80 x 60 x 60 (B x L x H) ... -
Seite 5: Sicherheits- Und Einbauhinweise
Einbauanleitung GreenLife Sickerquader 280 l Sicherheits- und Einbauhinweise Die Sickerquader wurden speziell für den Einsatz in der Regenwasserrückhaltung und- Versickerung und auch für behandeltes Abwasser entwickelt. Bei der Auswahl der Sickerquader ist darauf zu achten, dass diese keine Beschädigungen aufweisen. -
Seite 6: Einbauhinweise
Einbauanleitung GreenLife Sickerquader 280 l Einbauhinweise • Der Mindestabstand von der Unterkante der Sickerquader zum höchsten Grundwasserspiegel beträgt laut DWA A-138 einen Meter. Der Abstand zum Nachbargrundstück sollte mind. 3 Meter betragen. • Dem Einbau zugrunde gelegt werden die Regeln zum Arbeitsschutz und zur Unfallverhütung •... -
Seite 7: Anleitung Zusammenbau
Einbauanleitung GreenLife Sickerquader 280 l Anleitung Zusammenbau 1. Pins ausbrechen (40 Stück) gut geeignet ist ein Seitenschneider. 2. Pins verbinden. Jedes Seitenteil wird mit den Pins verbunden. Falls das Eindrücken mit der Hand nicht funktioniert, einen kleinen Hammer verwenden. 3. Zulauf/ Belüftung aussägen Zulauf und wenn benötigt Belüftung aussägen. -
Seite 8: Standortwahl
Einbauanleitung GreenLife Sickerquader 280 l Standortwahl Bei der Standortwahl sollten folgende Standortbedingungen erfüllt sein, um Beschädigungen an Gebäuden oder der Versickerung auszuschließen 1,5 x Höhe Die Versickerungsanlage sollte grundsätzlich in der Nähe des Regenwasseranschlusses geplant und angelegt werden. Der Abstand zu Gebäuden sollte 1,5 x die Höhe Unterkellerung/Fundament betragen, wobei die Grubentiefe von der geplanten Höhe des Regenwasseranschlusses abhängt. -
Seite 9: Vorbereitung Der Grube
Einbauanleitung GreenLife Sickerquader 280 l Einbau Sickerquader Vorbereitung der Grube Der Grubengrund muss waagerecht und plan sein. Jegliche Fremdkörper wie Steine oder ähnliche Gegenstände sind aus der Grube zu entfernen. Ist dies gewährleistet, kann die Kiesschicht aufgetragen werden. Sie sollte ca. 8-10 cm betragen. Die Körnung des Kies beträgt 8/16 Rundkornkies. -
Seite 10: Anschlüsse
Einbauanleitung GreenLife Sickerquader 280 l Einbau Sickerquader Anschlüsse Für den Zulauf und die Entlüftung das Geotextil so ausschneiden, dass das jeweilige Rohr eng anliegend durch den Ausschnitt geführt und angeschlossen werden kann. Das Zulaufrohr und die Entlüftung werden 15-20 eingeschoben. Falls notwendig kann... -
Seite 11: Versickerungstest
Einbauanleitung GreenLife Sickerquader 280 l Versickerungstest Einschätzung des Bodens Alle Versickerungsarten sind im Allgemeinen behördlich genehmigungspflichtig. Die Regenintensität nimmt in Deutschland von Norden nach Süden zu. Üblicherweise wird für die Berechnung zunächst der Regen von 15 Minuten Dauer zugrunde gelegt. -
Seite 12: Dimensionierung Der Versickerungsanlage
Einbauanleitung GreenLife Sickerquader 280 l Dimensionierung der Versickerungsanlage Versickerungstest - zur Bestimmung der Sickerfähigkeit Ihres Bodens (im Eigenversuch) Anzahl Pegelsenkung angeschlossene Menge / Zeit Bodenart Wert Fläche Sickerquader Geotextil (m/s) (m²) (m²) über 15 cm / 30 min. grober Sand 1*10 über 5 cm / 30 min.
