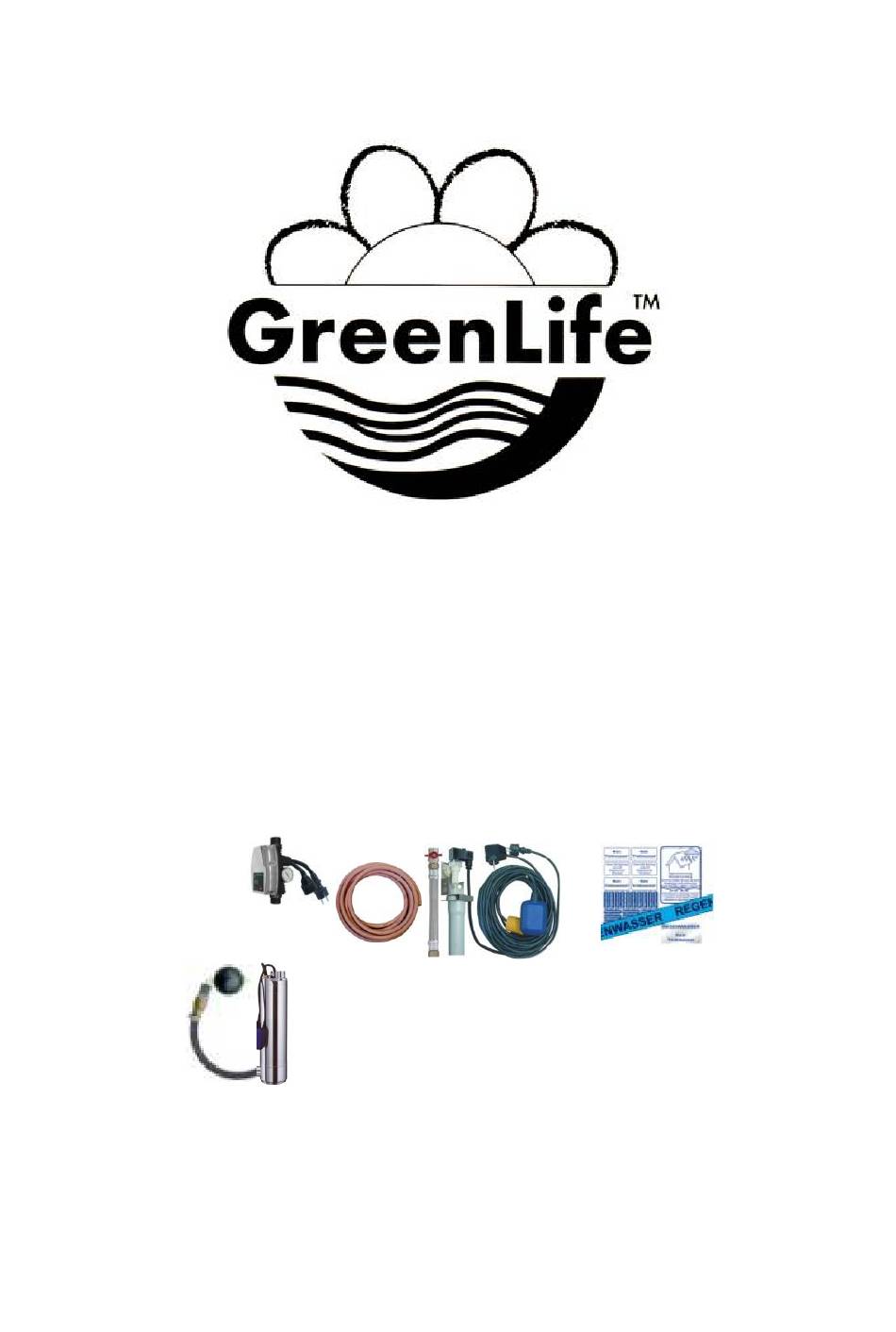

- Seite 1 Installations- und Betriebsanleitung Ausbaupaket Haus & Garten "Tauchdruckpumpe" Haus- & Gartenanlage „Premium easy“...
- Seite 2 Installations- und Betriebsanleitung Ausbaupaket Haus & Garten " Tauchdruckpumpe " Sehr geehrte Kundin, sehr geehrter Kunde, wir beglückwünschen Sie zum Kauf dieses GreenLife Produktes und bedanken uns für das entgegengebrachte Vertrauen. Bitte überprüfen Sie dieses Gerät bei Warenannahme auf eventuelle Transportschäden.
- Seite 3 Installations- und Betriebsanleitung GreenLife GmbH Inhalt Installations- und Betriebsanleitung................2 Inhalt........................... 3 Lieferumfang....................... 4 Hinweise und Erläuterungen..................5 Befestigung der Anlagenteile Anschlussraum ............6 Anschluss der Regenwasserdruckleitung aus dem Erdtank am Schaltautomaten ..6 Anschluss der Regenwasserdruckleitung zu den Verbrauchern......... 7 Freie Trinkwasser-Nachspeisung ................
- Seite 4 Installations- und Betriebsanleitung GreenLife GmbH Lieferumfang Schaltautomat mit Manometer und Trockenlaufschutz Wandhalterung für Schaltautomat Mehrstufige Tauchdruckpumpe Schwimmender Ansaugfilter für Tauchdruckpumpe GUP46 10m Regenwasserdruckschlauch Trinkwassernachspeisung mit Magnetventil und Schwimmerschalter Kennzeichnungsset Stand: 03/2013 Kundentelefon Technische Änderungen vorbehalten 01805 77 33 75 für Für Druckfehler wird keine Haftung übernommen...
- Seite 5 Installations- und Betriebsanleitung GreenLife GmbH Hinweise und Erläuterungen Folgende Hinweise und Erläuterungen vor der Montage und Inbetriebnahme genau lesen und befolgen! Bei Installation unterhalb der Rƒckstauebene bzw. unterhalb des h„chsten Wasserstandes in der Zisterne beachten Sie besonders die Punkte „Anschluss des Notƒberlaufes“.
- Seite 6 Installations- und Betriebsanleitung GreenLife GmbH Befestigung der Anlagenteile Anschlussraum an einem trockenen Ort (Keller, etc.) in einem Raum mit Fußbodenablauf zum Kanal bei Kanalanschluss Rückstauebene beachten Wandmontage Schaltautomat Schaltautomat senkrecht montieren (zur Vermeidung von Fehlfunktionen) auf ebener Wand montieren (zur Verhinderung von Spannungen) oberhalb des maximalen Wasserstandes der Zisternen montieren Zum anzeichnen der Löcher benutzen Sie bitte eine Wasserwaage, Zollstock...
- Seite 7 Installations- und Betriebsanleitung GreenLife GmbH Anschluss der Regenwasserdruckleitung zu den Verbrauchern Verwenden Sie einen flexiblen Schlauch (Panzerschlauch) zwischen Schaltautomat und Druckleitung zu den Verbrauchern Es muss ein Absperrventil direkt nach dem Schaltautomaten installiert werden. Das Absperrventil muss so installiert werden, dass alle Verbraucher vom Schaltautomaten getrennt werden können.
- Seite 8 Installations- und Betriebsanleitung GreenLife GmbH Freie Trinkwasser-Nachspeisung Anschluss der Trinkwasserleitung Bei Installation des freien Trinkwasserauslaufes sind die Bestimmungen der Norm DIN 1988 sowie die technischen Regeln für Trinkwasserinstallation und der allgemeine Stand der Technik anzuwenden. Bei einem Druck von mehr als 4 bar in der Trinkwasserleitung ist ein Druckminderer vor dem Magnetventil zu verwenden! Sollte der Härtegrad des Trinkwassers 20...
- Seite 9 Installations- und Betriebsanleitung GreenLife GmbH Fƒhren Sie die Trinkwasserdruckleitung zur gewƒnschten Stelle, an der das Magnetventil sitzen soll und verbinden Sie die Trinkwasserleitung mit dem Magnetventil ƒber einen Kugelhahn und ˆ“ Panzerschlauch(siehe Bild), so dass sp…ter die M„glichkeit des einfachen Reinigens besteht.
- Seite 10 Installations- und Betriebsanleitung GreenLife GmbH Montage des Schwimmerschalters 1. Das Schwimmerschalterkabel in der Zisterne so befestigen, dass das Gewicht ca. 30 cm über dem Boden hängt. 2. Der Schwimmerschalter ist so an dem Gewicht zu befestigen, dass er vom schwimmenden bis hängenden...
- Seite 11 Installations- und Betriebsanleitung GreenLife GmbH Schritte zur Inbetriebnahme (Bitte diese Anleitung vor Inbetriebnahme aufmerksam durchlesen!) Inbetriebnahme Pumpe Schaltautomat muss ausreichend Wasser im Erdtank vorhanden sein. Alle Verbraucher in der Regenwasserdruckleitung schließen! Haben alle Verschraubungen angezogen??? Saugleitung muss vollständig dicht und mit Gefälle zur Zisterne verlegt sein.
