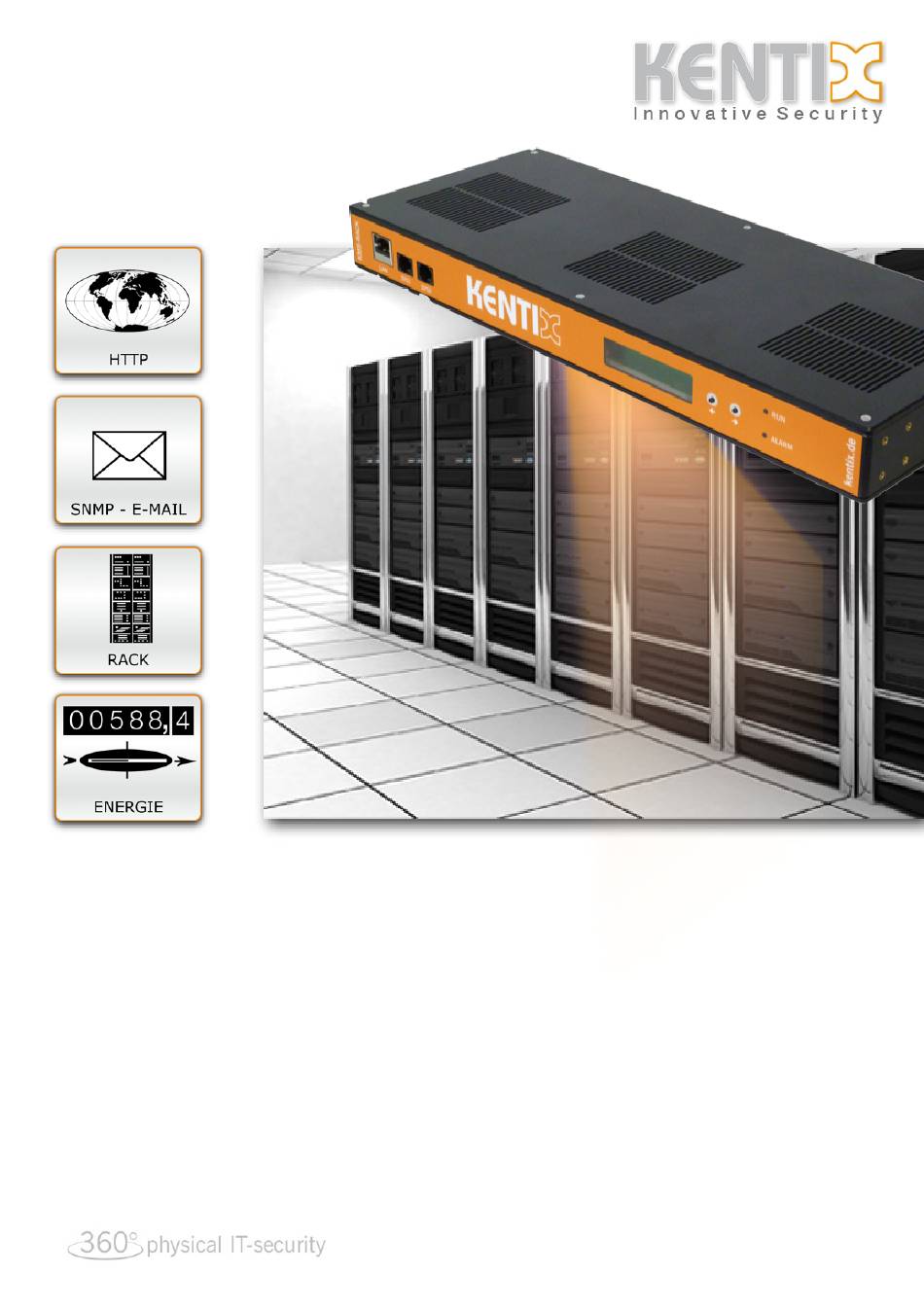

- Seite 1 Bedienungsanleitung MultiSensor-RACK Ab Firmware Version 3.xx.xx www.kentix.de...
-
Seite 2: Inhaltsverzeichnis
3.3. Grundeinstellungen! 3.4. MultiSensor! 3.5. EnergySensor! 3.6. Benutzer! 3.7. System ! 3.8. Softwareupdate MultiSensor-RACK durchführen! 3.9. Konfiguration von MultiSensor-RACK sichern oder kopieren! 3.10. Ansteuerung einer Netzwerk-Kamera per HTTP Requests! 3.11. Kommunikationsschnittstellen! 3.12. Kentix-Systembuchsen am MultiSensor-RACK! 4. Datenblatt MultiSensor-RACK (KMS-RACK)! 5. Support! www.kentix.de... -
Seite 3: Einleitung Und Kurzbeschreibung
PRO betrieben werden. Durch die Verwendung mit einem AlarmManager-PRO steht Ihnen eine umfangreichere Funktionalität zur Verfügung. Der MultiSensor-RACK wird im 19“ Rack montiert und leitet alle Alarm- und Störmeldungen an die verantwortlichen Personen weiter. Die Konfiguration erfolgt über den integrierten Web-Server, komfortabel per Web-Browser. -
Seite 4: Installation
Wichtig! Zurücksetzen der IP Adresse Sollten Sie die IP-Adresse oder Anmeldeinformationen des MultiSensor-RACK vergessen haben, betätigen Sie den RESET Taster an der linken Seite des Gehäuses (s. Bild S. 5). Das Gerät wird dann auf die IP-Adresse und Anmeldedaten des Auslieferungszustandes zurückgesetzt. -
Seite 5: Übersicht Anschlüsse
• Strommessung Steckdose 1-6 • Hauptgeräteversorung - Elektronik PDU-2 PDU-1 Steckdose 1-6 Steckdose 1-6 PDU-1 PDU-2 (Typ C13, 2.300VA/10A) (Typ C13, 2.300VA/10A) USV-Netzanschluss USV-Netzanschluss (Typ C20) (Typ C20) Montage an vorderer oder hinterer Tragschiene www.kentix.de Seite 5 (Stand 01-2013, Änderungen vorbehalten) -
Seite 6: Konfiguration
Konfiguration Nachfolgend wird die Stand-Alone Funktionalität des integrierten Web-Servers beschrieben. Dazu wird kein AlarmManager benötigt. Wenn Sie den MultiSensor-RACK am AlarmManager-PRO betreiben übernimmt dieser die Konfiguration und Überwachungsfunktionen der Umgebungssensoren. Die Energiemessung und zugehörige Alarmierung befinden sich ausschließlich im Web-Interface. -
Seite 7: Multisensor
Kentix MultiSensor Zeigt alle aktuell erfassten Umgebungswerte, den Überwachungszustand des Bewegungs-/ Vibrationssensors und den Status der digitalen Eingänge tabellarisch an. MultiSensor Werte und Status: Anzeige der Sensor Messwerte und Alarmzustände. Die Anzeige wird alle 5 Sekunden aktualisiert. OK ! - Es liegt keine Messwert Unter- oder Überschreitung vor NOK! - Es liegt eine Messwert Unter- oder Überschreitung vor, ein Alarm wurde ausgelöst... -
Seite 8: Energysensor
Die Wirkleistung (P) zeigt die momentane Leistung der PDU. Sie ist das Produkt aus Spannung, Stromstärke und dem Leistungsfaktor. Energieverbrauch Gesamtenergieverbrauch in Kilowattstunden (kWh) seit Beginn der Messung. Der Verbrauchswert wird im MultiSensor-RACK gespeichert und bleibt auch bei einem Neustart erhalten. Er kann im Konfigurationsmenü im Bereich EnergySensor zurückgesetzt werden. www.kentix.de Seite 8... - Seite 9 Scheinleistung in die gewünschte Wirkleistung umgesetzt wird. Monitoring Grafische Anzeige der erfassten Wirkleistung und Energiekosten. Diese werden bis zu einem Jahr gespeichert. Ist der Speicher der Aufzeichnung voll, werden die jeweils letzten Werte automatisch gelöscht. www.kentix.de Seite 9 (Stand 01-2013, Änderungen vorbehalten)
-
Seite 10: Steuerung
Schaltet die PDU ein oder aus. Ist der Wert für die Schaltzeit „0“ bzw. leer, wird die PDU dauerhaft geschalten. Zur Sicherheit muss das Benutzerkennwort eingegeben werden. ACHTUNG! Bei Deaktivierung einer PDU wird beim Schalten die Spannungsversorgung zu allen daran angeschlossenen Endgeräten getrennt. www.kentix.de Seite 10 (Stand 01-2013, Änderungen vorbehalten) -
Seite 11: Konfiguration
AlarmManager-PRO ein und aktivieren Sie die darüber befindliche Checkbox. E-Mail Damit der MultiSensor im Alarmfall E-Mails an die konfigurierten Benutzer versenden kann, muss hier ein E- Mail Server (SMTP oder ESMTP) konfiguriert sein. Tragen Sie für die Kommunikation den benötigten Port in das Feld ein. -
Seite 12: Multisensor
Sensor-Bewegung Grenzwert für den integrierten Erschütterungssensor. Die Auslösung erfolgt bei Überschreitung. Die Auslösempfindlichkeit ist einstellbar, so dass sowohl leichte Erschütterungen (z.B. durch Bewegung des Racks), als auch schwere Erschütterungen (Stösse bzw. Bewegen des MultiSensor-RACK). detektiert werden können. Scharf-Unscharf Zeiten Schaltzeiten für die zeitgesteuerte Scharf- Unscharfschaltung des integrierten Bewegungsmelders. -
Seite 13: Energysensor
System Information Zeigt die Firmware Versionsnummern des MultiSensor-RACK. Die aktuelle Firmware bzw. Updates der Firmware finden Sie auf der Kentix Webseite im Bereich Software. Testfunktionen und Neustart Testen Sie Ihre E-Mail und SNMP-Einstellungen über die beiden Schaltflächen. Der Versand von E-Mail oder Trap wird im Logbuch protokolliert. -
Seite 14: Softwareupdate Multisensor-Rack Durchführen
Dateisystem des MultiSensors gelöscht. WICHTIG! Während des Updatevorgangs darf die Spannungsversorgung nicht unterbrochen werden. Der MultiSensor ist nun wieder erreichbar und Sie können nach Anmeldung unter „System“ den Stand der Softwareversion überprüfen. Verbinden Sie sich noch einmal per FTP-Client um die gesicherte Konfiguration zurückzuspielen. -
Seite 15: Ansteuerung Einer Netzwerk-Kamera Per Http Requests
Steuersequenz erhalten Sie im Handbuch des jeweiligen Kamera Herstellers. Kommunikationsschnittstellen Der MultiSensor-RACK bietet die Möglichkeit Alarme in Form von Traps per SNMP zu versenden. Zusätzlich können alle Sensorwerte über die mitgelieferte MIB (Management Information Base) abgefragt werden. Dies ermöglicht die Einbindung in Netzwerk-Monitoring-Systeme wie beispielsweise PRTG oder Nagios. -
Seite 16: Kentix-Systembuchsen Am Multisensor-Rack
Kentix-Systembuchsen am MultiSensor-RACK Über die beiden Kentix-Systembuchsen an der Front des MultiSensor-RACK können externe Komponenten wie z.B. USVs oder Leckagesensoren einen Alarm an den MultiSensor weiterleiten. Zusätzlich stehen zwei Open Collector Ausgänge zur Alarmierung und zur externen Fernschaltung zur Verfügung. -
Seite 17: Datenblatt Multisensor-Rack (Kms-Rack)
Sensor-Lebensdauer: 8 Jahre (Austauschbar) Signalgeber 85dB, 2.3kHz KENTIX Systembuche 2 Stück Kentix Systembuchsen (SYS 1/2) zum Anschluss externer Plug´n Play Module (RJ45) wie Türkontakte, Leckagemelder, externe Alarme. Belegung: 2 x Alarm Eingang (ALARM 1, ALARM 2) 2 x Open Collector Ausgang 0.1A/12V (Alarmmeldung, Fernschaltung) -
Seite 18: Support
Für technische Fragen zu den Produkten steht Ihnen unser Supportteam gerne zur Verfügung. Senden Sie eine E-Mail mit Ihren Fragen und alle wichtigen Details zur verwendeten Version und Ihrer Anwendung an unsere Support Adresse. KENTIX GmbH Autenbornstrasse 2 55743 Idar-Oberstein support@kentix.de...
