Verwandte Anleitungen für Bartscher KB565
Inhaltszusammenfassung für Bartscher KB565

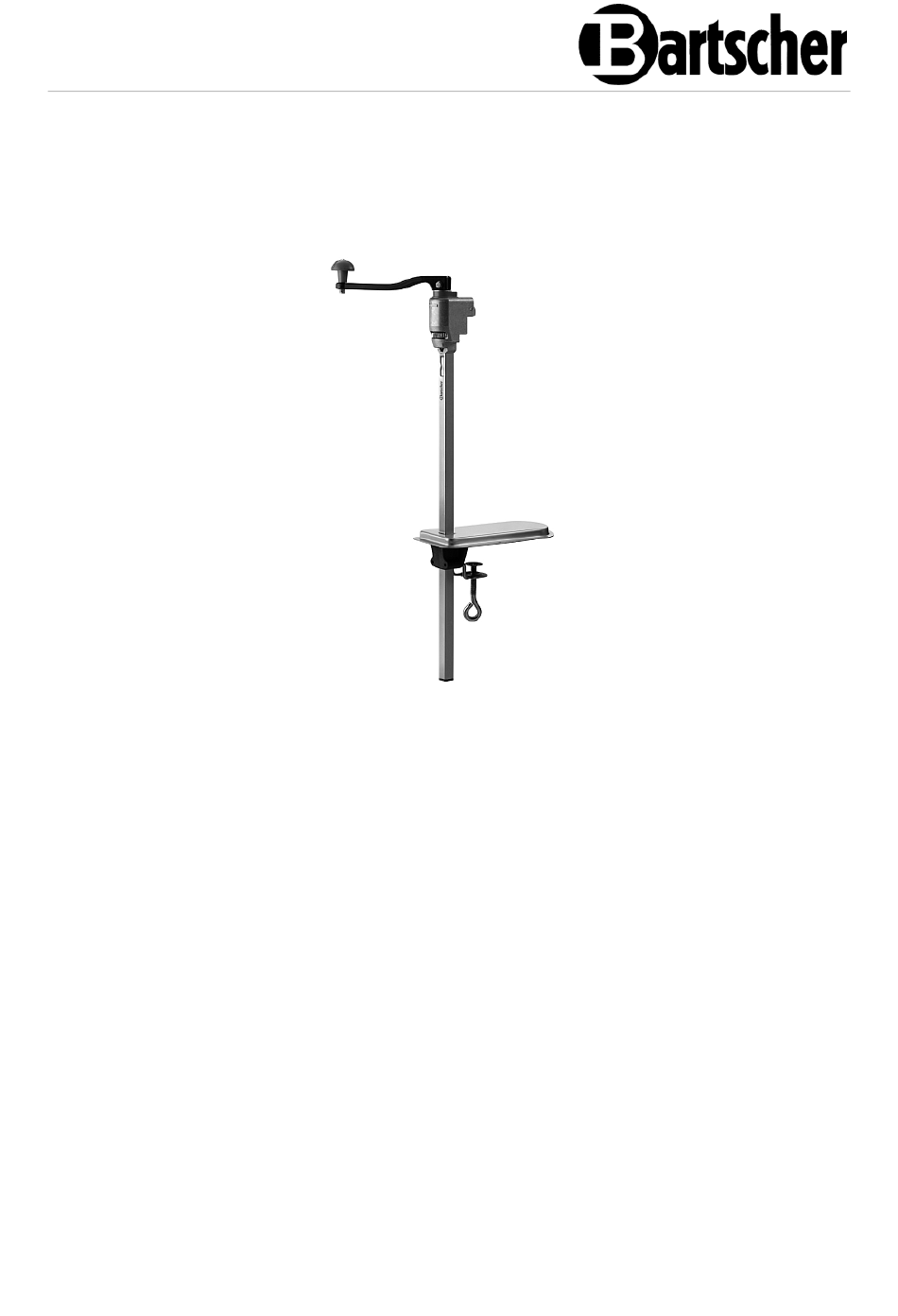

- Seite 1 KB565 A120355...
- Seite 2 Bartscher GmbH Tel.: +49 5258 971-0 Franz-Kleine-Str. 28 Fax.: +49 5258 971-120 Service-Hotline: +49 5258 971-197 D-33154 Salzkotten Germany www.bartscher.com Version: 1.0 Erstelldatum: 2019-10-17 Original-Bedienungsanleitung...
- Seite 3 Kurbelantrieb mit Federmechanismus • Klemmbefestigung (vorbereitet für Schraubbefestigung) Zusätzliches Zubehör (nicht im Lieferumfang enthalten) Transportrad KB565 Messer KB565 Ersatz-Transportrad zum Dosenöffner Ersatz-Messer zum Dosenöffner KB565 KB565 • Material: Edelstahl • Material: Stahl, verchromt • Maße: B 66 x T 36 x H 76 mm •...
- Seite 4 Baugruppenübersicht Abb. 1 1. Kurbel 2. Kurbelgriff 3. Lager 4. Vierkantrohr 5. Halter Klemmvorrichtung 6. Verschlusskappe 7. Ösenschraube 8. Klemmteller 9. Stellfläche für Dosen 10. Messer 11. Transportrad 12. Schrauben Messer-Haltevorrichtung Bestimmungsgemäße Verwendung Der Dosenöffner ist zum Öffnen von Dosen bis zu einer Höhe von 565 mm bestimmt.
- Seite 5 Montage Abb. 2 Abb. 3 1. Legen Sie die Stellfläche für Dosen 3. Zusätzlich kann die Stellfläche an auf eine ebene und rutschfeste der Tischplatte mithilfe von 3 Oberfläche. Schrauben an den dafür vorgesehenen Bohrungen 2. Drehen Sie die Ösenschraube bis festgeschraubt werden.
- Seite 6 Abb. 5 Abb. 6 3. Ziehen Sie das Vierkantrohr hoch 4. Drücken Sie die Kurbel fest nach und stellen Sie eine Dose auf die unten, um den Dosendeckel mit Stellfläche, so dass sie dicht am dem Messer zu durchstechen. Vierkantrohr und unter dem 5.
- Seite 7 8. Nach dem Öffnen der Dose bewegen Sie die Kurbel nach oben (Abb. 9). 9. Nehmen Sie die geöffnete Dose von der Abstellfläche ab (Abb. 10). Abb. 9 Abb. 10 Reinigung 1. Reinigen Sie den Dosenöffner regelmäßig am Ende des Arbeitstages, bei Bedarf auch öfter.
- Seite 8 Messer reinigen Abb. 11 Abb. 12 1. Drücken Sie die Kurbel in die 2. Entnehmen Sie das Messer zur dargestellte Richtung, um den Reinigung aus der Haltevorrichtung. Messermechanismus zu Gehen Sie wie folgt vor: demontieren. – Lösen Sie die Schrauben an der Messer-Haltevorrichtung –...
- Seite 9 Wartung 1. Bei einer intensiven Nutzung des Dosenöffners können das Messer und das Transportrad sich deformieren, prüfen Sie diese regelmäßig. Sollten die Teile stark abgenutzt sein, tauschen Sie diese aus, kontaktieren Sie dazu den Kundendienst. 2. Prüfen Sie regelmäßig die Haltevorrichtung des Messers, ziehen Sie bei Bedarf die Schrauben nach.
