HARTING 09 99 000 0501 Anleitung

HARTING
DEUTSCH
Electronics GmbH
D-32339 Espelkamp
HARTING
Crimp Zange (gedrehte Kontakte)
09 99 000 0501
Artikel-Nr.:
Anleitung
09 99 000 0501
Crimpzange für gedrehte Kontakte
Information
Das Werkzeug verfügt über eine Sicherheitsverriegelung, die
das Crimpwerkzeug erst nach einem vollständigen Crimp
freigibt.

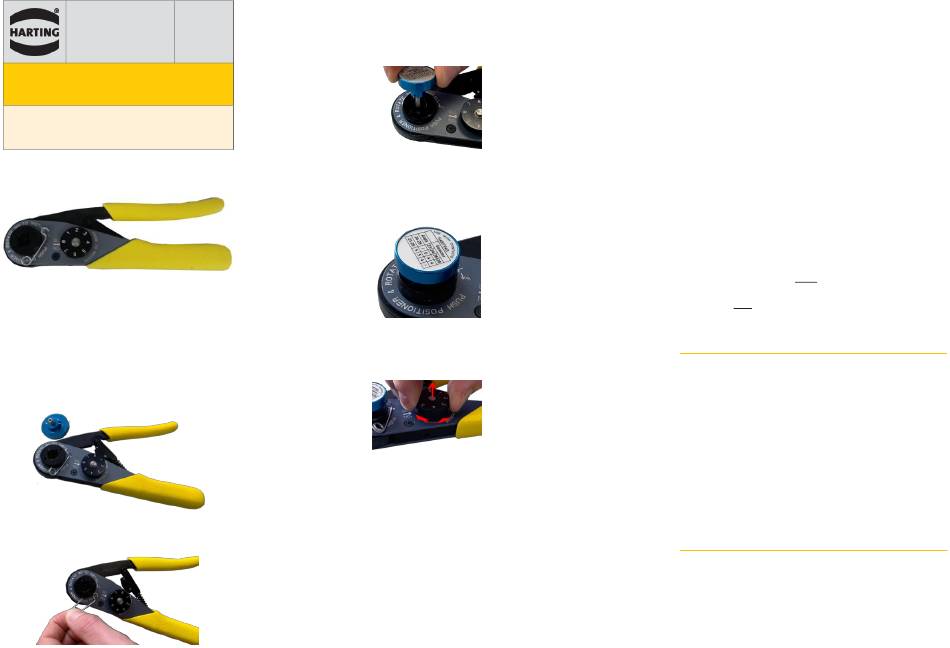

Vorbereitung
1. Das Werkzeug muss entriegelt und vollständig
geöffnet sein.
2. Den Sicherheitsclip aus der Öse der Positionier-
hülsenaufnahme ziehen.
3. Die für den Kontakt notwendige Positionshülse
auswählen.
4. Die Positionshülse aufsetzen und um 90° drehen, bis
der Bajonettverschluss einrastet.
5. Die Positionshülse mit dem Sicherheitsclip sichern
(optional).
6. Auf der Positionshülse können die Einstelldaten für
den Selektor abgelesen werden.
7. Bei vollständig geöffnetem Werkzeug den Selektor-
Knopf anheben und in die entsprechende Stellung
drehen (Pfeil zeigt auf die gewählte Einstellung).
8. Zum Austausch der Positionshülse den Sicherheitsclip
entfernen und den Punkt 4 in umgekehrter
Reihenfolge befolgen.
Crimpen
1. Zange komplett öffnen und den Kontakt mit der zu
crimpenden Seite nach oben in die Zange stecken.
Der Positionierer positioniert den Crimpbereich.
2. Dann die abisolierte Litze in den Kontakt einführen
und anschließend den Kontakt durch zügiges und
gleichmäßiges Zusammendrücken der Handgriffe
crimpen.
3. Der Crimp ist fertig, wenn die Griffe freigegeben
werden und sich wieder öffnen. Kontakt an Litze
entnehmen.
Pflege und Wartung
Das Werkzeug ist wartungsfrei. Es ist darauf zu achten,
dass die Crimpöffnung frei von Rückständen und Schmutz
ist.
Reinigen nach 100 Crimpungen
Crimp Check nach 1.000 Crimpungen
Wartung nach 10.000 Crimpungen oder 3 Jahren
Zur Überprüfung kann auch der Tester Artikel-Nr. 09 99000
0617 genutzt werden.
Wichtig!
Es ist darauf zu achten, dass
•
das Werkzeug nicht in Reinigungsbäder getaucht
wird!
•
kein Öl zur Schmierung benutzt wird!
•
das Werkzeug nicht zerlegt wird!
Werkzeug nur zum Crimpen nutzen!
Nur HARTING Crimpkontakte können
mit dem Werkzeug verarbeitet werden!
Das Werkzeug vor Staub und
Feuchtigkeit schützen!
Das Werkzeug nicht mit Gewalt öffnen!
HARTING – 2020-02 V1.0 DE/EN
