HARTING 09 99 000 0196 Montageanleitung

HARTING
Electronics GmbH
D-32339 Espelkamp
HARTING Crimpzange
für Hochstrom-Stiftkontakte
Best.-Nr.: 09 99 000 0196
Montageanleitung

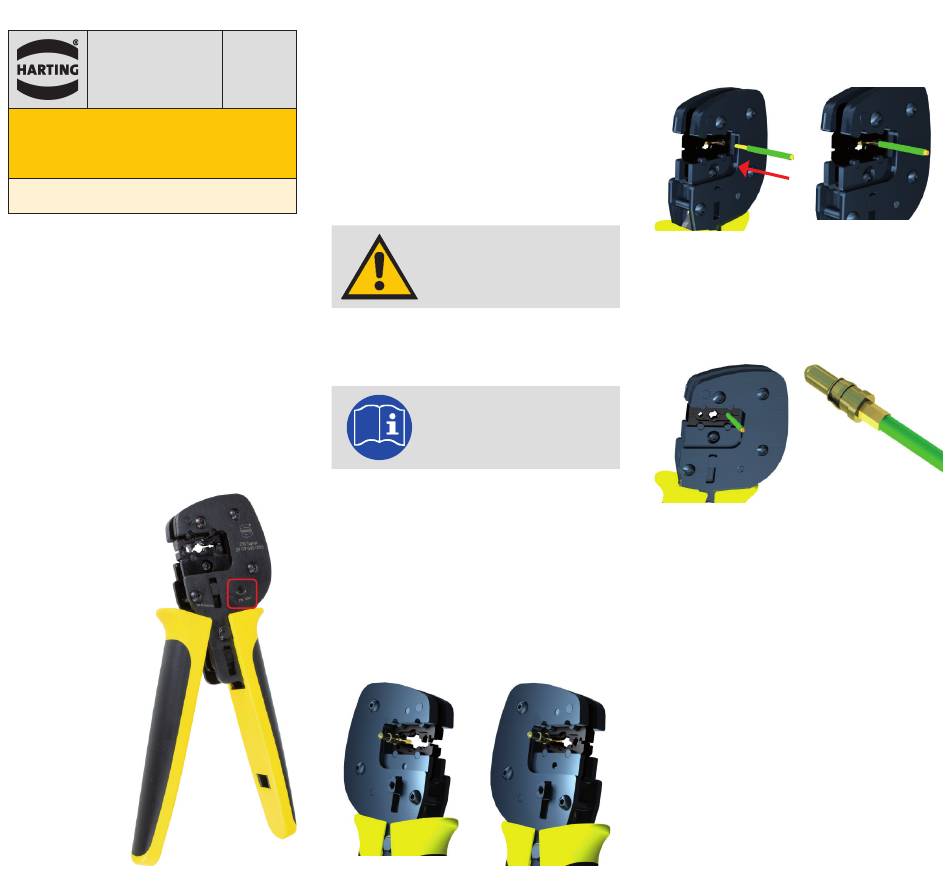

Crimpzange 0999 000 0196
für Kontakte 09 03 000 6113 – 10 A
09 03 000 6114 – 20 A
09 03 000 6115 – 40 A
1. Rastung
Um eine gleichbleibende Crimpqualität an allen
Kontakten zu gewährleisten, ist die Zange mit einer
Zwangssperre versehen. Diese verhindert, dass:
• sich die Zange schließt,
bevor die Crimpbacken
nicht ganz geöffnet
sind.
• sich die Zange vorzeitig,
bei eingeleitetem
Crimpvorgang
öffnet.
2. Vorzeitige Entrastung
Eine vorzeitige Entrastung ist möglich durch:
DEUTSCH
1. Leichtes Zusammendrücken der Griffe
2. Drehung der Schraube mit einem Schraubenzieher
in Pfeilrichtung
3. Crimpvorgang
1. Kontakt in das zugehörige Gesenk einlegen und
Zange bis zum sicheren Halt des Kontaktes (meist
erste Rastung) schließen. Der Kontakt liegt bündig
am Werkzeug an.
Achtung!
Zange nicht mit Gewalt
öffnen und schließen!
Hinweis!
Bewegliche Teile
wöchentlich ölen!
2. Jetzt die Litze in den Kontakt führen: Abisolierlänge
7,5 +0,3 mm
3. Nun das Werkzeug komplett schließen, bis die me-
chanische Freigabe erfolgt. Der gecrimpte Kontakt
kann entnommen werden.
Konstruktionsänderungen auf Grund von
Qualitätsverbesserungen, Weiterentwicklung
oder Fertigungserfordernissen behalten wir uns
vor.
Best.-Nr. 09 99 000 0196/99.00
Version 1.0 – 2018-11
Irrtum und Änderungen vorbehalten
