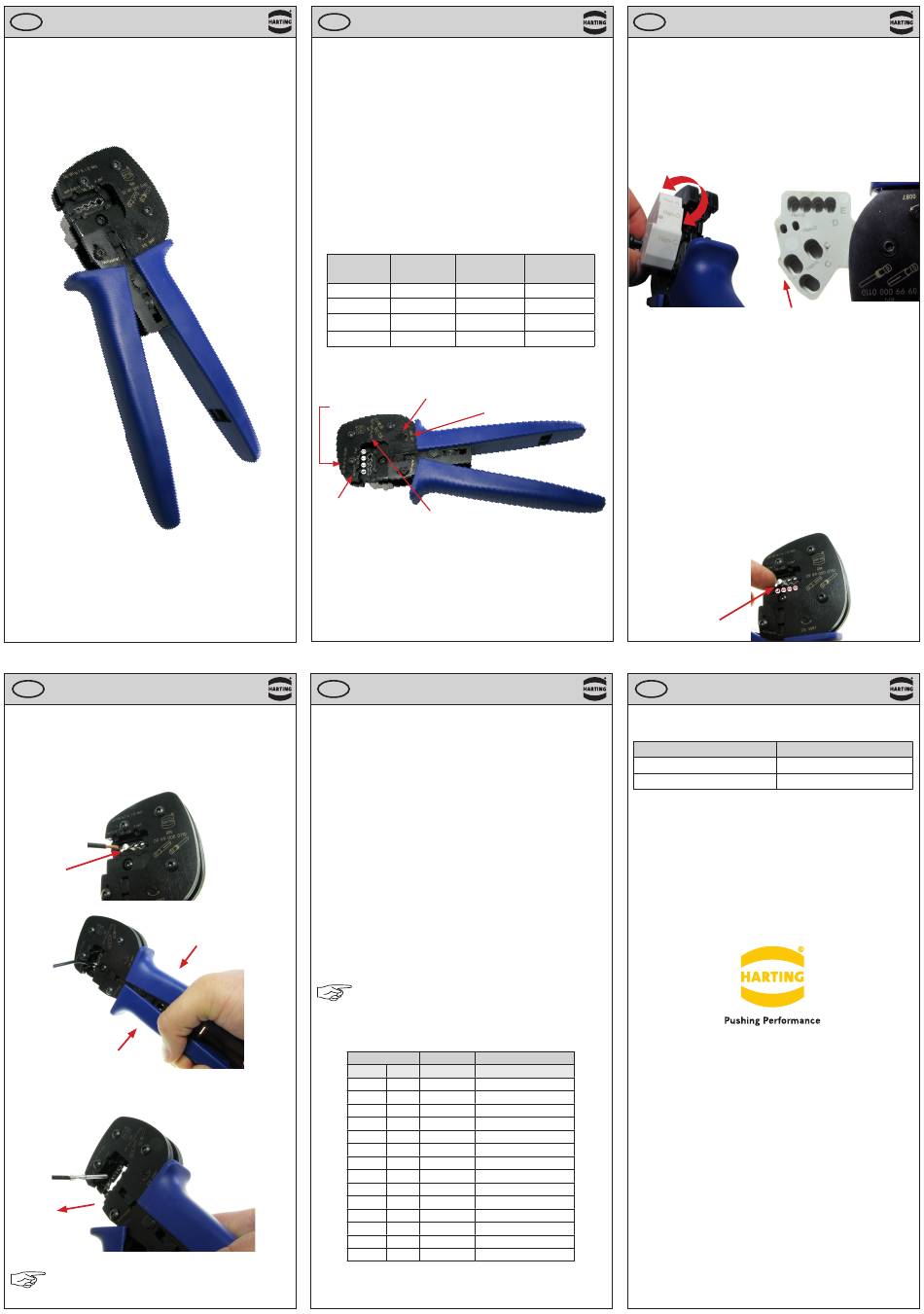

HARTING Crimpzange 09 99 000 0110
Bedienungsanleitung
HARTING Crimpzange
09 99 000 0110
DE
HARTING Crimpzange 09 99 000 0110
2.) Führen Sie den korrekt abisolierten Leiter in den Kontakt ein und
Crimpen durch Zusammendrücken der Werkzeugschenkel, bis
sich die Crimpzange von alleine wieder öffnet.
3.) Entnehmen Sie den angecrimpten Kontakt
Nach jedem Crimpvorgang wird eine
Sichtprüfung empfohlen
DE
HARTING Crimpzange 09 99 000 0110
Bedienungsanleitung HARTING Crimpzange 09 99 000 0110
Mit der HARTING Crimpzange 09 99 000 0110 können gedrehte
HARTING Stift- und Buchsenkontakte, Querschnittsbereich
0,14 - 4mm² (AWG 26 - AWG 12), der Baureihen Han D
Han C und Han-Yellock
®
Zur Verarbeitung dieser Kontakte ist das Werkzeug mit einem montier-
ten, drehbaren Positionierer ausgestattet, der eine einfache und
sichere Handhabung ermöglicht.
Lieferumfang:
• HARTING Crimpzange (inkl. montiertem Positionierer)
• Bedienungsanleitung
Folgende Kontakte / Querschnittsgrößen können mit diesem Werkzeug
verarbeitet werden:
Baureihe
Han D
®
Han E
®
Han C
®
Han-Yellock
Aufbau des Werkzeuges
Kennzeichnung
Crimpprofil in AWG
④
③
②
①
Kennzeichnung
Crimpprofil in mm²
Crimpprofile:
①
0,14 -1 mm² (AWG 26 - 18) Han D
②
1,5 mm² (AWG 16)
③
2,5 mm² (AWG 14)
④
4,0 mm² (AWG 12)
09 99 000 0110 / 99.01
DE
HARTING Crimpzange 09 99 000 0110
Rastung:
Um eine gleichbleibende Crimpqualität an allen Kontakten zu gewähr-
leisten, ist die Crimpzange mit einer Sperre versehen.
● Sie lässt ein Schließen der Zange nicht zu, bevor die Crimpbacken
nicht ganz geöffnet sind
● Sie verhindert ein vorzeitiges Öffnen der Zange bei eingeleitetem
Crimpvorgang
Vorzeitige Entriegelung:
Eine vorzeitige Entriegelung kann grundsätzlich nach einer Fehlbedie-
nung vorgenommen werden.
Folgende Vorgehensweise ist hier zu beachten:
● Rasteinheit durch leichtes Zusammendrücken der Griffe entlasten
● Bewegen Sie die Entriegelungsschraube (befindet sich oberhalb des
Fertigungscodes) nach links bzw. rechts bis das Werkzeug den
Kontakt freigibt. Bei falschem Einsatz des Crimpkontaktes im Crimp-
profil wird somit eine Beschädigung vermieden.
HINWEIS:
Crimpzange nicht mit Gewalt öffnen und
schließen - bewegliche Teile bei Bedarf ölen!
Ausziehkräfte von Crimpverbindungen, gemäss DIN IEC 60 352-2, A2
Leiterquerschnitt
mm²
0,14
0,22
0,25
0,32
0,50
0,75
0,82
1,00
1,30
1,50
2,10
2,50
3,30
4,00
Bei sachgerechter Anwendung der HARTING Crimpzange werden
die geforderten Ausziehkräfte nach DIN IEC 60 352-2, A2 eingehal-
ten.
4
, Han E
®
verarbeitet werden.
®
Leiterquer- Leiterquer- Abisolierlänge
schnitt (mm²) schnitt (AWG) (mm)
0,14 - 1,5 AWG 26 - 16 8,0
0,5 - 4,0 AWG 20 - 12 7,5
1,5 - 4,0 AWG 16 - 12 9,5
0,5 - 4,0 AWG 20 - 12 6,5
®
Entriegelungsschraube
Fertigungscode
Artikelnummer
® , Han E ® , Han-Yellock
Han D ® , Han E ® , Han ® C, Han-Yellock
Han E , Han C, Han-Yellock
® ®
Han E , Han C, Han-Yellock
® ®
Ausziehkraft Han Kontakte
®
AWG N
26 18 D
24 28 D
32 D
22 40 D
20 60 D E Yellock
85 D E Yellock
18 90 D E Yellock
108 D E Yellock
16 135 D E Yellock
150 D E Yellock
14 200 E Yellock
230 E Yellock
12 275 E Yellock
E
310 Yellock
DE
HARTING Crimpzange 09 99 000 0110
Positionierer
Der drehbare Positionierer ist kontakspezifisch anwendbar und für
den jeweiligen Kontakttyp gekennzeichnet. Der Positionierer stellt
, sicher, dass der Crimpkontakt in der korrekten Position (Crimpzone)
®
verarbeitet wird.
Durch Drehen des Positionierers wird der zu verarbeitende Han
Kontakt ausgewählt.
Crimpvorgang
1.) Drehen Sie den Positionierer in die gewünschte Position und
legen Sie den Crimpkontakt in das vorgesehene Crimpprofil.
Durch den Positionierer liegt der Crimpkontakt automatisch in der
optimalen Crimpposition.
Arretieren Sie den Kontakt durch leichtes Zusammendrücken der
Werkzeugschenkel.
①
Kabelquerschnitt 0,14 - 1 mm² (AWG 26 - 18) Han D
Han E , Han-Yellock
®
②
Kabelquerschnitt 1,5 mm² (AWG 16) Han D
Han C, Han-Yellock
®
③
Kabelquerschnitt 2,5 mm² (AWG 14) Han E
Han-Yellock
®
④
Kabelquerschnitt 4,0 mm² (AWG 12) Han E
Han-Yellock
®
®
®
®
®
2
w
DE
HARTING Crimpzange 09 99 000 0110
Zubehör:
Bezeichnung
Ersatz Positionierer D/E/C
Han-Yellock Positionierer
®
HARTING Electric GmbH & Co. KG
Wilhelm-Harting-Straße 1
D-32339 Espelkamp
Tel.: +49 5772 47-97100
Fax: +49 5772 47-495
Internet: www.HARTING.com
E-Mail: electric@HARTING.com
C
C
C
Alle Angaben entsprechen dem Stand der Entwicklung zur Zeit der
C
Drucklegung und sind daher unverbindlich.
C
HARTING behält sich vor, jederzeit und ohne Angaben von
Gründen Änderungen vorzunehmen.
5
®
Positionierer (zur Ansicht gedreht)
,
®
®
, Han E ,
® ®
®
® , Han ® C,
, Han C,
® ®
3
Bestell-Nummer
09 99 000 0376
09 99 000 0341
