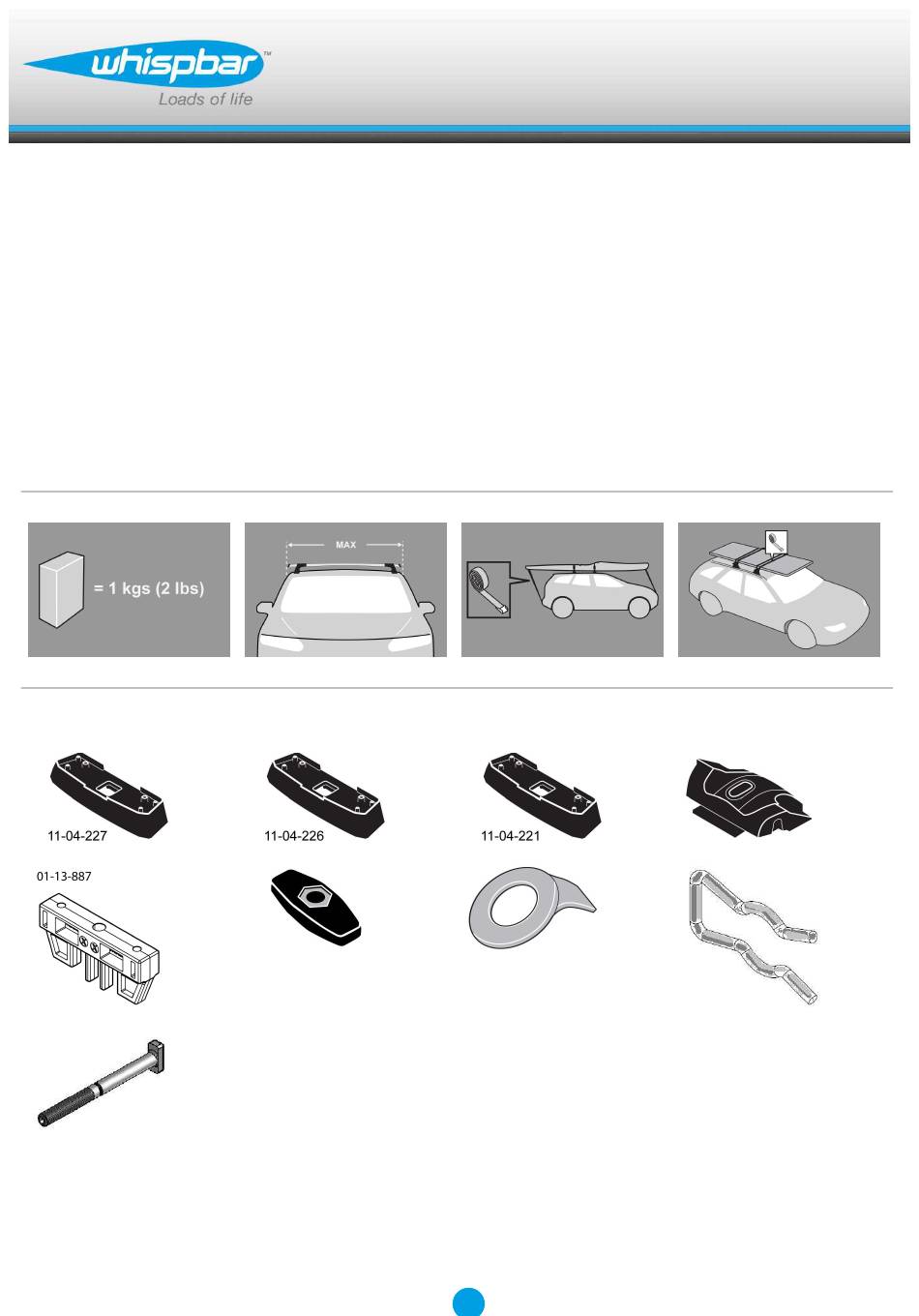

Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema
de transporte
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de
transporte.
RU
Установочные Инструкции для
Поперечных Балок
Revision No: 1A
x 1
x 4
x 4
x 1
x 4
1
Fitting Kit
x 2
x 4
K650W
x 4
x 4
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K650W
Inhaltszusammenfassung für Whispbar K650W
- Seite 1 K650W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
- Seite 12 Fitting Kit K650W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dargestellt ist der Querträger des Typs A. Die Anweisungen gelten aber auch für die Typen B, C und D! Dieses Kit ist für die Typen A, B, C und D.
- Seite 13 Fitting Kit K650W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Zur Montage an werksseitig vorgesehenen...
- Seite 14 Fitting Kit K650W Stellschraube mit 3 Nm / 2.2 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen.
- Seite 15 Fitting Kit K650W Befestigung Abdeckungen der Befestigungspunkte am Fahrzeug entfernen. Drehen Sie beide im Uhrzeigersinn, bis sie in der Mitte der Schiene einrasten. Bringen Sie die Ladeabstützung wie abgebildet über dem Gewindestift an. Installieren Sie wie gezeigt.
- Seite 16 Fitting Kit K650W Drücken einrasten. Buchstaben beziehen sich auf die Pad- Teilenummern und Position. Es ist wichtig, die pad an der richtigen Position am Fahrzeug anzubringen. Pad Teilenummer: A = 227B B = 226B C = 221B Achten Sie darauf, dass die Fixpunktabdeckungen vertikal in den Vertiefungen der Pads sitzen.
- Seite 17 Fitting Kit K650W Querträgerfuß über Fixpunktmontage platzieren Achten Sie darauf, dass die Fixpunktabdeckungen vertikal in den Vertiefungen der Pads sitzen. Unterlegscheibe über dem Klammerngewinde wie in Abb. Platzieren. Vergewissern Sie sich, dass die Unterlegscheibe in den Klammernblock eingefügt ist. Flügelmutter festziehen. Die Mutterseite...
- Seite 18 Fitting Kit K650W Vergewissern Sie sich, dass sich der Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Dies an allen vier Punkten wiederholen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind. Abdeckungen aufsetzen und mit Schlüsseln verschließen (s. Abb.).
-
Seite 19: Sicherheitshinweise & Tipps
Fitting Kit K650W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. - Seite 20 Fitting Kit K650W Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen. Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc.
