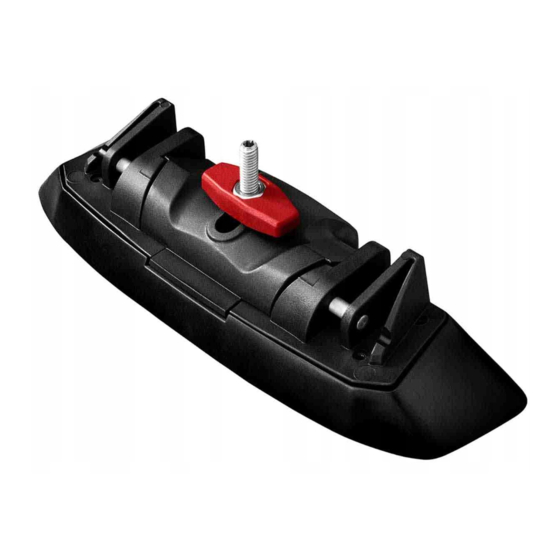

Whispbar K631W Montageanleitung
Basisträgersystem
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
EN
Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema
de transporte
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de
transporte.
RU
Установочные Инструкции для
Поперечных Балок
Revision No: 2A
x 1
x 4
x 4
x 1
1
Fitting Kit
x 4
x 4
K631W
x 4
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K631W
Inhaltszusammenfassung für Whispbar K631W

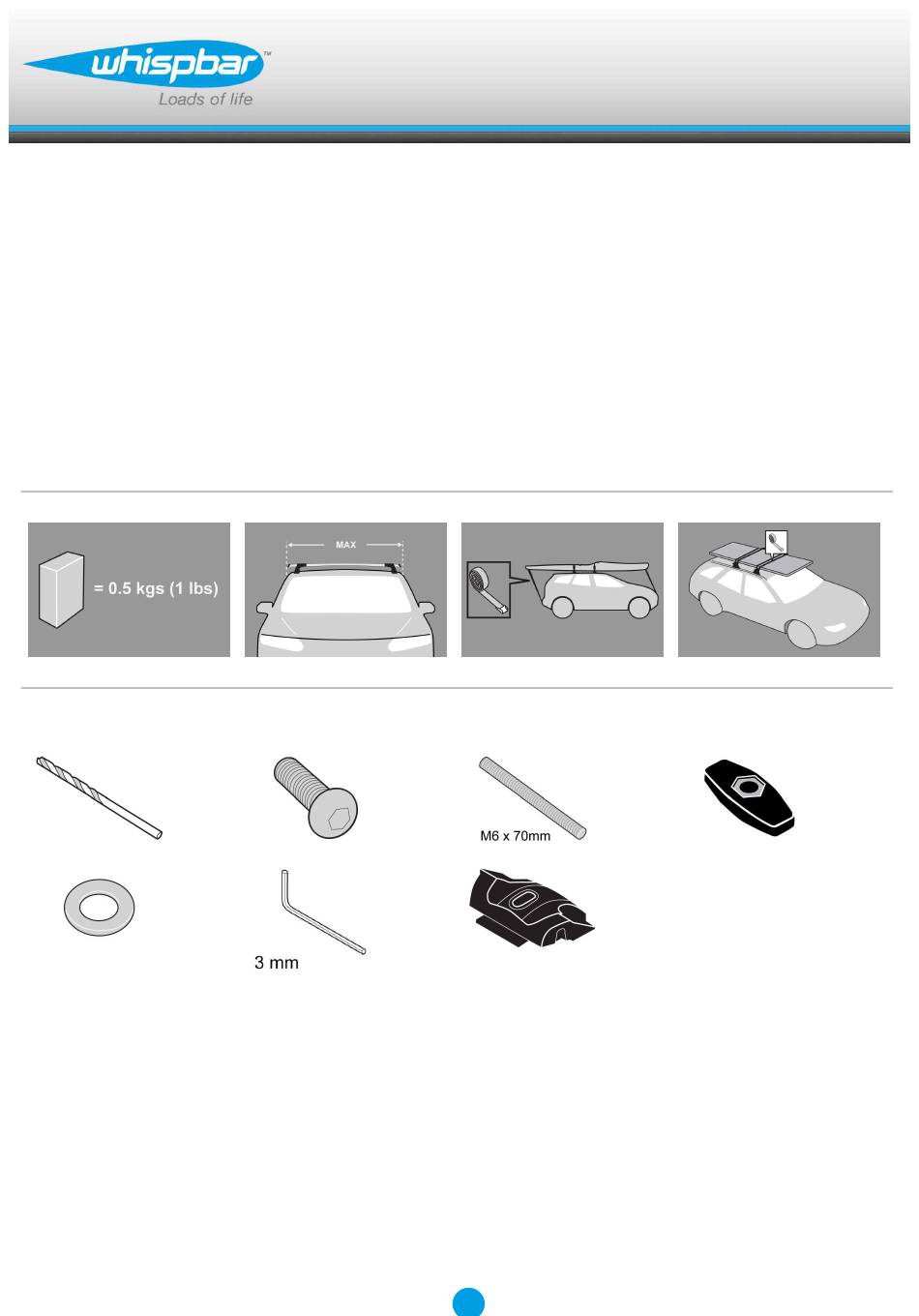

- Seite 1 K631W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
- Seite 14 Fitting Kit K631W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dargestellt ist der Querträger des Typs A. Die Anweisungen gelten aber auch für die Typen B, C und D! Dieses Kit ist für die Typen A, B, C und D.
- Seite 15 Fitting Kit K631W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Zur Montage an werksseitig vorgesehenen...
- Seite 16 Fitting Kit K631W Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen. Befestigung lokalisieren Graben Leisten auf dem Dach. Beseitigen sie vorsichtig den mittleren abschnitt Gummirille mit einem Flachkopfschraubenzieher.
- Seite 17 Fitting Kit K631W Ziehen Sie die Dachrillenleiste zu sich. Entfernen Sie den mittleren Abschnitt. Entfernen, wie dargestellt. Ermitteln Sie die Fixierungspunkte des Fahrzeugs.
- Seite 18 Fitting Kit K631W Entfernen Kunststoffpfropfen auf dem Dach wie abgebildet. Drehen Sie wie gezeigt. Markieren Sie den Referenzpunkt mit einem Stift auf dem Abdeckband. Markieren Sie den Referenzpunkt mit einem Stift auf dem Abdeckband.
- Seite 19 Fitting Kit K631W Markieren sie wie gezeigt. Verwenden Sie den Bohrer geliefert, um Löcher in den markierten postions bohren Setzen Sie die rille wieder in den Dachkanal ein. Richten Sie die Bohrungen.
- Seite 20 Fitting Kit K631W Vier Gewindestifte in das Mittelloch eindrehen. Nicht zu fest anziehen! Dies an allen vier Punkten wiederholen. Platzieren Sie die Querstangen auf den Pads. Achten Sie darauf, dass die Pads in die Löcher unter dem Fuß passen und dass der Gewindestift durch das Loch in dem Fuß...
- Seite 21 Fitting Kit K631W Flügelmutter festziehen. Die Mutterseite sollte nach oben weisen. Vergewissern Sie sich, dass sich der Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Montage bei allen Beinen wiederholen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind.
-
Seite 22: Entfernung Von Querträger
Fitting Kit K631W Entfernung von Querträger Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Sichern Sie die Gummirille am Fahrzeug, indem Sie einen Innensechskantschlüssel und die Kopfschrauben verwenden. ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen! -
Seite 23: Sicherheitshinweise & Tipps
Fitting Kit K631W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. - Seite 24 Fitting Kit K631W Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen. Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc.
