Whispbar K607W Montageanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
EN
Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema
de transporte
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de
transporte.
RU
Установочные Инструкции для
Поперечных Балок
Revision No: 3C
x 4
x 4
x 1
x 4
x 4
x 1

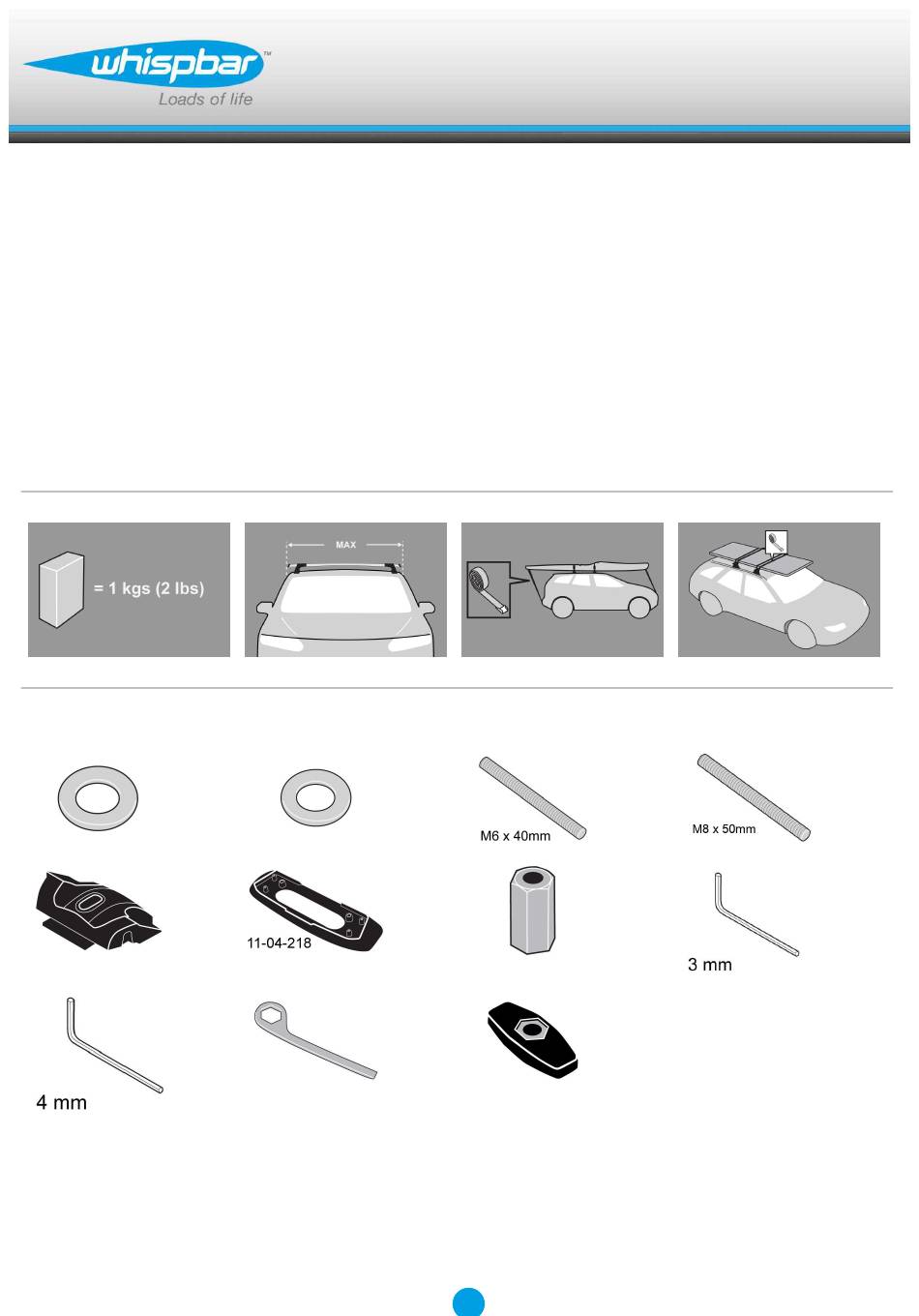

1
Fitting Kit
x 4
x 4
x 4

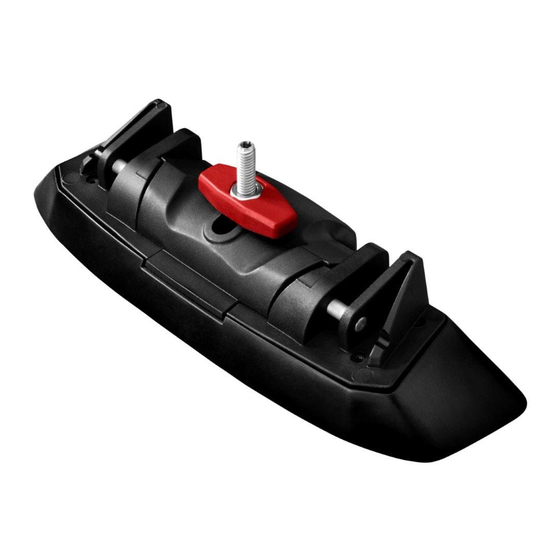

K607W
x 4
x 1
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K607W
Inhaltszusammenfassung für Whispbar K607W
- Seite 1 K607W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
- Seite 12 Fitting Kit K607W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A.
- Seite 13 Fitting Kit K607W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Beide Stangen auf Länge einstellen. (siehe Rückseite dieser Anleitung)
- Seite 14 Fitting Kit K607W Stellschraube mit 3 Nm / 2.2 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen.
- Seite 15 Fitting Kit K607W Gummidichtung aus dem Montagekit auf das Fußteil stecken. Achten Sie darauf, dass die Pads in die Öffnungen unter den Füßen passen. Befestigung Abdeckungen der Befestigungspunkte am Fahrzeug entfernen. Entfernen Sie den M8 Montagebolzen der Fix-Punktbefestigung wie im Bild gezeigt.
- Seite 16 Fitting Kit K607W Schrauben Sie bitte die M8 Gewindebolzen in die Fix-Punktbefestigung. Der Gewindebolzen muss 12mm herausstehen. Verwenden Sie hierzu bitte den 5mm Inbusschlüssel. Legen Sie bitte eine (M8) Beilagscheibe über den Gewindebolzen. Montieren Sie den Adapter auf dem Fahrzeug.
- Seite 17 Fitting Kit K607W Querträger auf die Gewindestifte stecken. Legen Sie bitte eine (M6) Beilagscheibe über den Gewindebolzen. Flügelmutter festziehen. Die Mutterseite sollte nach oben weisen.
- Seite 18 Fitting Kit K607W Vergewissern Sie sich, dass sich der Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Dies an allen vier Punkten wiederholen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind. Abdeckungen aufsetzen und mit Schlüsseln verschließen (s. Abb.).
-
Seite 19: Sicherheitshinweise & Tipps
Fitting Kit K607W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. - Seite 20 Fitting Kit K607W Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen. Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc.
