DITRONIC HANDBUCH

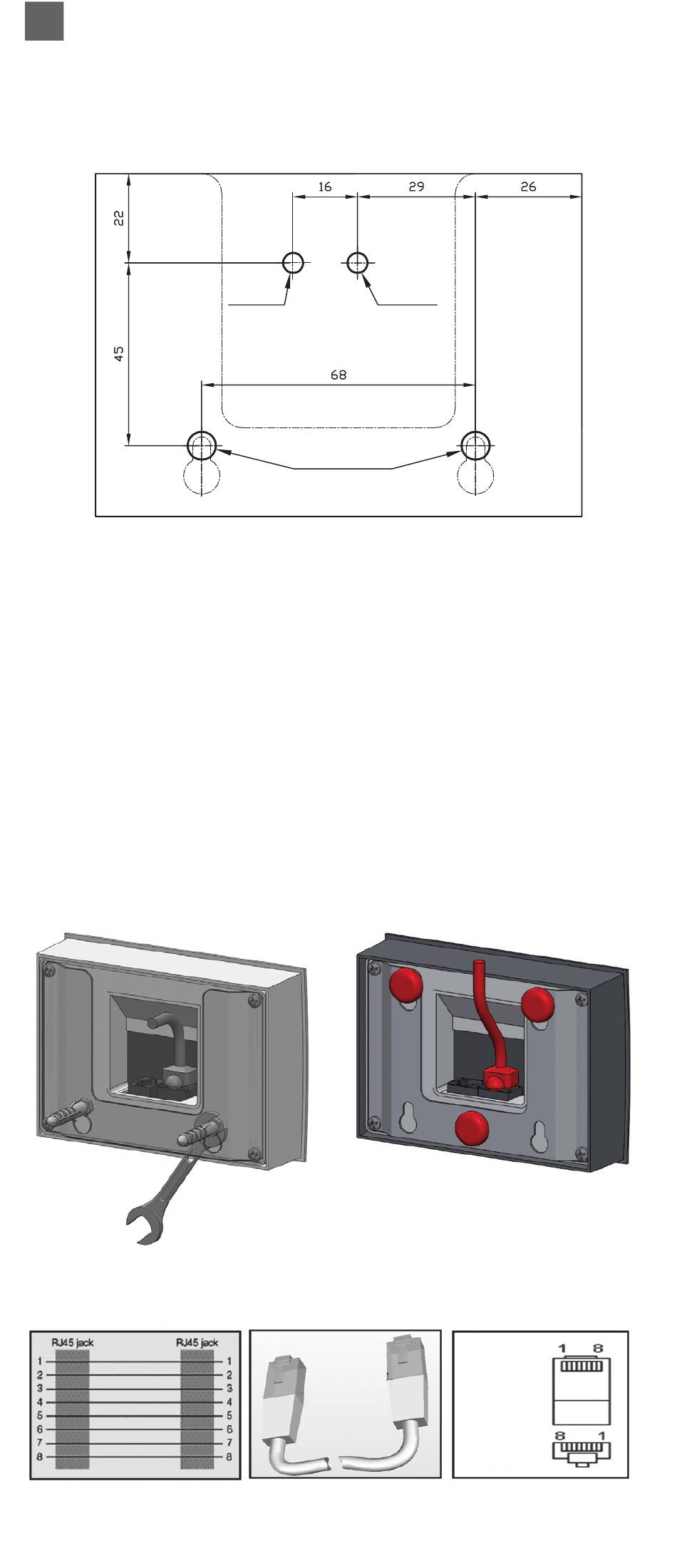

BOHRUNGSSCHABLONE
DITRONIC - DRILL TEMPLATE
DITRONIC-BOHRUNGSSCHABLONE
Anschließend das Kabel (8 Leiter) auf den Abstand von 10 cm von der Wand kür-
zen, Kabelendverschluss (Krimpen) ansetzen. Auf richtiges Ansetzen der Leiter
Achten, siehe Abb. 3 (auf beiden Kabelenden gleich). Vor dem Einbau des Reglers
auf die Wand den Stecker in die Steckdose im Regler einstecken. Das Kabel ist so
anzubringen, dass der Umriss des Ankerblechs nicht hinausragt. Regler mit der
Ankerplatte auf die Schrauben aufsetzen und den Einbau mit der Bewegung nach
unten fertigstellen. Als eine Sicherung gegen Entwendung des Reglers können die
Schrauben durch Festziehen gesichert werden (Abb. 2a). Bei der Installation von
Kabeln auf der Wand ist es erforderlich, die Ankerplatte mit Gummiabstandshal-
tern abzustützen (Abb. 2b).
EINBAU DES REGLERS AUF DIE WAND
(mitgeliefert) Abb. 2a und Abb.2b
SCHALTUNG DES 8 PIN STECKERS
44 | Stavoklima s.r.o. | www.stavoklima.eu | DITRONIC-MANUAL
(mitgeliefert) Abb. 1
MODBUS
MODBUS
KABEL
CABLE
SCHRAUBEN 4,0x30
SCREWS 4,0x30
DITRONIC
DITRONIC
KABEL
CABLE
(mitgeliefert) Abb. 3
Aufsicht
Vorderansicht
