- Seite 1 DITRONIC BENUTZERHANDBUCH für 1.23 und höher MONTAGEANLEITUNG Seite: 43 - 62 ...
- Seite 2 MODBUS Kommunikationsschnittstelle Seite. 60-61 AUSPACKEN DES REGLERS – EINBAU Ditronic Regler wird als ein Satz mit einem Raumfühler, mit der Kurzan- leitung zur raschen Bedienung, dem Benutzerhandbuch und dem Mon- tagezubehör (Dübel, Schrauben), sowie der Montageschablone gelie- fert. Zuerst den Kabeltyp auf Richtigkeit prüfen *(es wird empfohlen das Kabel UTP- 8 Leiter zu verwenden;...
- Seite 3 Kabeln auf der Wand ist es erforderlich, die Ankerplatte mit Gummiabstandshal- tern abzustützen (Abb. 2b). EINBAU DES REGLERS AUF DIE WAND (mitgeliefert) Abb. 2a und Abb.2b SCHALTUNG DES 8 PIN STECKERS (mitgeliefert) Abb. 3 Aufsicht Vorderansicht 44 | Stavoklima s.r.o. | www.stavoklima.eu | DITRONIC-MANUAL...

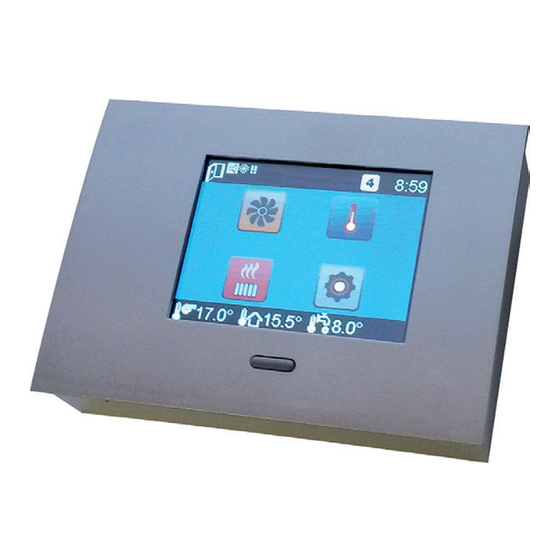

- Seite 4 DITRONIC HANDBUCH REGLER- UND SYSTEMBESCHREIBUNG DITRONIC REGLER Ditronic Regler ist ein zur Steuerung der Lufttürschleier bestimmter Prozessorregler. Der Regler ist ausschließlich zur Wandmontage für die feuchtigkeitsfreie Grundumgebung bestimmt. BESCHREIBUNG ABGEBILDETER SYMBOLE DES REGLERS Türkontakt freigegeben - Filterservice Türposition Anheizungsbetrieb aktiv Master-Slave Sammelstörung...
- Seite 5 „-“ eingestellt; gewählte Stufe wird durch das Symbol „X“ angezeigt, nach 1s erfolgt automatische Speicherung. Die Heizung wird erst dann aktiviert, wenn dies aufgrund der erreichten Tem- peraturen erforderlich ist. EINSTELLUNG Möglichkeit der Einstellung sonstiger Parameter. 46 | Stavoklima s.r.o. | www.stavoklima.eu | DITRONIC-MANUAL...
- Seite 6 Mit dem Lasegerät werden Sie durch die Hilfe geführt, die Ihnen Ihre Probleme mit dem Ditronic Touch Regler zu lösen. Nähere Informationen sind unter https://help.stavoklima-sw.eu zu finden. EINSTELLUNG Möglichkeit der Einstellung sonstiger Parameter. Stavoklima s.r.o. | www.stavoklima.eu | DITRONIC-MANUAL | 47...
- Seite 7 12 16 20 24 10 14 18 22 Einstellung des „Tages“ in der Woche (zweiter Tag) Start des Zeitprogramms Ende des Zeitprogramms Nummer des Zeitprogramms Uhr-Einstellung des jeweiligen Zeitprogramms Minuten-Einstellung des jeweiligen Zeitprogramms 48 | Stavoklima s.r.o. | www.stavoklima.eu | DITRONIC-MANUAL...
- Seite 8 Durch Aktivierung des Außentemperaturmessfühlers kann die aktuelle Außentemperatur auf Display angezeigt werden. Im Außentem- Außentem- peratur- peraturmess- Servicemenü kann automatische Steuerung des Lüfters auf- messfühler fühler ON grund der Außentemperatur aktiviert werden. Stavoklima s.r.o. | www.stavoklima.eu | DITRONIC-MANUAL | 49...
- Seite 9 Sollte das Medium-Sensor aus irgendeinem 0.0 °C Grund verzerrt messen, dann können Sie die gemessene Temperatur des Mediums durch diese Anpassung +, - ˚C korrigieren. Es funk- tioniert nicht, wenn das Außenraumsensor aktiv ist. 50 | Stavoklima s.r.o. | www.stavoklima.eu | DITRONIC-MANUAL...
- Seite 10 Fall, dass sich die Heizungsanforderung aus den eingestellten Temperatu- ranforderungen am Regler und den Ist-Temperaturen an den Fühlern ergibt) oder geschlossen (beim Zustand, wenn sich keine Heizungsanforderung aus den Soll- und Ist-Temperaturen ergibt). Stavoklima s.r.o. | www.stavoklima.eu | DITRONIC-MANUAL | 51...
-
Seite 11: Externes Signal
Anheizungsbetriebs erfolgt durch Drücken der Taste „HEIZUNG“ über 5s. Ans- chließend ist die durchgeführte Wahl mit der „ENTER“ Taste zu bestätigen. Deaktivierung, d.h. Rückkehr zur vorherigen Einstellung, erfolgt durch Betätigung einer beliebigen Taste. 52 | Stavoklima s.r.o. | www.stavoklima.eu | DITRONIC-MANUAL... - Seite 12 Symbol, eine Unterbrechung durch diesen Kontakt dann fernsteue- fernsteue- rung rung durch blinkendes Symbol angezeigt. Aktivierung dieser Funk- tion schließt die Fernsteuerung durch externen Kontakt aus. Die Fernsteuerung ist kein standardmäßiger Bestandteil des Liefe- rumgangs (Zubehör auf Wunsch). Stavoklima s.r.o. | www.stavoklima.eu | DITRONIC-MANUAL | 53...
- Seite 13 EINSTELLUNG DER REGELUNG DES LÜFTERS AUFGRUND DER AUSSEN- TEMPERATUR Einschaltung der Regelung des Lüfters auf- grund der Außentemperatur und Einstellung der Temperaturgrenzwerte für den Übergang zwischen einzelnen Stufen. SONSTIGE EINSTELLUNGEN Möglichkeit der Einstellung sonstiger Parameter. 54 | Stavoklima s.r.o. | www.stavoklima.eu | DITRONIC-MANUAL...
- Seite 14 Falle, dass mit dem Außenraumsensor -10°C oder weniger gemessen wird, die Lüfter der Einheit auf 100% drehen (in der Abhängigkeit von dem Türkontakt, dem Nachlauf, usw.). AC verze Stavoklima s.r.o. | www.stavoklima.eu | DITRONIC-MANUAL | 55...
- Seite 15 EC Version bei welcher die 100% Drehzahl des Lüfters bei der EC Variante automatisch geschaltet wird. Die Vorgehensweise bei der Einstellung der Außentemperaturen für die Schaltung der prozentuellen Drehzahl des Lüfters ist analog. 56 | Stavoklima s.r.o. | www.stavoklima.eu | DITRONIC-MANUAL...
- Seite 16 Intervallende blinkt F als Hinweis auf anstehende Wartung. FREIGABE DER STEUERUNG DER EINHEIT DURCH EIN ÜBERGEORDNE- TES SYSTEM (BMS) Externe Steuerung der Einheit vom über- geordneten System. Wahl analog / digital. SONSTIGE EINSTELLUNGEN Möglichkeit der Einstellung sonstiger Parameter. Stavoklima s.r.o. | www.stavoklima.eu | DITRONIC-MANUAL | 57...
- Seite 17 0-10V Signal zu steuern, ist „ON“. EINSTELLUNG DER BMS SPANNUNG- SEBENEN DES LÜFTERS UND DER HEIZUNG FÜR DIE ANALOGVERSION III. Zutritt zur Einstellung einzelner Spannungse- III. benen für den Lüfter und die Heizung. 58 | Stavoklima s.r.o. | www.stavoklima.eu | DITRONIC-MANUAL...
- Seite 18 0-10V – 2. Stufe der Heizung. Schritt 0,5V, Bereich 1-10V. BMS – HEIZUNG – 3. STUFE III. Einstellung vom Schaltwert für das Signal III. 7.0 V 0-10V – 3. Stufe der Heizung. Schritt 0,5V, Bereich 1-10V. Stavoklima s.r.o. | www.stavoklima.eu | DITRONIC-MANUAL | 59...
- Seite 19 (Abkühlung). Schritt 10 s, Bereich 10-120 s. Diese Funktion ist nur für elektrische Türluftschleier aktiv. Überlegen Sie sorgfältig, ob Sie diese Funktion auswählen möchten. MODBUS Konfiguration und Freigabe der Modbus light Systemsteuerung aus Modbus. Modbus READ 60 | Stavoklima s.r.o. | www.stavoklima.eu | DITRONIC-MANUAL...
- Seite 20 Hier kann die Werkeinstellung der Modbus Konfiguration übernommen werden, beziehungsweise die Konfiguration kann angepasst werden. Vorgehensweise nach der Anleitung auf Seite 18. Die Parameter der MODBUS Kommunikationsschnittstelle stehen unter: www.stavoklima.cz/download.html zum Herunterladen zur Verfügung. Stavoklima s.r.o. | www.stavoklima.eu | DITRONIC-MANUAL | 61...
- Seite 21 Budějovická 450, 370 01 Homole tel.: +420 387 001 931 e-mail: info@stavoklima.cz www.stavoklima.eu...
