MODBUS Kommunikationsschnittstelle Site. 54 AUSPACKEN DES REGLERS – EINBAU Ditronic Regler wird als ein Satz mit einem Raumfühler, mit der Kurzan- leitung zur raschen Bedienung, dem Benutzerhandbuch und dem Mon- tagezubehör (Dübel, Schrauben), sowie der Montageschablone gelie- fert. Zuerst den Kabeltyp auf Richtigkeit prüfen *(es wird empfohlen das Kabel UTP- 8 Leiter zu verwenden;... -
Seite 40: Einbau Des Reglers Auf Die Wand
Als eine Sicherung gegen Entwendung des Reglers können die Schrauben durch Festziehen gesichert werden (Abb. 2). EINBAU DES REGLERS AUF DIE WAND (mitgeliefert) Abb. 2 SCHALTUNG DES 8 PIN STECKERS (nicht enthalten) Abb. 3 Aufsicht Vorderansicht 40 | Stavoklima s.r.o. | www.stavoklima.cz | DITRONIC-MANUAL... -
Seite 41: Regler Und Systembeschreibung Ditronic Regler

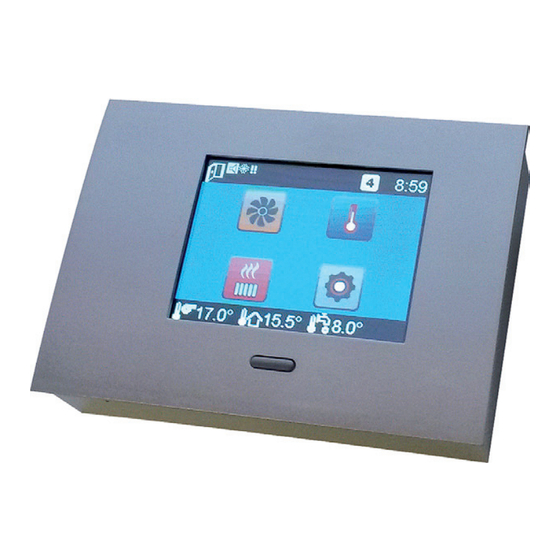

DITRONIC-MANUAL REGLER UND SYSTEMBESCHREIBUNG DITRONIC REGLER Ditronic Regler ist ein zur Steuerung der Lufttürschleier bestimmter Prozessorregler. Der Regler ist ausschließlich zur Wandmontage für die feuchtigkeitsfreie Grundumgebung bestimmt. BESCHREIBUNG ABGEBILDETER SYMBOLE DES REGLERS Türkontakt freigegeben Filterservice - Türposition Anheizungsbetrieb aktiv Master-Slave Sammelstörung... -
Seite 42: Einstellung Der Solltemperatur
Heizen oder Kuhlen wird nur bei Bedarf basierend auf realen Temperaturen eingeleitet. - elektroheizung *1 (z.B 7,5kW) *2 (z.B 12,5kW) *3 (z.B 20kW) - wassererwärmung *1 (100%/ON) *2 (100%/ON) *3 (100%/ON) - heizung / kühlung *0 -100% EINSTELLUNG Möglichkeit der Einstellung sonstiger Parameter. 42 | Stavoklima s.r.o. | www.stavoklima.cz | DITRONIC-MANUAL... -
Seite 43: Default Parametereinstellung
Mit dem Lasegerät werden Sie durch die Hilfe geführt, die Ihnen Ihre Probleme mit dem Ditronic Touch Regler zu lösen. Nähere Informationen sind unter https://help.stavoklima-sw.eu zu nden. EINSTELLUNG Möglichkeit der Einstellung sonstiger Parameter. Stavoklima s.r.o. | www.stavoklima.cz | DITRONIC-MANUAL | 43... -
Seite 44: Zeiteinstellung Uhr
12 16 20 24 10 14 18 22 Einstellung des „Tages“ in der Woche (zweiter Tag) Start des Zeitprogramms Ende des Zeitprogramms Nummer des Zeitprogramms Uhr-Einstellung des jeweiligen Zeitprogramms Minuten-Einstellung des jeweiligen Zeitprogramms 44 | Stavoklima s.r.o. | www.stavoklima.cz | DITRONIC-MANUAL... -
Seite 45: Wahl Des Steuerfühlers
Dank dieser Funktion kann der Regler die mi- 20 °C nimale Temperatur am Blasluftfühler halten, ohne Rücksicht darauf, welche Temperatur an den Steuerfühlern erreicht wurde. ANPASSUNG DER TEMPERATURSEN SOREN Einstellung der Anpassungen “+”, “–” °C einzelner Temperatursensoren. temperature sensor. Stavoklima s.r.o. | www.stavoklima.cz | DITRONIC-MANUAL | 45... -
Seite 46: Anpassung Des Ausblassensors
Durch Aktivierung des Außentemperaturmessfühlers kann die aktuelle Außentemperatur auf Display angezeigt werden. Im Außentem- Außentem- peratur- peraturmess- Servicemenü kann automatische Steuerung des Lüfters auf- messfühler fühler ON grund der Außentemperatur aktiviert werden. 46 | Stavoklima s.r.o. | www.stavoklima.cz | DITRONIC-MANUAL... - Seite 47 Fall, dass sich die Heizungsanforderung aus den eingestellten Temperatu- ranforderungen am Regler und den Ist-Temperaturen an den Fühlern ergibt) oder geschlossen (beim Zustand, wenn sich keine Heizungsanforderung aus den Soll- und Ist-Temperaturen ergibt). Stavoklima s.r.o. | www.stavoklima.cz | DITRONIC-MANUAL | 47...
- Seite 48 Anheizungsbetriebs erfolgt durch Drücken der Taste „HEIZUNG“ über 5s. Ans- chließend ist die durchgeführte Wahl mit der „ENTER“ Taste zu bestätigen. Deaktivierung, d.h. Rückkehr zur vorherigen Einstellung, erfolgt durch Betätigung einer beliebigen Taste. 48 | Stavoklima s.r.o. | www.stavoklima.cz | DITRONIC-MANUAL...
-
Seite 49: Freigabe Des Begrenzungsthermostats
EINSTELLUNG DER REGELUNG DES LÜFTERS AUFGRUND DER AUSSEN TEMPERATUR Einschaltung der Regelung des Lüfters auf- grund der Außentemperatur und Einstellung der Temperaturgrenzwerte für den Übergang zwischen einzelnen Stufen. SONSTIGE EINSTELLUNGEN Möglichkeit der Einstellung sonstiger Parameter. Stavoklima s.r.o. | www.stavoklima.cz | DITRONIC-MANUAL | 49... -
Seite 50: Grenzwerttemperaturen Für Den Übergang Zwischen Den Lüfterstufen
Manuelle Einstellung der Außentemperatur, bei welcher die 100% Drehzahl des Lüfters bei der EC Variante automatisch geschaltet wird. Die Vorgehensweise bei der Einstellung der Außentemperaturen für die Schaltung der prozentuellen Drehzahl des Lüfters ist analog. 50 | Stavoklima s.r.o. | www.stavoklima.cz | DITRONIC-MANUAL... -
Seite 51: Manuelle Ventilprüfung
Lüfters festgelegt werden. Nach der Überschreitung vom eingestellten Wert erscheint das Symbol F. 20 Stunden vor dem Intervallende blinkt F als Hinweis auf anstehende Wartung. SONSTIGE EINSTELLUNGEN Möglichkeit der Einstellung sonstiger Parameter. Stavoklima s.r.o. | www.stavoklima.cz | DITRONIC-MANUAL | 51... - Seite 52 Außeneinheit heizt und kühlt und wechselt ießend zwischen diesen Zuständen WINTER: die Außeneinheit heizt nur (default) SUMMER: die Außeneinheit kühlt nur MODBUS Kon guration und Freigabe der Systemsteuerung aus Modbus. Modbus READ 52 | Stavoklima s.r.o. | www.stavoklima.cz | DITRONIC-MANUAL...
- Seite 53 Tür, Lüfter 33% Eco2: der Schleier kühlt nur bei geschlossener Tür, Lüfter 66% Comfort: der Schleier kühlt bei geschlossener Tür, Lüfter 66% der Schleier kühlt bei geö neter Tür, Lüfter 100% Stavoklima s.r.o. | www.stavoklima.cz | DITRONIC-MANUAL | 53...
-
Seite 54: Einschaltung Der Steuerung Aus Modbus
- 9600bps 8N1 - 19200bps 8E1 - 19200bps 8N1 - 19200bps 8N2 - 19200bps 8O1 - 19200bps 8N1 Manual MODBUS (QR) Die Parameter der MODBUS Kommunikationsschnittstelle stehen unter: www.stavoklima.cz/download.html zum Herunterladen zur Verfügung. 54 | Stavoklima s.r.o. | www.stavoklima.cz | DITRONIC-MANUAL... - Seite 55 DITRONIC-MANUAL Stavoklima s.r.o. | www.stavoklima.cz | DITRONIC-MANUAL | 55...
