Stavoklima DITRONIC Benutzerhandbuch Seite 2

INHALTSVERZEICHNIS:
Auspacken des Reglers
Einbau des Reglers
Regler- und Systembeschreibung
Einstellung der Benutzer- und Servicefunktionen
MODBUS Kommunikationsschnittstelle
AUSPACKEN DES REGLERS – EINBAU

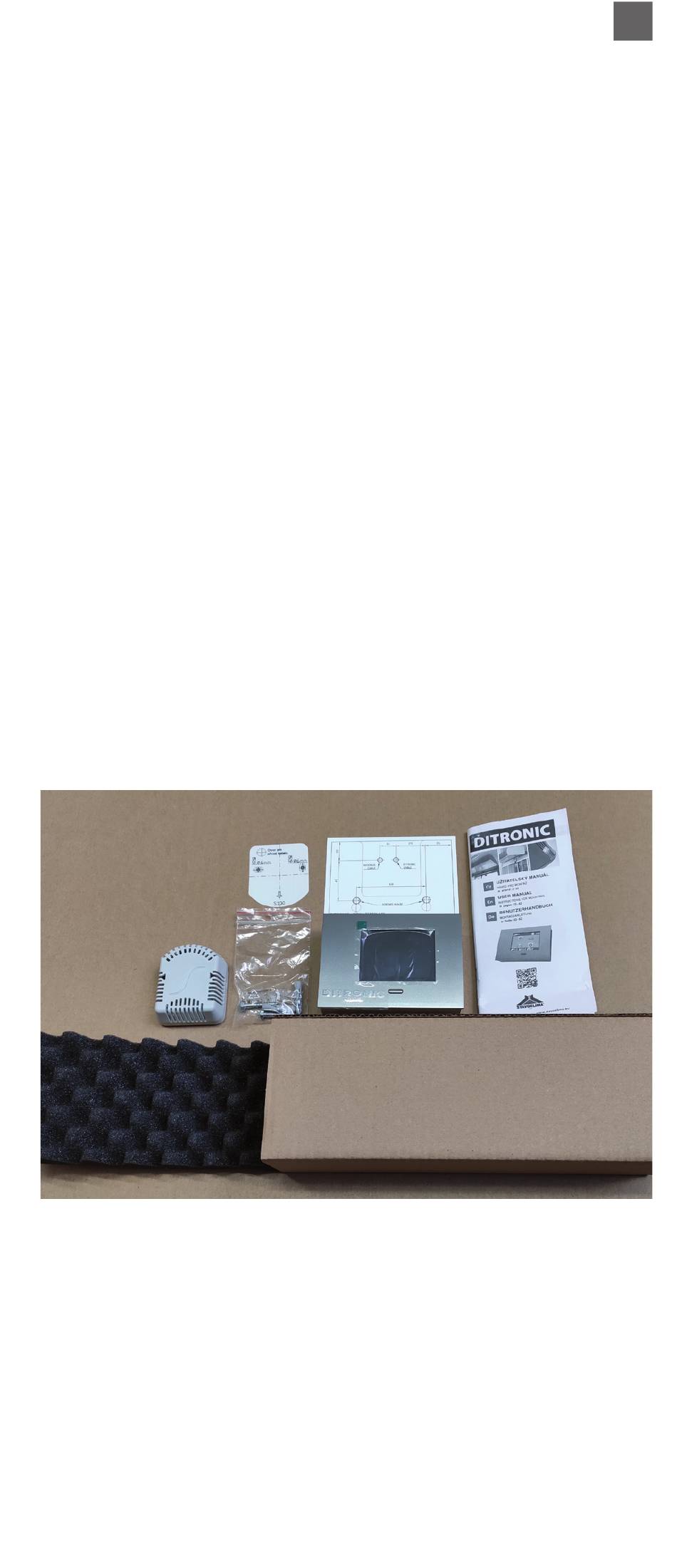

Ditronic Regler wird als ein Satz mit einem Raumfühler, mit der Kurzan-
leitung zur raschen Bedienung, dem Benutzerhandbuch und dem Mon-
tagezubehör (Dübel, Schrauben), sowie der Montageschablone gelie-
fert. Zuerst den Kabeltyp auf Richtigkeit prüfen *(es wird empfohlen das
Kabel UTP- 8 Leiter zu verwenden; z.B. ROLINE U125H424- A, usw.),
dann die Schablone zum Ansetzen der Ankerschrauben anlegen, und
die Öffnungen zum Bohren markieren. Auf richtige Position des Kabels
nach der Markierung in der Schablone achten. Anschließend die Öffnun-
gen von 8 für die Dübel bohren und die Dübel mit den Schrauben nach
der beigefügten Schablone ansetzen (Abb. 1). Fast die ganzen Schrau-
ben im Abstand von ca. 1,5 mm zum festen Sitz der Ankerplatte des
Reglers an die Wand schrauben (Abb. 2a).
