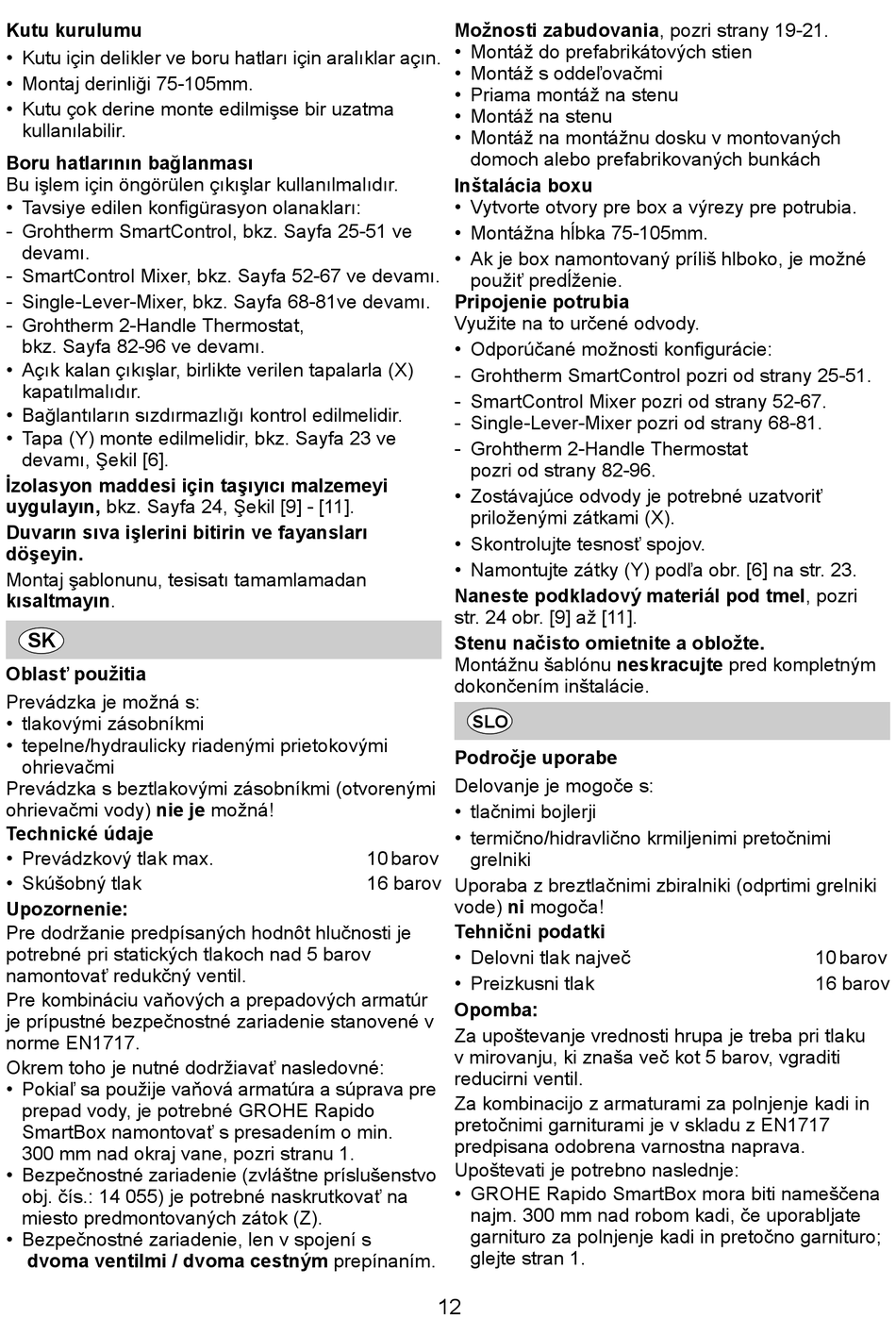

Kutu kurulumu
• Kutu için delikler ve boru hatları için aralıklar açın.
• Montaj derinliği 75-105mm.
• Kutu çok derine monte edilmiΒse bir uzatma
kullanılabilir.
Boru hatlarının bağlanması
Bu iΒlem için öngörülen çıkıΒlar kullanılmalıdır.
• Tavsiye edilen konfigürasyon olanakları:
- Grohtherm SmartControl, bkz. Sayfa 25-51 ve
devamı.
- SmartControl Mixer, bkz. Sayfa 52-67 ve devamı.
- Single-Lever-Mixer, bkz. Sayfa 68-81ve devamı.
- Grohtherm 2-Handle Thermostat,
bkz. Sayfa 82-96 ve devamı.
• Açık kalan çıkıΒlar, birlikte verilen tapalarla (X)
kapatılmalıdır.
• Bağlantıların sızdırmazlığı kontrol edilmelidir.
• Tapa (Y) monte edilmelidir, bkz. Sayfa 23 ve
devamı, Αekil [6].
İzolasyon maddesi için taşıyıcı malzemeyi
uygulayın, bkz. Sayfa 24, Αekil [9] - [11].
Duvarın sıva işlerini bitirin ve fayansları
döşeyin.
Montaj Βablonunu, tesisatı tamamlamadan
kısaltmayın.
SK
Oblasť použitia
Prevádzka je možná s:
• tlakovými zásobníkmi
• tepelne/hydraulicky riadenými prietokovými
ohrievačmi
Prevádzka s beztlakovými zásobníkmi (otvorenými
ohrievačmi vody) nie je možná!
Technické údaje
• Prevádzkový tlak max.
• Skúšobný tlak
Upozornenie:
Pre dodržanie predpísaných hodnôt hlučnosti je
potrebné pri statických tlakoch nad 5 barov
namontovať redukčný ventil.
Pre kombináciu vaňových a prepadových armatúr
je prípustné bezpečnostné zariadenie stanovené v
norme EN1717.
Okrem toho je nutné dodržiavať nasledovné:
• Pokiaľ sa použije vaňová armatúra a súprava pre
prepad vody, je potrebné GROHE Rapido
SmartBox namontovať s presadením o min.
300 mm nad okraj vane, pozri stranu 1.
• Bezpečnostné zariadenie (zvláštne príslušenstvo
obj. čís.: 14 055) je potrebné naskrutkovať na
miesto predmontovaných zátok (Z).
• Bezpečnostné zariadenie, len v spojení s
dvoma ventilmi / dvoma cestným prepínaním.
Možnosti zabudovania, pozri strany 19-21.
• Montáž do prefabrikátových stien
• Montáž s oddeľovačmi
• Priama montáž na stenu
• Montáž na stenu
• Montáž na montážnu dosku v montovaných
domoch alebo prefabrikovaných bunkách
Inštalácia boxu
• Vytvorte otvory pre box a výrezy pre potrubia.
• Montážna hĺbka 75-105mm.
• Ak je box namontovaný príliš hlboko, je možné
použiť predĺženie.
Pripojenie potrubia
Využite na to určené odvody.
• Odporúčané možnosti konfigurácie:
- Grohtherm SmartControl pozri od strany 25-51.
- SmartControl Mixer pozri od strany 52-67.
- Single-Lever-Mixer pozri od strany 68-81.
- Grohtherm 2-Handle Thermostat
pozri od strany 82-96.
• Zostávajúce odvody je potrebné uzatvoriť
priloženými zátkami (X).
• Skontrolujte tesnosť spojov.
• Namontujte zátky (Y) podľa obr. [6] na str. 23.
Naneste podkladový materiál pod tmel, pozri
str. 24 obr. [9] až [11].
Stenu načisto omietnite a obložte.
Montážnu šablónu neskracujte pred kompletným
dokončením inštalácie.
SLO
Področje uporabe
Delovanje je mogoče s:
• tlačnimi bojlerji
• termično/hidravlično krmiljenimi pretočnimi
10 barov
grelniki
16 barov
Uporaba z breztlačnimi zbiralniki (odprtimi grelniki
vode) ni mogoča!
Tehnični podatki
• Delovni tlak največ
• Preizkusni tlak
Opomba:
Za upoštevanje vrednosti hrupa je treba pri tlaku
v mirovanju, ki znaša več kot 5 barov, vgraditi
reducirni ventil.
Za kombinacijo z armaturami za polnjenje kadi in
pretočnimi garniturami je v skladu z EN1717
predpisana odobrena varnostna naprava.
Upoštevati je potrebno naslednje:
• GROHE Rapido SmartBox mora biti nameščena
najm. 300 mm nad robom kadi, če uporabljate
garnituro za polnjenje kadi in pretočno garnituro;
glejte stran 1.
12
10 barov
16 barov
