Installatie ZigBee/Wi-Fi antenne

Inhoud pakket

Antenne met bevestigde clip en kabel

Voordat u begint

1. Zet de AAN/UIT-schakelaar van de omvormer uit. Wacht 5 minuten totdat de condensatoren zijn ontladen.
2. Zet de veiligheidsschakelaar van de omvormer uit (indien van toepassing).
3. Schakel op het verdeelpaneel de AC naar de generator uit.

De antenne installeren

1. Open de omvormerkap zoals uitgelegd in de installatiehandleiding voor de omvormer.

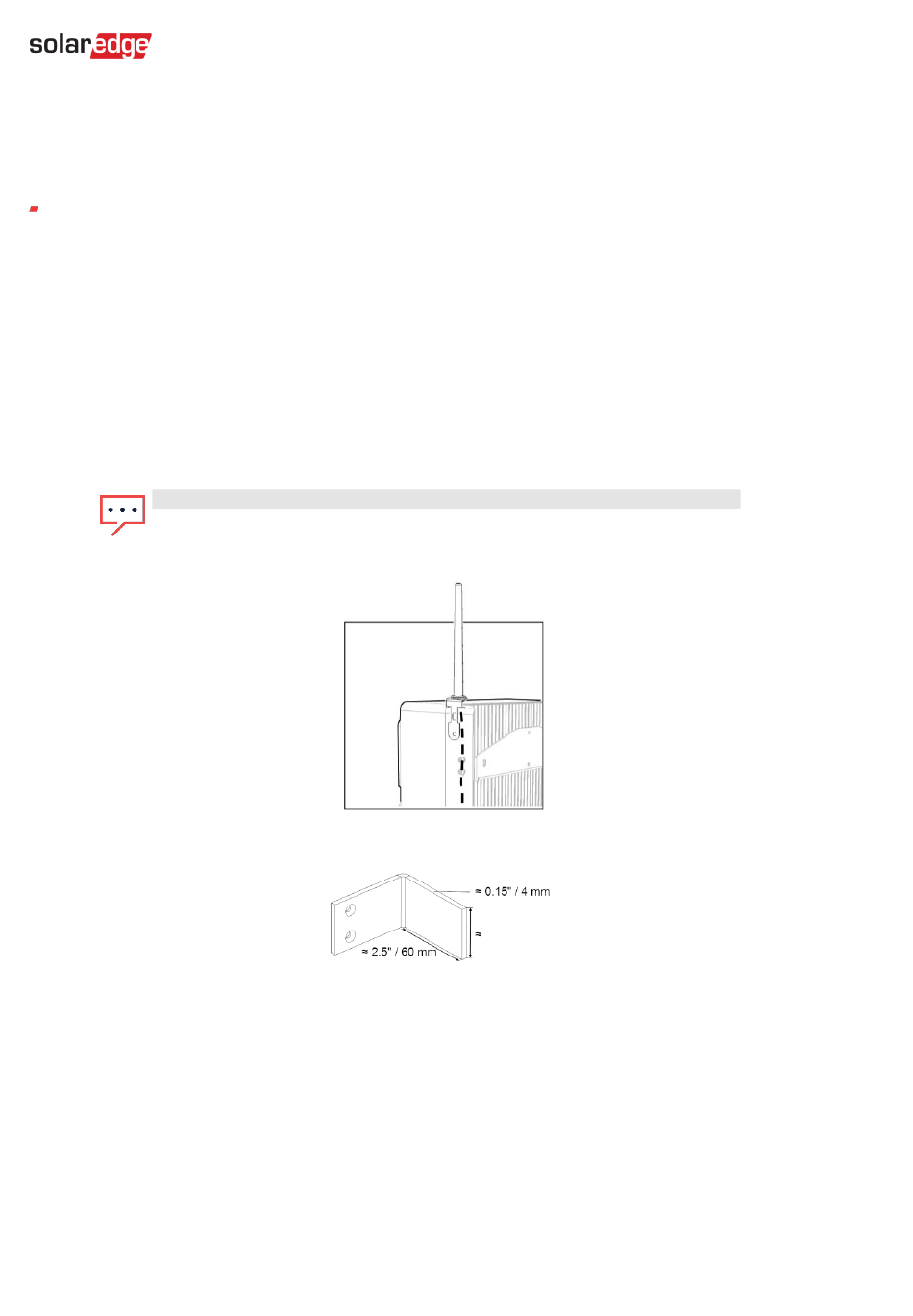

2. Installeer de antenne op een van de twee manieren. Voor maximaal bereik dient u de antenne rechtop te plaatsen.
•
Klem de antenne aan de omvormerkant of de koelvin en voer de kabel tussen de omvormer en de montagebeugel.
LET OP
Deze optie is niet van toepassing op de StorEdge 3-fase omvormer.
•
Klem de antenne op een beugel (niet geleverd door SolarEdge) aan een verticaal oppervlak. SolarEdge beveelt aan een
beugel met de volgende afmetingen te gebruiken:
3. Leid de antennekabel door een communicatiedrukstuk onder aan de omvormer.
4. Sluit de antennekabel aan op de antenneconnector op het communicatiepaneel of ZigBee/Wifi plug-in.
MAN-01-00137-1.6 Installatie ZigBee/Wi-Fi antenne
1,8" / 45 mm
