ZigBee/Wi-Fi-Antenneninstallation
Inhalt des Sets
Antenne mit angebrachtem Clip und Kabel
Bevor Sie beginnen
1.
Schalten Sie den Wechselrichter am EIN/AUS/P-Schalter aus. Warten Sie 5 Minuten, bis die Kondensatoren entladen sind.
2.
Schalten Sie den Wechselrichter-Sicherheitsschalter aus (falls vorhanden).
3.
Schalten Sie die Spannungsversorgung des Wechselrichters am Anschlusskasten aus.
Installation der Antenne
1.
Öffnen Sie die Wechselrichterabdeckung, wie im Wechselrichter-Installationshandbuch beschrieben.
2.

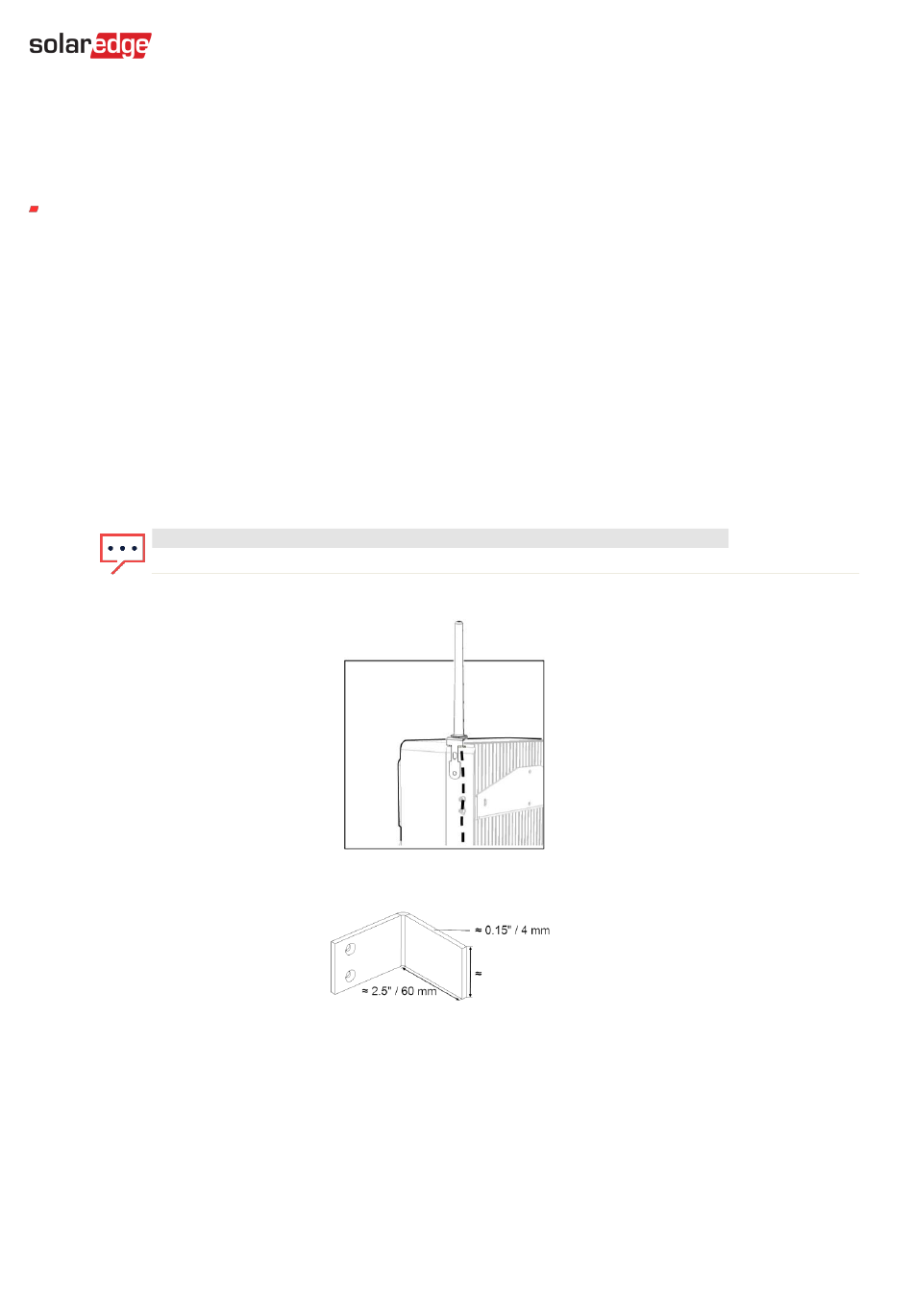

Installieren Sie die Antenne auf eine der beiden Arten. Stellen Sie für eine maximale Reichweite sicher, dass die Antenne
aufrecht positioniert ist.
•
Klemmen Sie die Antenne an die Seite des Wechselrichters oder an die Kühlkörperrippen, und führen Sie das Kabel
zwischen Wechselrichter und Montagewinkel.
HINWEIS
Diese Option gilt nicht für StorEdge Dreiphasen-Wechselrichter.
•
Klemmen Sie die Antenne an eine Halterung (nicht von SolarEdge geliefert), die an einer vertikalen Oberfläche
befestigt ist. SolarEdge empfiehlt die Verwendung einer Halterung mit den folgenden Abmessungen:
3.
Führen Sie das Antennenkabel durch eine Kommunikationsbuchse an der Unterseite des Wechselrichters.
4.
Schließen Sie das Antennenkabel an den Antennenanschluss der Kommunikationsplatine oder am ZigBee/Wi-Fi Plug-in an.
MAN-01-00137-1.6 ZigBee/Wi-Fi-Antenneninstallation
45 mm
3
