Installation de l'antenne ZigBee/Wi-Fi

Contenu du kit

Antenne avec bride et câble fixés

Avant de commencer

1. Désactivez l'interrupteur ON/OFF/P (MARCHE/ARRÊT/P) de l'onduleur. Patientez 5 minutes pour que les condensateurs se
déchargent.
2. Désactivez l'interrupteur de sécurité de l'onduleur (le cas échéant).
3. Coupez l'alimentation de l'onduleur sur le panneau électrique.
Installation de l'antenne
1. Ouvrez le capot de l'onduleur comme expliqué dans le guide d'installation de l'onduleur.

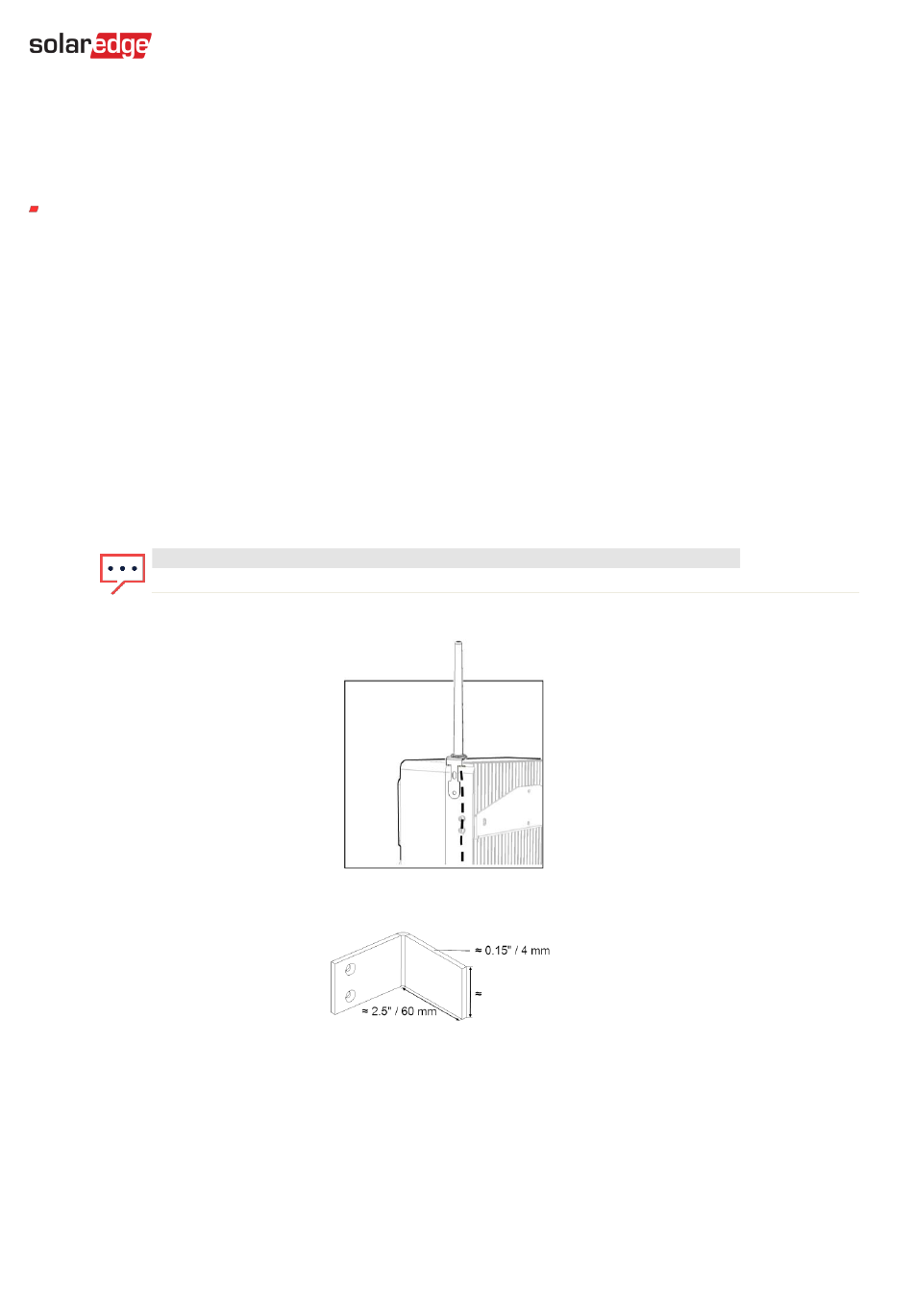

2. Installez l'antenne dans l'une des deux directions. Pour une portée optimale, assurez-vous de placer l'antenne en position
verticale.
•
Fixez l'antenne sur le côté de l'onduleur ou aux ailettes du dissipateur thermique et passez le câble entre l'onduleur et
le support de montage.
REMARQUE
Cette option n'est pas applicable aux onduleurs triphasés StorEdge.
•
Fixez l'antenne à un support (non fourni par SolarEdge) fixé à une surface verticale. SolarEdge recommande d'utiliser
un support présentant les dimensions suivantes :
3. Passez le câble de l'antenne par un presse-étoupe situé au bas de l'onduleur.
4. Connectez le câble de l'antenne au connecteur d'antenne sur la carte de communication ou le module ZigBee/Wi-Fi.
MAN-01-00137-1.6 Installation de l'antenne ZigBee/Wi-Fi
45 mm
5
