Instalacja anteny ZigBee/Wi-Fi
Zawartość zestawu
Antena z zamocowanym klipsem i kablem
Przed rozpoczęciem
1. Rozłączyć przełącznik ON/OFF/P na falowniku. Odczekać 5 minut, aż kondensatory rozładują się.
2. Rozłączyć przełącznik bezpieczeństwa falownika (jeśli dotyczy).
3. Wyłączyć zasilanie prądem przemiennym doprowadzane do falownika na tablicy rozdzielczej.

Instalacja anteny

1. Otworzyć pokrywę falownika zgodnie z opisem zamieszczonym w podręczniku instalacji falownika.

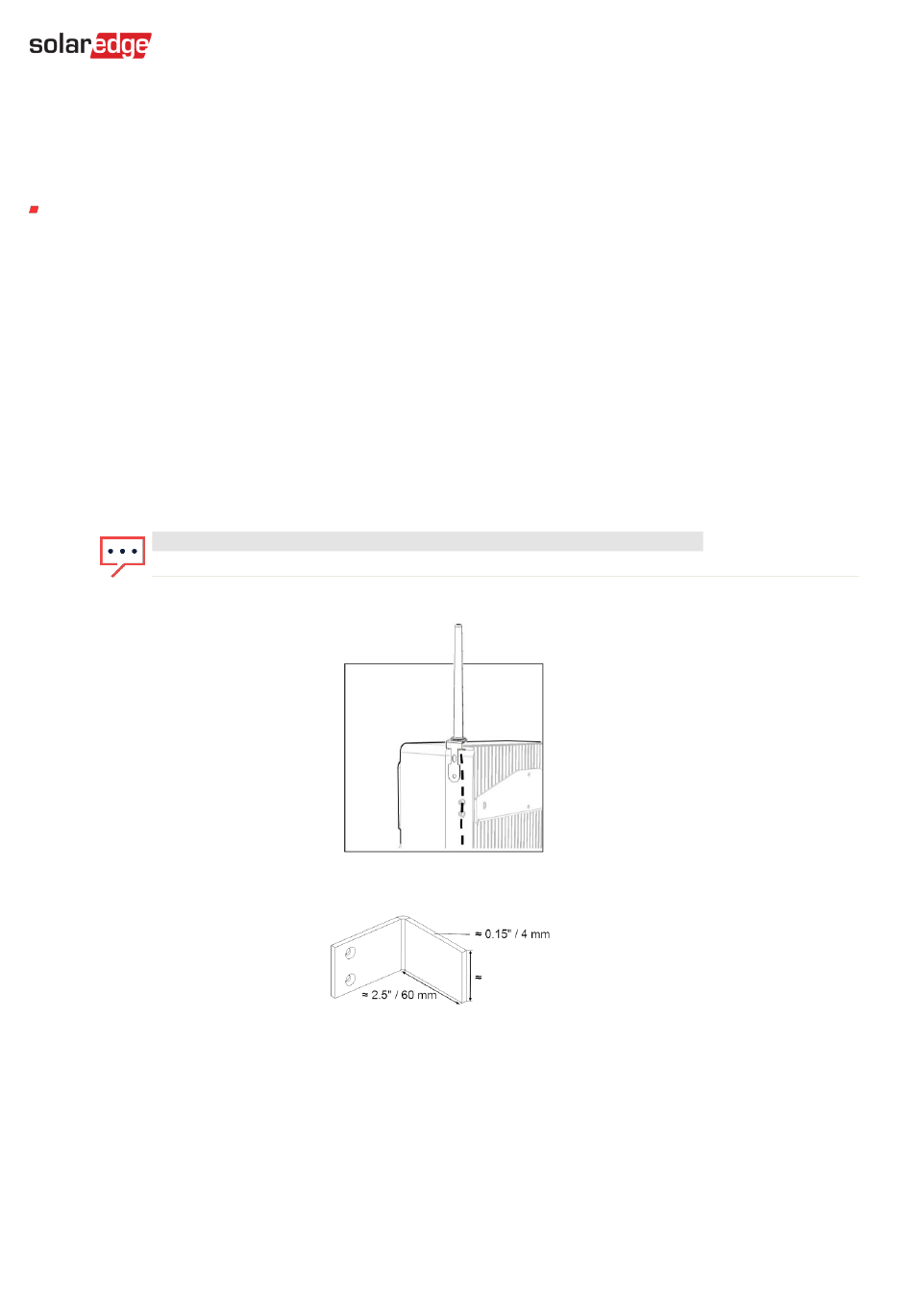

2. Zainstalować antenę, wykorzystując jeden z dwóch sposobów. W celu zapewnienia maksymalnego zasięgu należy ustawić
antenę w pozycji pionowej.
•
Przyczepić antenę do boku falownika lub żeber radiatora i przeprowadzić kabel między falownikiem a wspornikiem
montażowym.
UWAGA
Ta opcja nie dotyczy falowników trójfazowych StorEdge.
•
Przyczepić antenę do wspornika (nie dostarczany przez firmę SolarEdge) przymocowanego do powierzchni pionowej.
Firma SolarEdge zaleca użycie wspornika o następujących wymiarach:
3. Przełożyć kabel anteny przez dławik komunikacyjny u dołu falownika.
4. Podłączyć kabel anteny do złącza anteny na płycie komunikacyjnej lub wtyczki ZigBee/Wi-Fi.
MAN-01-00137-1.6 Instalacja anteny ZigBee/Wi-Fi
45 mm
