Instalación de la antena ZigBee/Wi-Fi
Contenido del kit
Antena con cable y clip acoplado
Antes de empezar
1. Apague el interruptor ON/OFF/P del inversor. Espere 5 minutos para que los condensadores se descarguen.
2. Apague el interruptor de seguridad del inversor (si corresponde).
3. Desconecte la corriente alterna (CA) al inversor en el panel de distribución.
Instalación de la antena
1. Abra la cubierta del inversor como se explica en la guía de instalación del inversor.

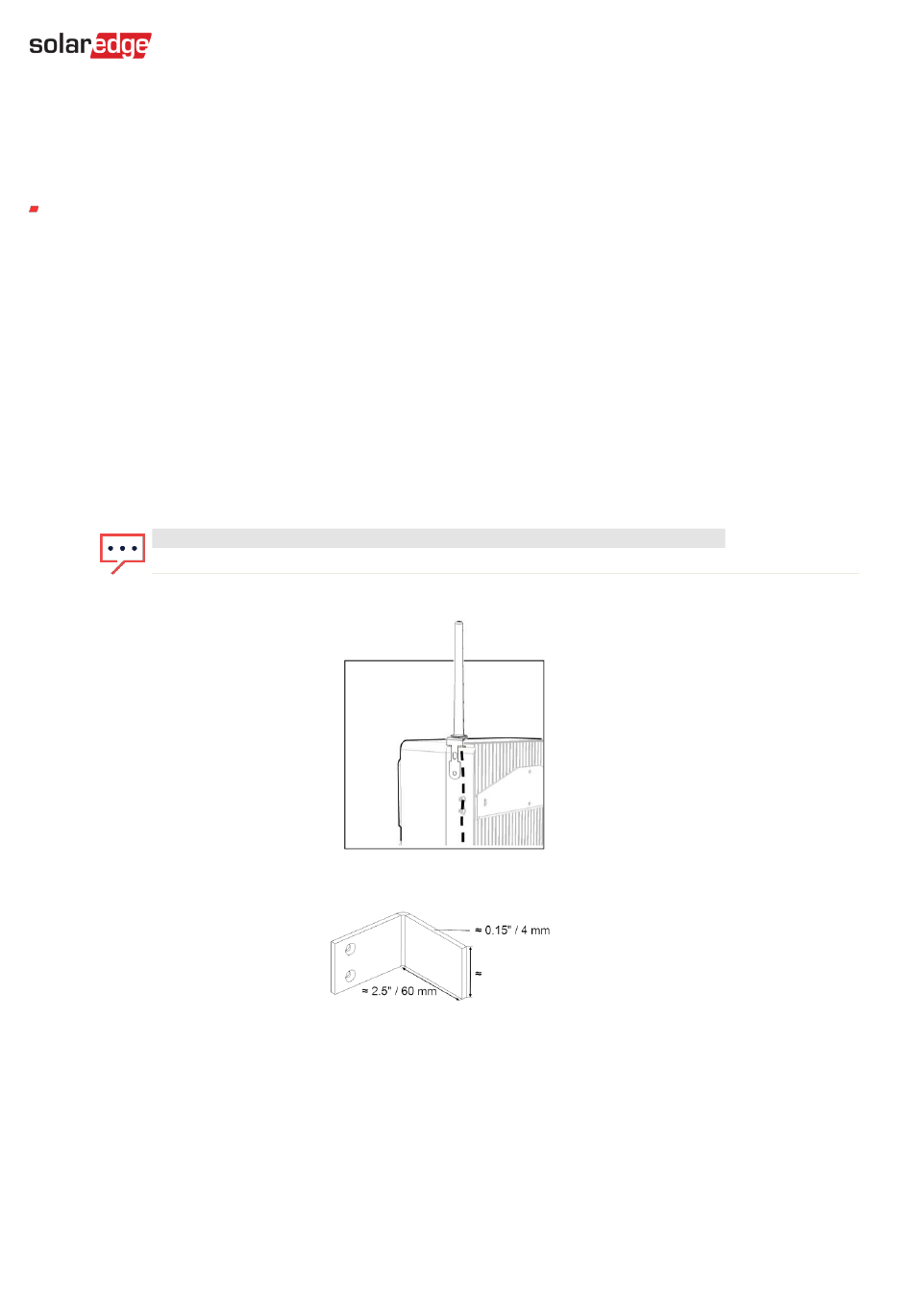

2. Instale la antena de una de las dos formas. Para obtener el máximo rango, asegúrese de colocar la antena en posición
vertical.
•
Enganche la antena al inversor o a las aletas del disipador térmico, y pase el cable entre el inversor y el soporte de
montaje.
NOTA
Esta opción no es aplicable a los inversores trifásicos StorEdge.
•
Fije la antena a un soporte (no suministrado por SolarEdge) acoplado a una superficie vertical. SolarEdge recomienda
utilizar un soporte con las siguientes dimensiones:
3. Pase el cable de la antena a través de un prensaestopas de comunicación en la parte inferior del inversor.
4. Conecte el cable de la antena al conector de la antena del panel de comunicación o a la conexión ZigBee/tarjeta Wi-Fi.
MAN-01-00137-1.6 Instalación de la antena ZigBee/Wi-Fi
45 mm (1,8")
11
