3 Montage
3.1 Montage des Sensors
Der Sensor wird über zwei Gewindebohrungen M4 an einen Montagewinkel geschraubt.
Dieser wird anschliessend an der Schiene des Drehrahmens (bei manueller Sensorverstel-
lung) oder am Flansch der Lineareinheit (bei motorischer Sensorverstellung) befestigt.
Der Montagewinkel ist je nach Systemkonfiguration (Drehrahmengrösse, manuelle / mo-
torische Sensorverstellung, etc.) verschieden und muss separat bestellt werden.
3.2 Elektrischer Anschluss

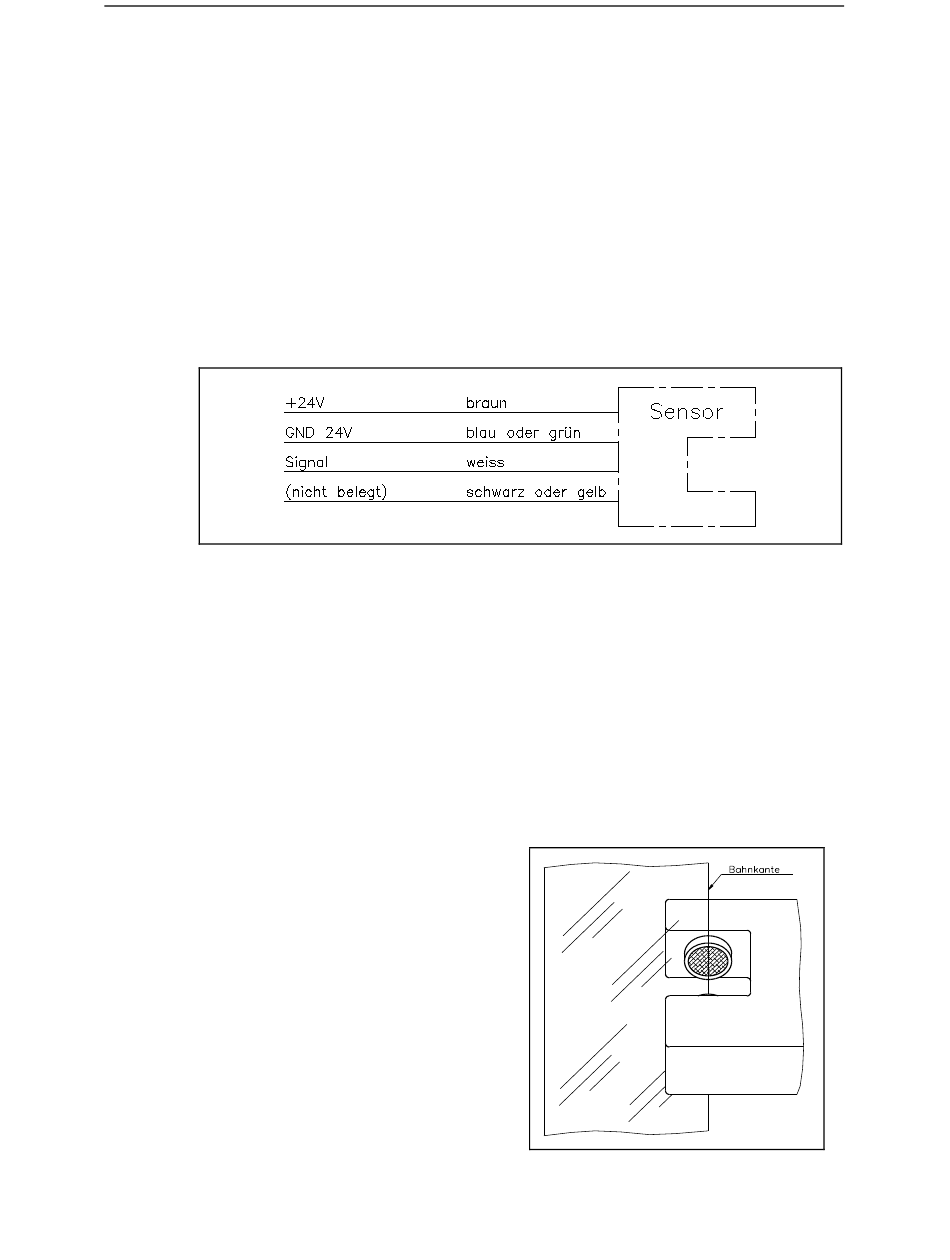

Bild 2: Anschlussschema
Falls der Sensor in Verbindung mit einem eingebauten Bahnlaufregler im Drehrahmen
FMS-webMASTER 020 bestellt wurde, ist er anschlussfertig verdrahtet mit 300mm Ka-
bel 4x0.14mm
wird direkt am Gegenstecker im Drehrahmen befestigt.
Falls der Sensor mit einem anderen Drehrahmen oder mit einem nicht eingebauten Bahn-
laufregler bestellt wurde, ist er ab Werk mit einem Anschlusskabel 3x0.14mm
Die Länge des Kabels beträgt 5m oder 10m (bei Bestellung angeben). Die Kontakte sind
gemäss Bild 2 auszuführen.
4 Bedienung
Sensoren ausrichten
• Material in Gabelöffnung des Sensors
positionieren. Sensorachse auf Materi-
alkante ausrichten. Der Sensor ist rich-
tig positioniert, wenn die Bahnkante
durch die Sensorachse läuft (Mitte der
Sensor-Fläche; siehe Bild 3).
• Der Abgleich erfolgt automatisch. Der
Sensor ist jetzt betriebsbereit.
LED's des AZS
• Vier grüne LED's zeigen die Position
der Materialkante an.
2
und einem 4-poligen Stecker mit Anschlussgewinde M8x1. Der Stecker
3
Bedienungsanleitung AZS01A / 04A
Bild 3: Ausrichtung der Sensorachse
zur Materialbahn
K100102d
2
versehen.
K100004d
