Bedienungsanleitung AZS01A / 04A
1 Funktionsweise AZS01A/04A
Der AZS01A/04A ist ein optischer Kantensensor zur Detektion aller undurchsichtiger
Materialien. Die Messung erfolgt mit einer CCD-Zeile, die den Übergang von hell auf
dunkel detektiert. Die parallelen Lichtstrahlen machen den Sensor unempfindlich auf
Höhenschwankungen des Materials.
2 Abmessungen

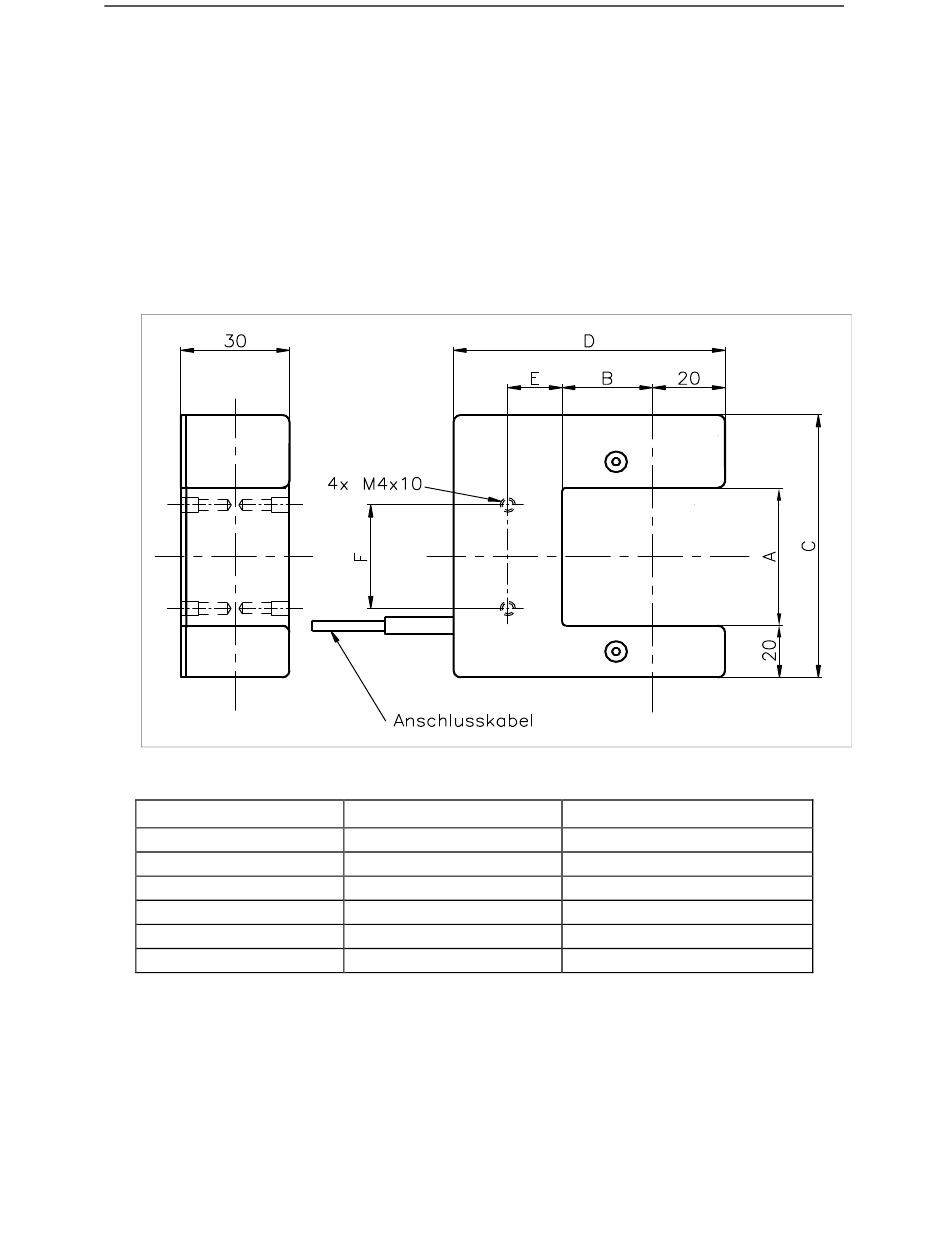

Bild 1: AZS01A/04A
Sensor
Gabelweite (Mass A)
Gabeltiefe (Mass B)
Sensorhöhe (Mass C)
Sensorlänge (Mass D)
Mass E
Mass F
Alle Werte in mm
AZS01A
30
25
85
70
15
30
2
AZS04A
90
80
145
125
15
30
K100206d
