Teileverzeichnis
Pos. Teil- Benennung
Nr.
1 1030UL Zugentlastungsschelle
2 0106ER Schraube 3,9 x 13 A2
3 3116 Stielleitung
5 3137dg Schaltwippe
6 3136hg Schalterrrahmen
7 0127ER Schraube Taptite
M4x10
9 5260dg Anschlußleitung
Konturenstecker
5351dg Anschlußleitung (CH)
11 3142HG Griff
12 05134 Wippenschalter
(incl. Pos. 5 + 6)
13 0105 ER Schraube 3,9 x 19
14 5352 hg Zubehörklammer
15 0129 ER Schraube Taptite
M4x12
16 3115 Stiel
17 3118hg Leitungshaken
19 3027hg Stielstecker-Abdeckung
20 3113hg Stielstecker
21 1020UL Kontaktabdeckung
22 0103ER Schraube 3,9 x 16
23 3122EA Stiel, kpl.(D,FR,NL)
3122EB Stiel, kpl. (CH)
25 3033hg Bodenschale
26 2007mg Stoßbandage
27 3005 Rundbürste
28 3002hg Bodenplatte
29 0112ER Schraube M4 x 12 A2
30 3010hg Lager, rechts
31 3001hg Unterteil DUO
32 3032 Rastfeder
33 0502 Reihenklemme 2-polig
34 3047ER Motor DUO 230 V
05084S Kohlebürstenset
35 01020ER Schraube 3,9 x 21
50
49
23
22
11
50
41
12 40
5
38
14
15
73
16
33
26
7
2
32
17
2
31
19
28
2
20
27
30
21
29
13
26
25
230V (Europa/CH)
Pos. Teil- Benennung
Nr.
37 3038 Zahnriemen HTD 3M
38 0116ER Schraube M4 x 30 A2
39 3004SE Oberteil, DUO
40 0808 Flachstecker, kpl.
41 0149ER Paßscheibe 18/25
45 3147 Antriebachse, kpl.
49 3111hg Gelenk, kpl.
50 3051 Gelenklager, kpl.
51 3014 Motorritzel 19
52 3030 Lagerdeckel
53 3013 Riemenscheibe
54 3042 Zahnriemen
HTD 5M
60 3039 Lagerbrücke
65 3146 Antriebachse, kpl.
70 3052hg Lager, links, kpl.
71 3017ER Riemenscheibe, kpl.
73 0503 Kondensator

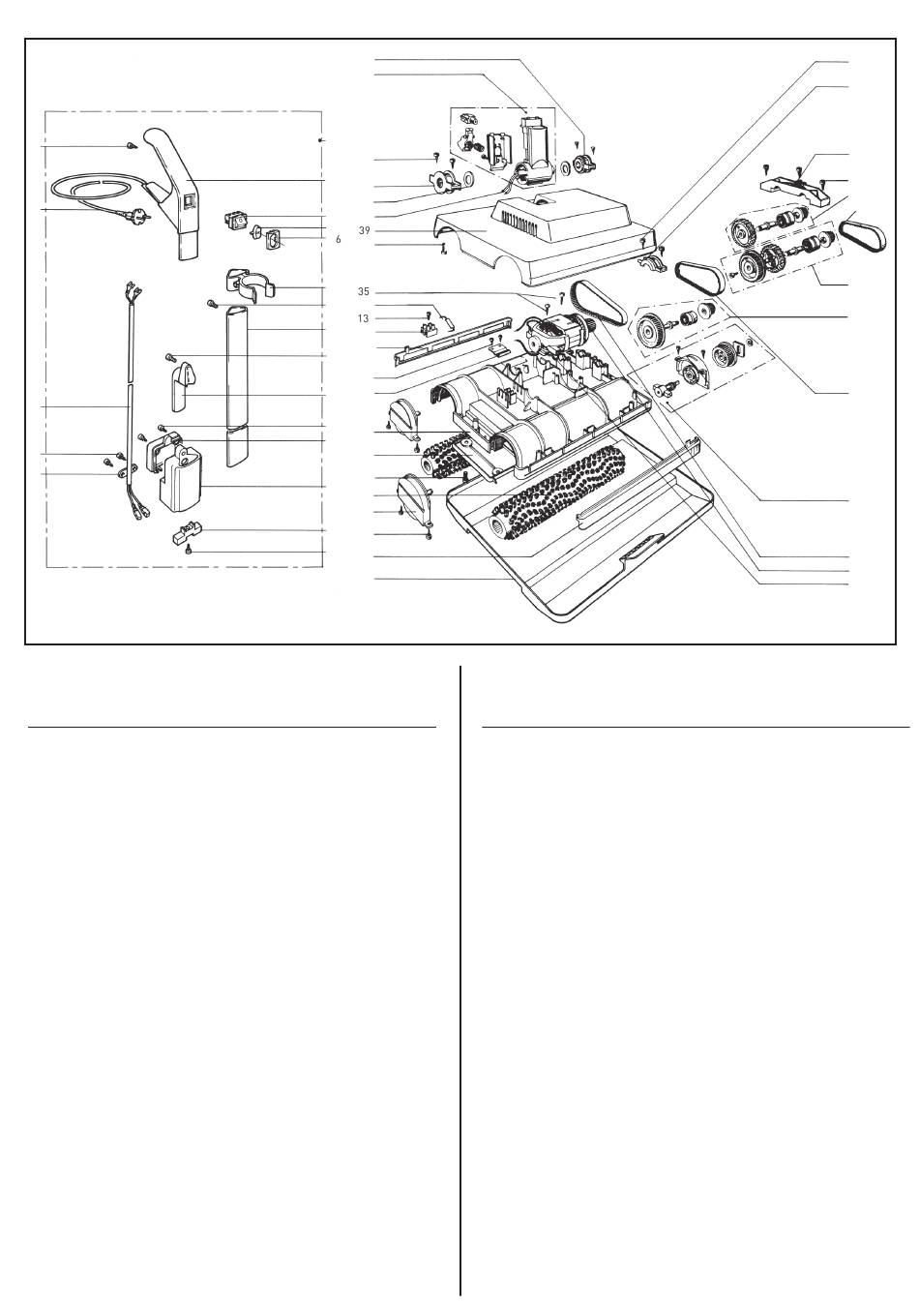

Parts List

120/230/240V (USA/AUS/GB/ZA)
Pos. Product- Description
Code
1 1030UL Cable clamp
2 0106ER Screw 3,9 x 13 A2
3 3116 Handle cable (230/240V)
3125 Handle cable (120 V)
5 3137dg Switch cap
6 3136hg Switch cap holder
7 0127ER Screw Taptite M4x10
9 5260dg Cable (Europa)
5422dg Cable (ZA)
5433dg Cable (USA)
5461UK Cable (GB)
5390dg Cable (AUS)
11 3142HG Handle grip
12 05134 Rocker switch
(incl. Pos. 5 + 6)
13 0105ER Screw 3,9 x 19
14 5352hg Clamp
15 0129ER Screw Taptite M4x12
16 3115 Handle
17 3118hg Cable hook
19 3027hg Handle connector cover
20 3113 hg Handle connector
21 1020UL Contact cover
22 0103ER Screw 3,9 x 16
23 3122EA Handle, cpl. (Europa)
3122EH Handle, cpl. (USA)
3122EF Handle, cpl. (ZA)
3122EC Handle, cpl. (GB)
3122ED Handle, cpl. (AUS)
25 3033hg Storage tray
26 2007mg Bumper
27 3005 Brush assembly
28 3002hg Base plate
29 0112ER Screw M4 x 12 A2
30 3010hg Bearing block RH
31 3001hg Brush housing
32 3032 Handle stop spring
33 0502 Terminal block
22
52
60
13
45
54
65
71
54
70
37
51
34
Pos. Product- Description
Code
34 3047ER Motor 230 V
3048ER Motor 240 V
3049ER Motor 120 V
05084S Carbon brush Set
(230/240 V)
05095S Carbon brush (120 V)
35 01020ER Screw 3,9 x 21
37 3038 Drive belt
38 0116ER Screw M4 x 30 A2
39 3004SE Cover
40 0808 Swivel neck wires with
contacts (230/240V)
0808UL Swivel neck wires with
contacts (120V)
41 0149ER Spacer washer
45 3147 Drive axle, cpl.
49 3111hg Swivel neck assembly
(230/240 V)
3123hg Swivel neck assembly
(120 V)
50 3051 Swivel neck support
51 3014 Motor pulley
52 3030 Clamp
54 3042 Drive belt
60 3039 Bridge
65 3146 Drive axle, cpl.
70 3052hg Bearing block assy. LH
71 3017ER Pulley, cpl.
73 0503 Condenser (230/240V)
