56

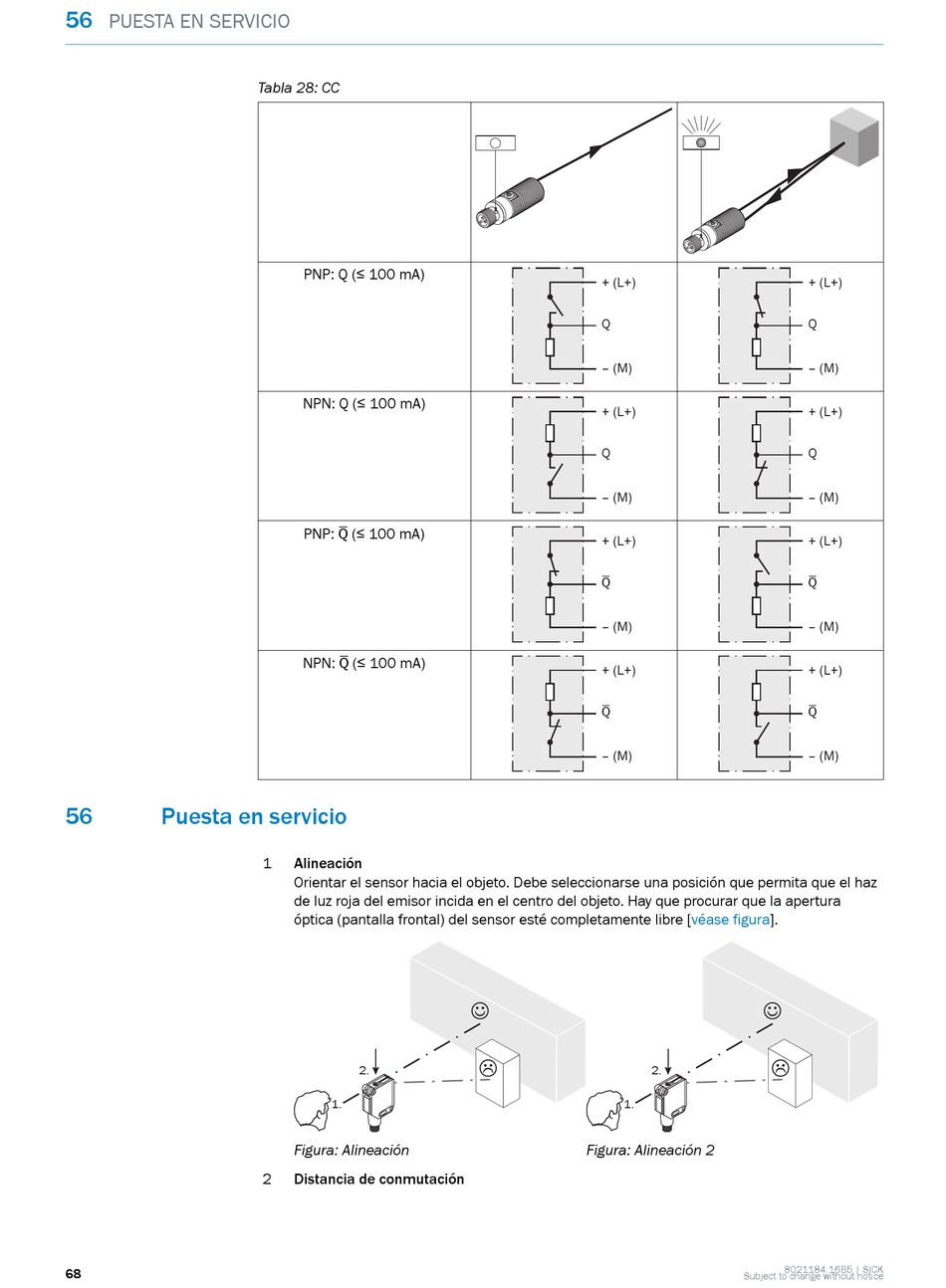

PUESTA EN SERVICIO

56 Puesta en servicio
68
Tabla 28: CC
PNP: Q (≤ 100 mA)
NPN: Q (≤ 100 mA)
PNP: Q (≤ 100 mA)
NPN: Q (≤ 100 mA)
1 Alineación
Orientar el sensor hacia el objeto. Debe seleccionarse una posición que permita que el haz
de luz roja del emisor incida en el centro del objeto. Hay que procurar que la apertura
óptica (pantalla frontal) del sensor esté completamente libre
2.
1.
Figura: Alineación
2 Distancia de conmutación
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
[véase figura].
2.
1.
Figura: Alineación 2
Subject to change without notice
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
8021184.16B5 | SICK
