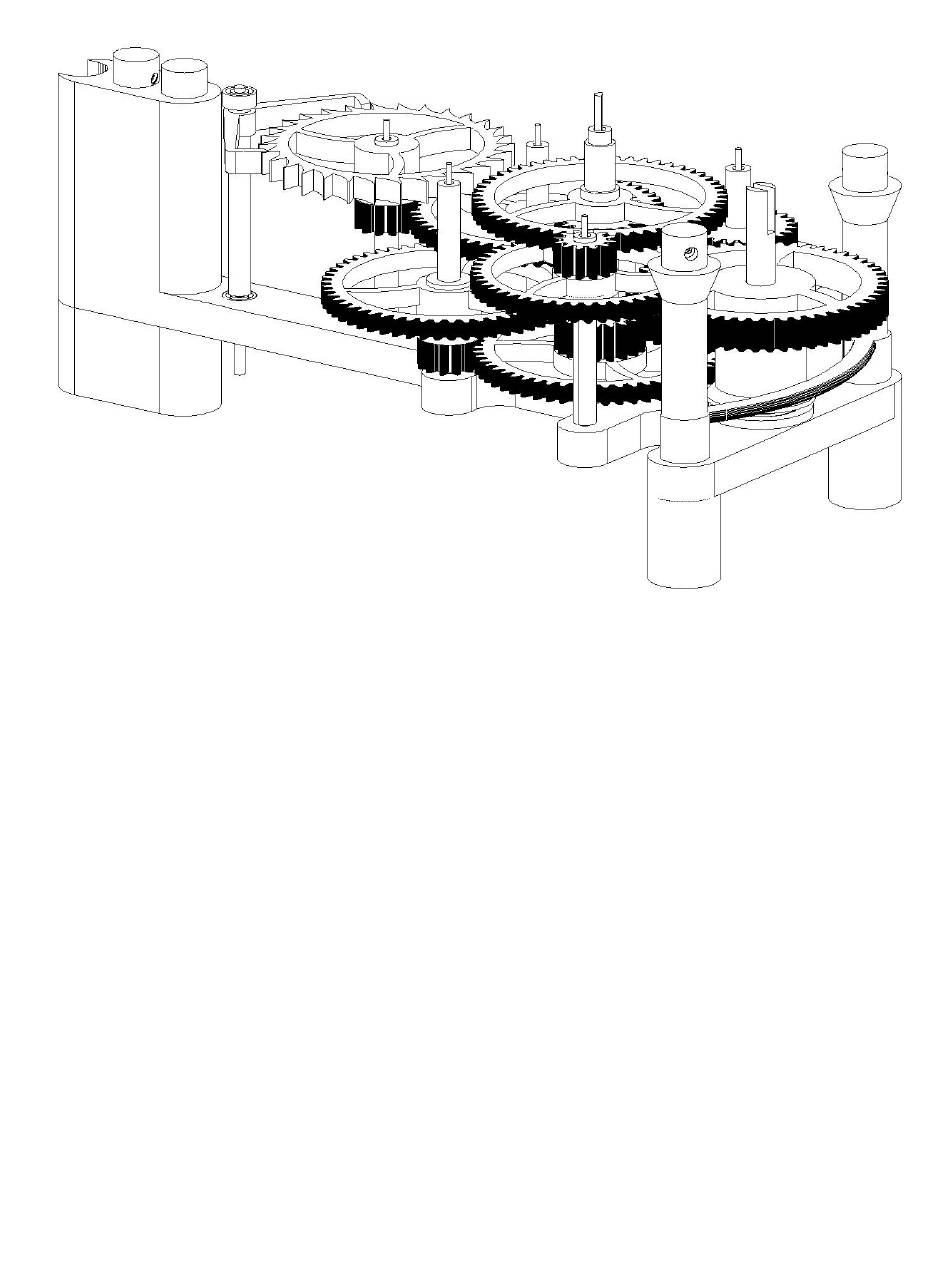

Figure 23: Gear 5 and 6
Vorderer Rahmen
Jetzt ist es an der Zeit, den vorderen Rahmen auf die Uhr zu legen. Dieser Schritt ist ein wenig mühsam,
da es 8 Achsen und 4 Stützpfosten gibt, die alle richtig positioniert werden müssen. Ich habe meine Uhr
wahrscheinlich mindestens 50 Mal auf- und abgebaut, während ich an verschiedenen Teilen die
Feinabstimmung vorgenommen habe. Es ist immer noch mühsam. Mein einziger Rat ist, Geduld zu
haben.
Beginnen Sie in einer unteren Ecke und arbeiten Sie sich nach oben. Die beiden Hälften gehen zum Teil
zusammen und stoppen dann auf einem eingeklemmten Dorn. Schieben Sie den eingeklemmten Dorn in
seine Buchse, und der Rahmen sollte sich etwas mehr schließen, bis der nächste Dorn eingeklemmt ist.
Halten Sie die Anfangsecke geschlossen, während Sie alles andere in Position bringen, bis der Rahmen
zusammenkommt. Der Rahmen wird von drei 6x3/4"
zusammengehalten, zwei unten und eine oben.
Fügen Sie den Stundenzeiger auf der Achse oben von Zahnrad 6 ein. Es ist eine Presspassung und kann
in jede Richtung positioniert werden. Der Minutenzeiger hat eine Fläche und kann nur in einer Richtung
(3,5mm X 19,0mm)
30
-Holzschrauben
