von der Mittelnabe wegdrücken. Mit stärkeren Federn würde die Uhr gut funktionieren, aber beim
Aufziehen wäre sie sehr laut. Kürzere Federn reduzieren das Ratschengeräusch erheblich.
Bild-Ratsche

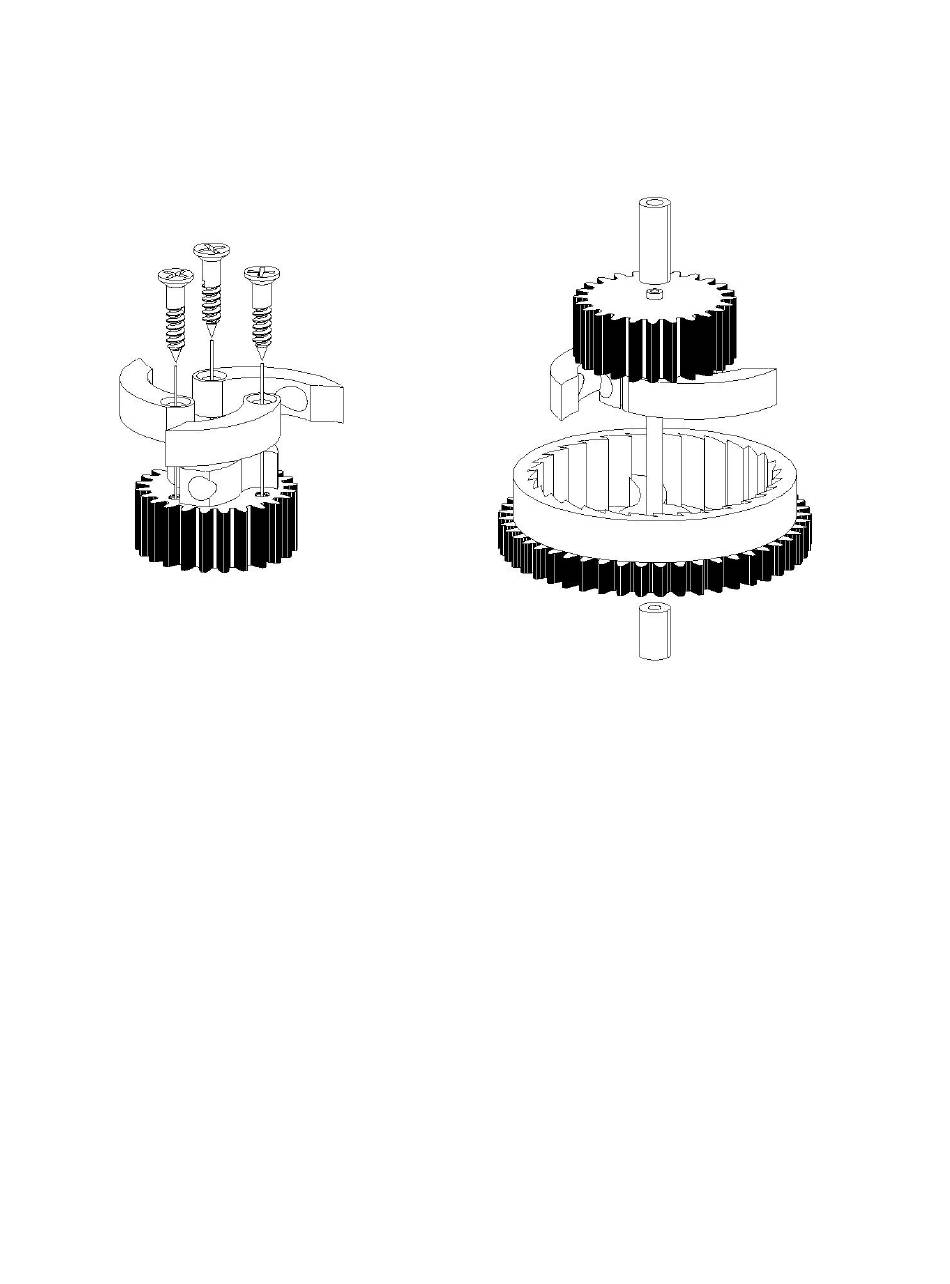

Figure 14: Ratchet
Setzen Sie die montierte Mittelnabe in die äußere Nabe der Ratsche) auf das 2,15 "
Edelstahlrohr. Die Ratsche sollte sich leicht in eine Richtung drehen lassen. Überprüfen Sie, ob die
Federn gerade stark genug sind, um die Klicks in die äußere Nabe zu drücken. Passen Sie ihre Länge bei
Bedarf an. Fügen Sie einen 0,40"
Abstandshalter oberhalb der fertigen Ratsche hinzu.
Minutenzeiger
Der untere Teil der Minutenzeigerwelle enthält den Mechanismus, der beim Einstellen der Zeit
verrutscht. Eine Feder hält die Position während des normalen Betriebs und lässt sie beim Ändern der
Zeit durchrutschen.
Positionieren Sie die untere Nabe (gear4_lower) am unteren Ende der 3mm x 3,45"
Minutenzeigerwelle. Sie ist so konstruiert, dass sie eng anliegt, so dass sie mit einem Hammer in ihre
Position geklopft werden muss. Der Dorn sollte am unteren Ende um 0,22"
Setzen Sie Zahnrad 4_54_18 über die untere Nabe. Es muss eine lose Passung sein, damit sich das
Zahnrad auf der Nabe drehen kann. Fügen Sie eine Feder
gear4_upper hinzu. Die Feder sollte sich mit einem geringen Druck zusammendrücken können.
(10,2 mm)
Abstandshalter unterhalb und einen 0,65"
21
(5,6 mm)
(25,4mm)
aus einem Kugelschreiber und
(54,6 mm)
-
(16,5
mm) -
(87,6 mm)
langen
herausstehen.
