Schließen des sechskantförmigen Lochs für die Kontermutter. Ich betrachte dies als eine Farbänderung,
obwohl die Farbe gleich bleibt. Der Drucker wartet darauf, dass Sie das schwarze Filament entfernen,
die Kontermutter mit dem Nylonteil nach oben in das Loch fallen lassen und dann das schwarze Filament
wieder einlegen. Die Endkappe ist relativ hoch um von einem Brim zu profitieren.

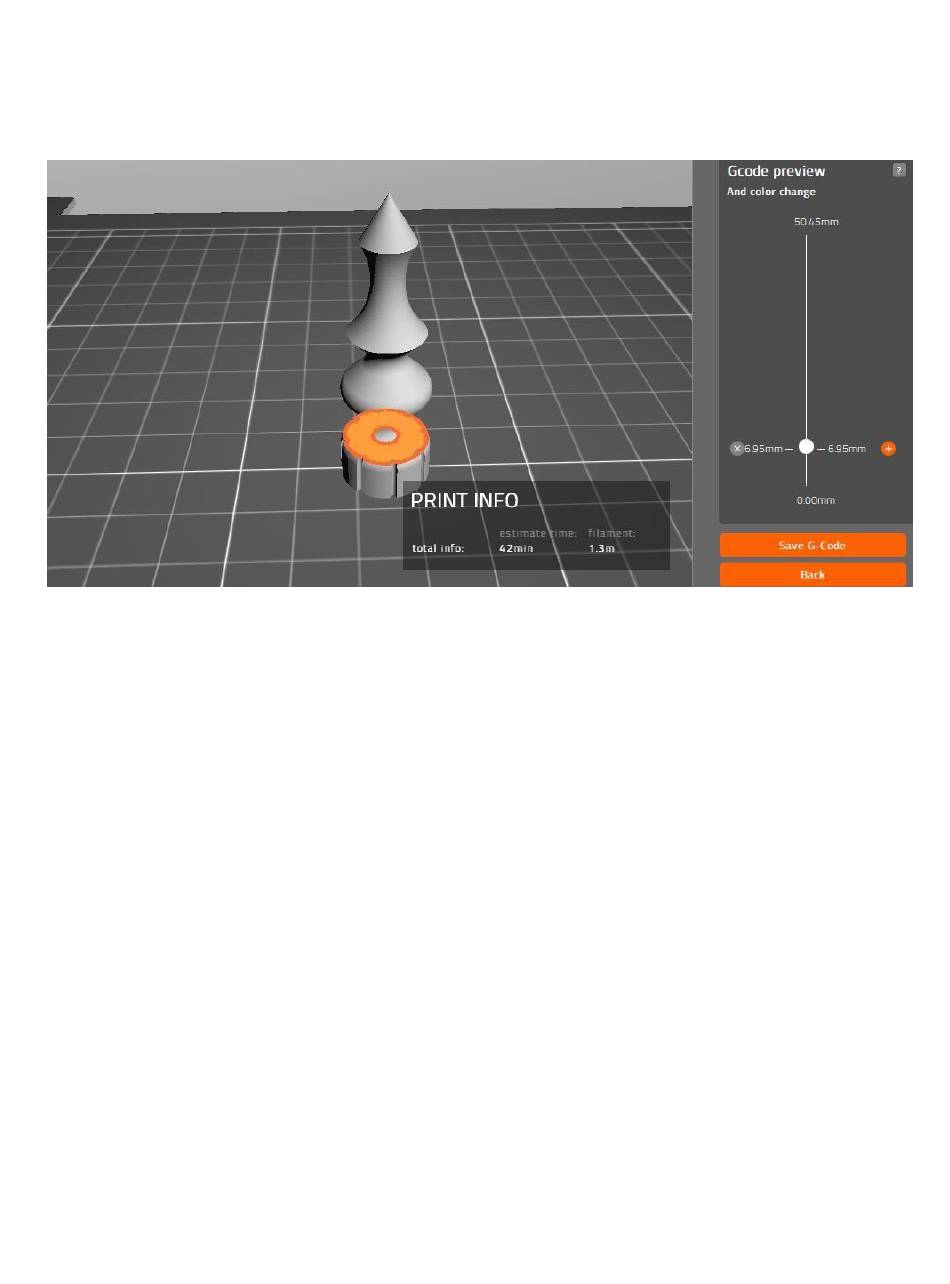

Figure 9: Pause finial at 6.95mm to insert nylon locknut
Zusätzliche Komponenten
Diese Uhr besteht hauptsächlich aus gedruckten 3D-Teilen, es werden jedoch einige wenige
Metallkomponenten benötigt. Eine Uhr könnte wahrscheinlich komplett aus 3D-Druckteilen gebaut
werden, aber die Reibung wäre viel höher und die Laufzeiten wären kürzer. Gedruckte Zahnraddorne
müssten einen größeren Durchmesser haben als die in dieser Uhr verwendeten Stahldorne. Eine 1/16"
(1,6 mm)
-Stahlstange ist stärker und hat eine wesentlich geringere Reibung als ein PLA-Dorn.
Stahlschrauben sind viel stärker als gedruckte Schrauben. Ich habe versucht, die meisten von ihnen
versteckt zu halten.
Die folgenden nicht-3D gedruckten Komponenten sind erforderlich. Für die meisten Teile sind
Teilenummern von McMasterCarr angegeben, obwohl viele davon in Ihrem örtlichen Eisenwaren-
geschäft billiger zu finden sind. Die Teile sind eine Mischung aus metrischen und zölligen Größen. Einige
können durch die nächstliegende Größe beider Typen ersetzt werden. Zum Beispiel wird bei der
Konstruktion ein 5/16"
passt problemlos in die 8 mm (0,3150") Bohrung eines 608-Lagers. Ein 8-mm-Messingdorn würde auch
funktionieren, aber manchmal sind sie überdimensioniert und müssen abgeschliffen werden, damit sie
in das Lager passen. 5/16" Messing passt immer.
Bild-Zusätzliche Metallkomponenten
(7,9 mm)
Messingdorn verwendet, um die Gewichtstrommel zu tragen. Dieser
11
