Digitale I/O

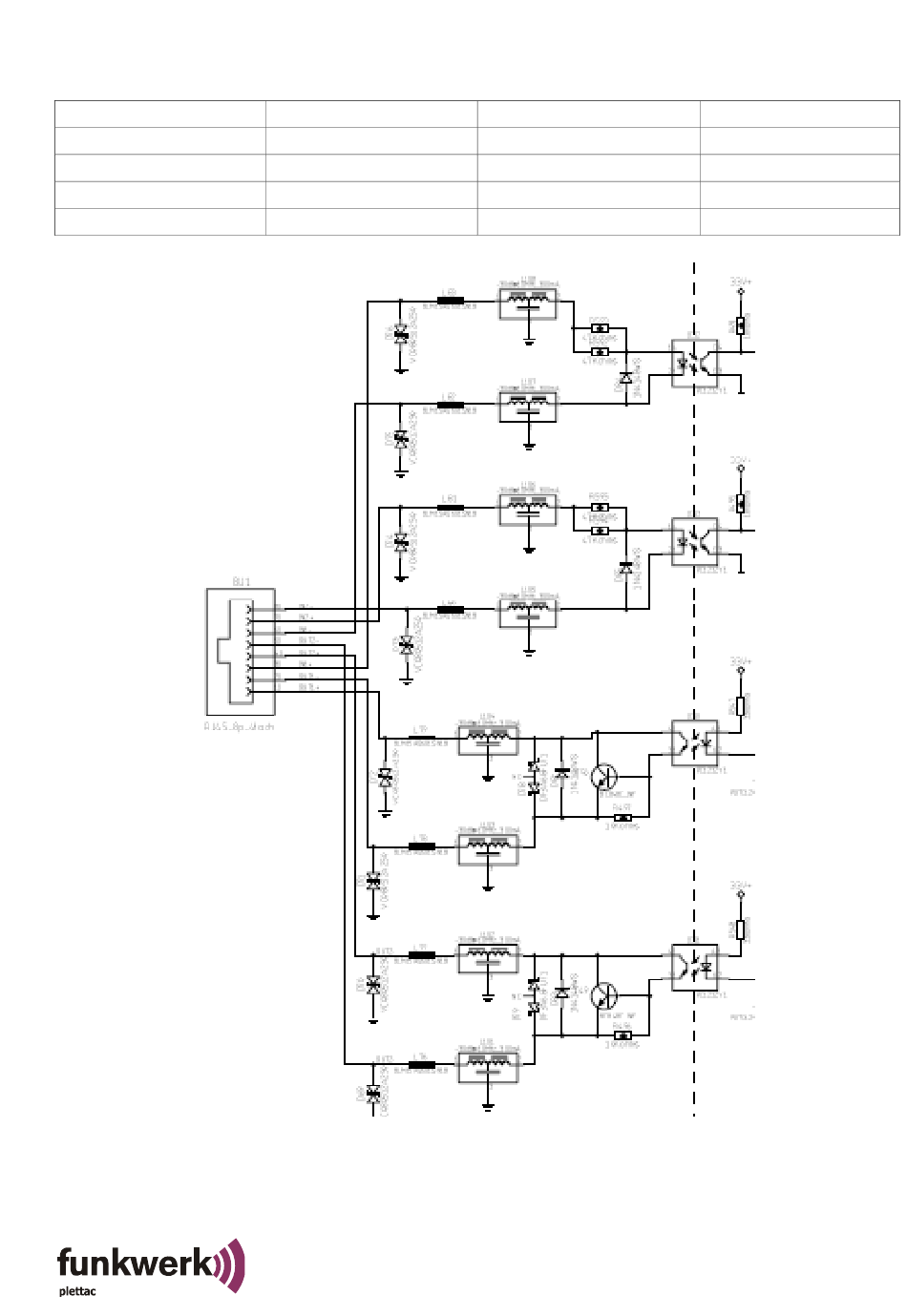

Der Anschluss beider digitalen Ein- bzw. Ausgänge erfolgt über den RJ45 Stecker an der Frontseite des VNS
102V2 mit der Bezeichnung „I/O"
Signal
OUT1+ (Ausgang 1, Signal)
IN1+ (Eingang 1, Signal)
OUT2- (Ausgang 2, GND)
IN2+ (Eingang 2, Signal)
RJ45 "I/O" Pin
1
3
5
7
Signal
OUT1- (Ausgang 2, GND)
OUT2+ (Ausgang 2, Signal)
IN1- (Eingang 1, GND)
IN2- (Eingang 2, GND)
11
RJ45 I/O Pin
2
4
6
8
