Audio - Funkwerk VNS 102V2 Bedienungs-/Montageanleitung

Audio

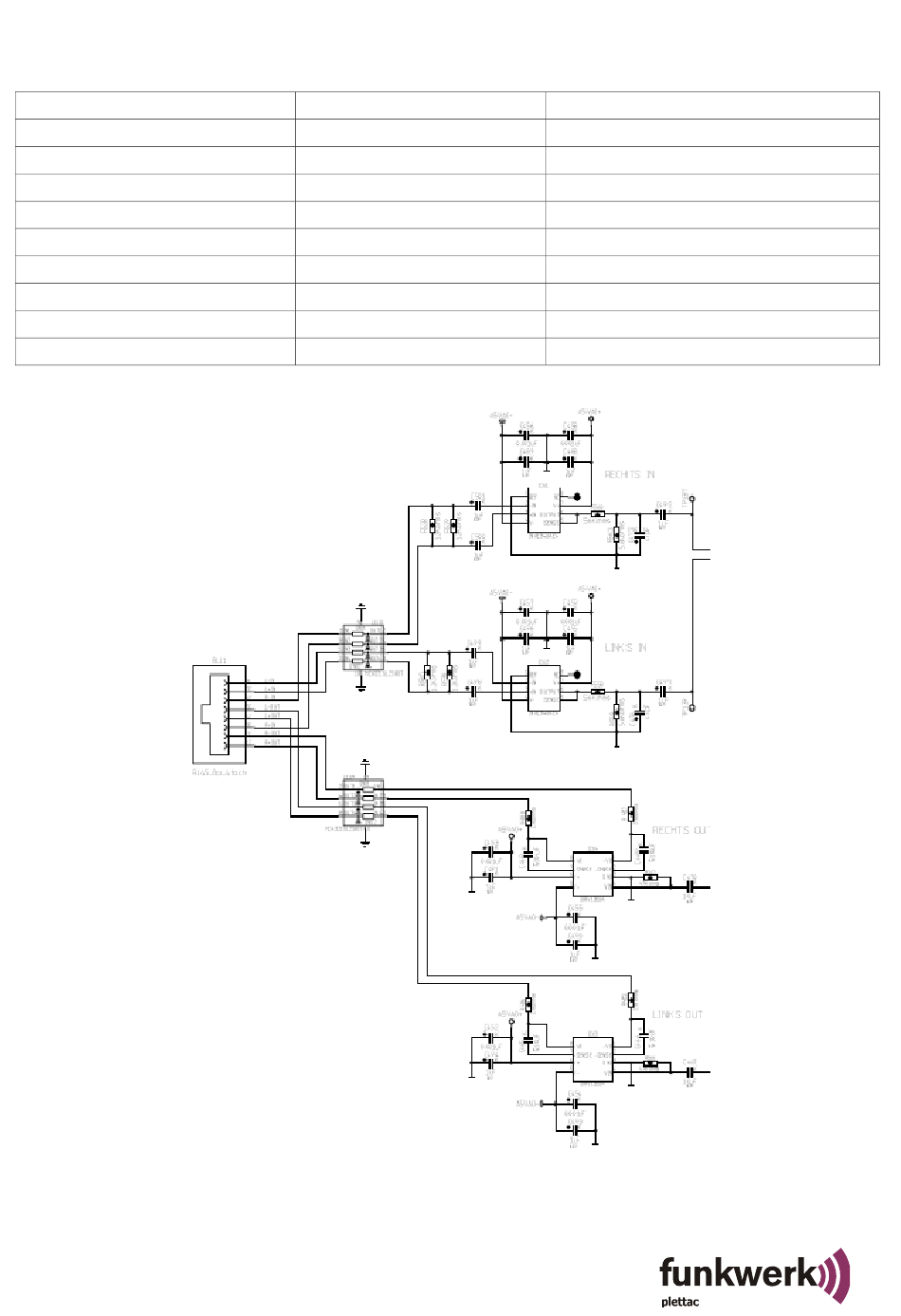

Als Ein- und Ausgangsstecker für das analoge Audiosignal wird ein RJ45 Stecker an der Frontseite des
VNS 102V2 mit der Bezeichnung „AUDIO" verwendet.
Signal (In)
R_IN
AGND_AUDIO_IN1
L_IN
AGND_AUDIO_IN2
Signal (Out)
R_OUT
AGND_AUDIO_OUT2_X
L_OUT
AGND_AUDIO_OUT1_X
VNS 102V2
11/2009
RJ45 „AUDIO" Pin
3
6
7
8
RJ45 „AUDIO" Pin
1
2
4
5
10
Beschreibung
Line In - rechter Kanal Signal
Line In - rechter Kanal GND
Line In - linker Kanal Signal
Line In - linker Kanal GND
Beschreibung
rechter Kanal Signal
rechter Kanal GND
linker Kanal Signal
linker Kanal GND
