Die Informationen in diesem Dokument können ohne Vorankündigung geändert
werden. Bei der Vorbereitung dieses Dokuments wurde größtmögliche Sorgfalt
aufgewendet, um die Genauigkeit der Inhalte sicherzustellen. Dennoch entsteht
durch die Aussagen, Informationen und Empfehlungen in diesem Dokument
keinerlei ausdrückliche oder implizierte Gewährleistung. Sie können dieses
Dokument durch Scannen des QR-Codes herunterladen.
•
Bediener mü ssen mit den Komponenten und der Funktionsweise eines mit dem Netz verbundenen
PV-Stromsystems sowie mit den im jeweiligen Land geltenden Standards vertraut sein.
•
Lesen Sie das Benutzerhandbuch vor der Installation des Geräts sorgfältig durch und machen
Sie sich mit den Produktinformationen und Sicherheitsvorkehrungen vertraut. Huawei ist nicht
für Folgen haftbar, die durch Nichtbeachtung der in diesem Dokument und im
Benutzerhandbuch genannten Bestimmungen zur Lagerung, zum Transport, zur Installation und
zur Bedienung entstehen.
•
Verwenden Sie bei der Installation des Geräts isolierte Werkzeuge. Tragen Sie zu Ihrem Schutz
eine geeignete persönliche Schutzausrüstung (PSA).
1

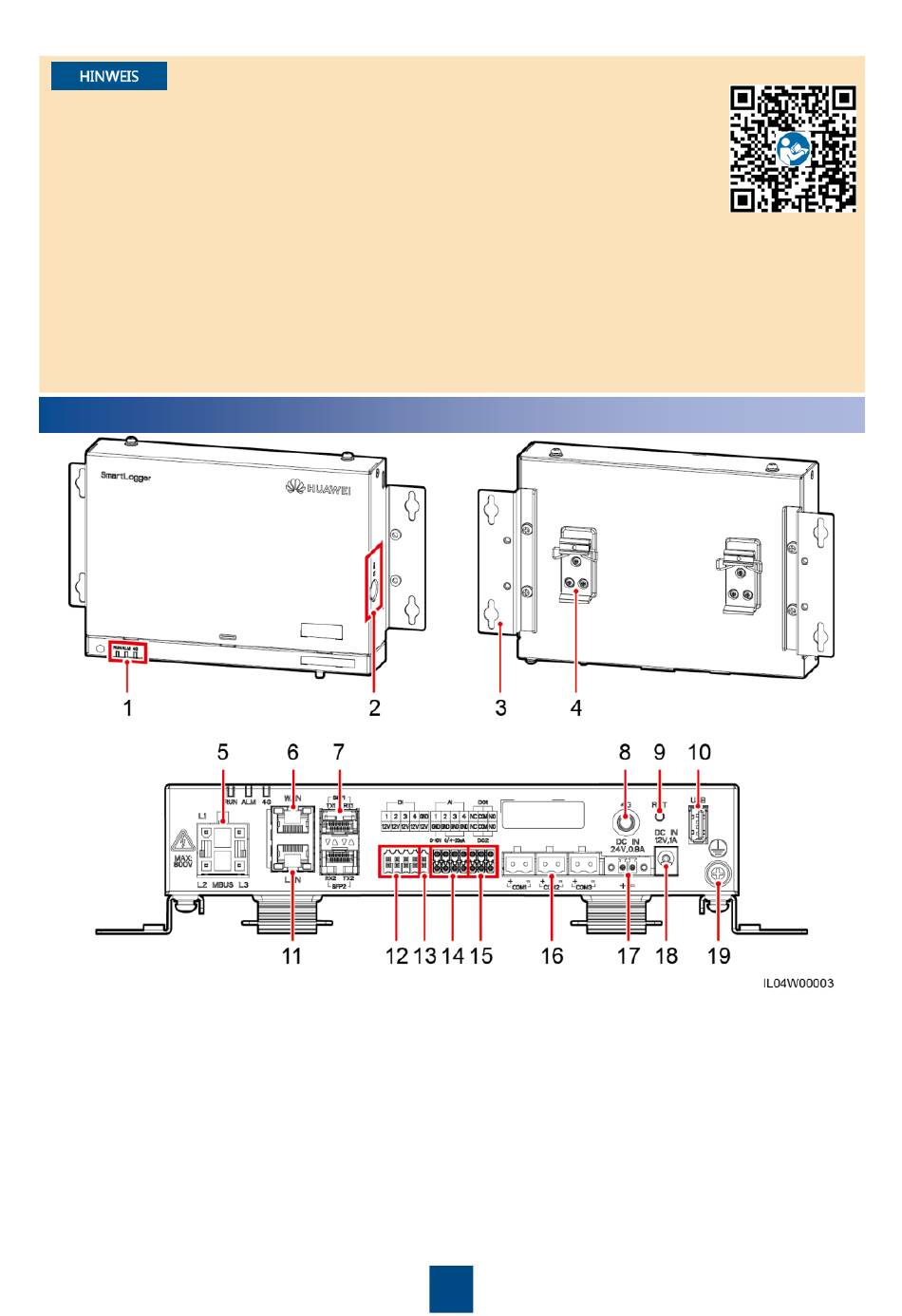

Überblick
(1) LED-Anzeigen (RUN, ALM, 4G)
(3) Befestigungslasche
(5) MBUS-Anschluss (MBUS)
(7) SFP-Anschlüsse (SFP1, SFP2)
(9) RST-Taste (RST)
(11) GE-Anschluss (LAN)
(13) 12-V-Stromausgang (12 V/GND)
(15) DO-Anschlüsse (DO1, DO2)
(17) 24-V-Stromeingang (DC IN 24 V, 0,8 A)
(19) Schutzerdungspunkt
(2) SIM-Kartensteckplatz (SIM)
(4) Tragschienenhalterung
(6) GE-Anschluss (WAN)
(8) 4G-Antennenanschluss (4G)
(10) USB-Anschluss (USB)
(12) DI-Anschlüsse (DI)
(14) AI-Anschlüsse (AI)
(16) COM-Anschlüsse (COM1, COM2, COM3)
(18) 12-V-Stromeingang (DC IN 12 V, 1 A)
Copyright © Huawei Technologies Co., Ltd. 2020.
1
Alle Rechte vorbehalten.
