Steueranschlüsse

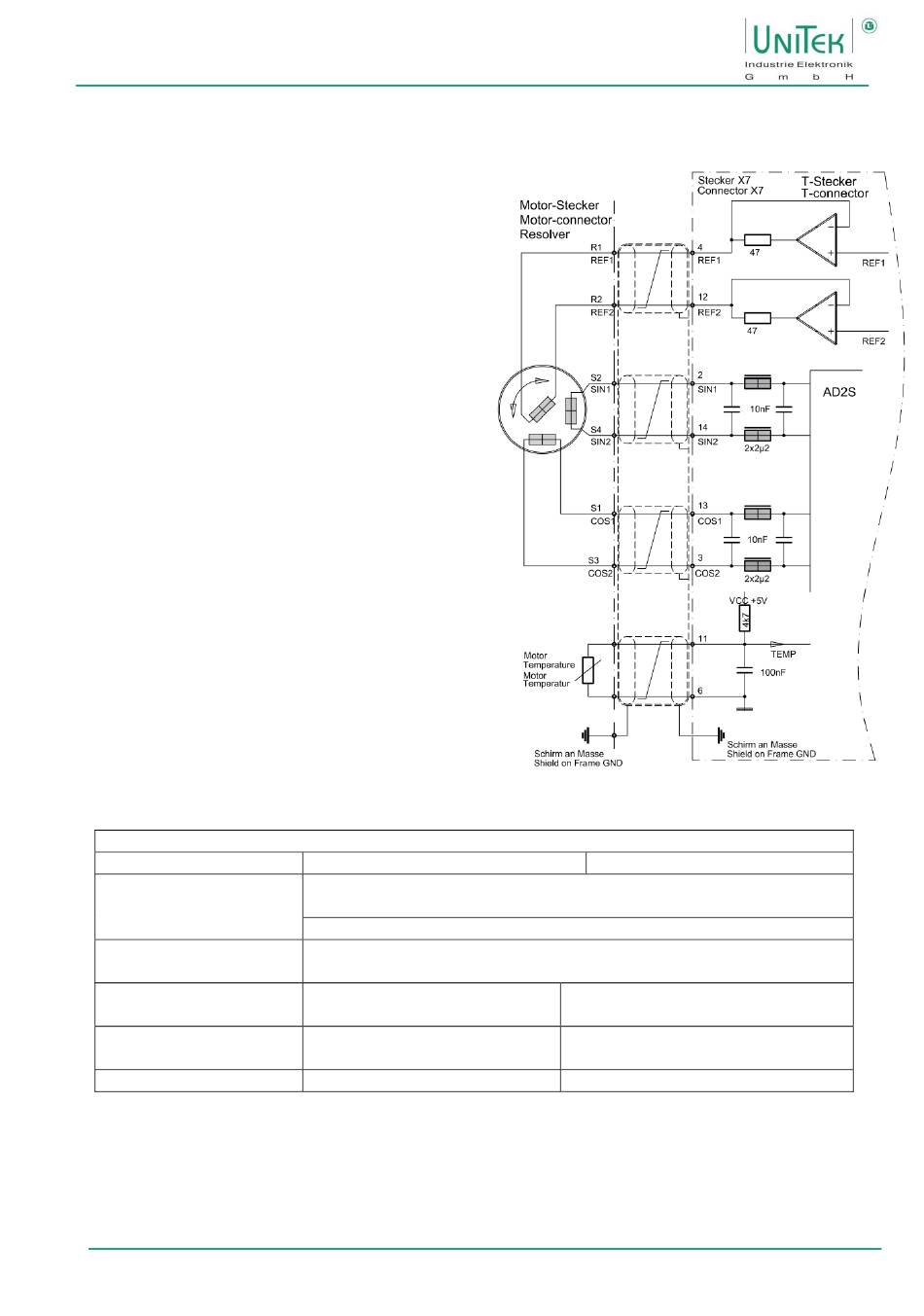

4.9 Resolveranschluss
Nur bei BAMOCA-PG-D3-RS
Der Resolver ist ein Absolut-Mess-System für
eine Motorumdrehung.
Er ist robust und unempfindlich gegen hohe
Motortemperaturen.
Der Aufbau entspricht einem rotierenden
Transformator.
Der Rotor wird von der Referenz (10 kHz)
gespeist.
Der Stator liefert die von der Dreh-Frequenz
modulierten Sinus- und Cosinus-Signale.
Im Servo-Verstärker werden die Amplituden
dieser Signale ausgewertet und digitalisiert.
Die Auflösung wird selbsttätig optimal auf
10, 12 oder 14 Bit eingestellt.
Die maximal mögliche Drehzahl ist 50 000 rpm
(10 bit).
Die digitalisierten Signale werden für den
Polradwinkel, die Positions-, die
Geschwindigkeits-Regelung und für die
Inkrementalausgabe verwendet.
Nur vom Hersteller zugelassenen Motor mit Resolver mit passenden Polpaaren einsetzen.
Anschlussstecker
Anschlusskabel
Kabellänge
Schirmanschluss
Einstell-Parameter
Version: 2020 / V1
X7
4 x 2 Adern paarig verdrillt und geschirmt, plus Gesamtschirm.
Bei Schleppkette nur geeignetes Kabel verwenden
Minimalquerschnitt 0,25 mm
bei > 25 m nur hochwertige Resolverkabel mit verbesserten
Schirmeigenschaften einsetzen.
am Stecker X7
am Motorstecker
siehe Software-Manual NDrive
Seite: 40
14-poliger Tyco-Stecker Type
alle Schirme zusammenfassen und
mit dem Gehäuse kontaktieren
Gesamtschirm mit dem
Steckergehäuse kontaktieren
BAMOCAR-PG-D3-700-100/160
