Elektrische Installationen
3.4 EMV
Hinweis: 12 V Variante nur auf Anfrage
Die Geräte entsprechen der EG-Richtlinie 2004/108/EG in den Normen EN61800-3 unter folgenden
Installations- und Prüfbedingungen

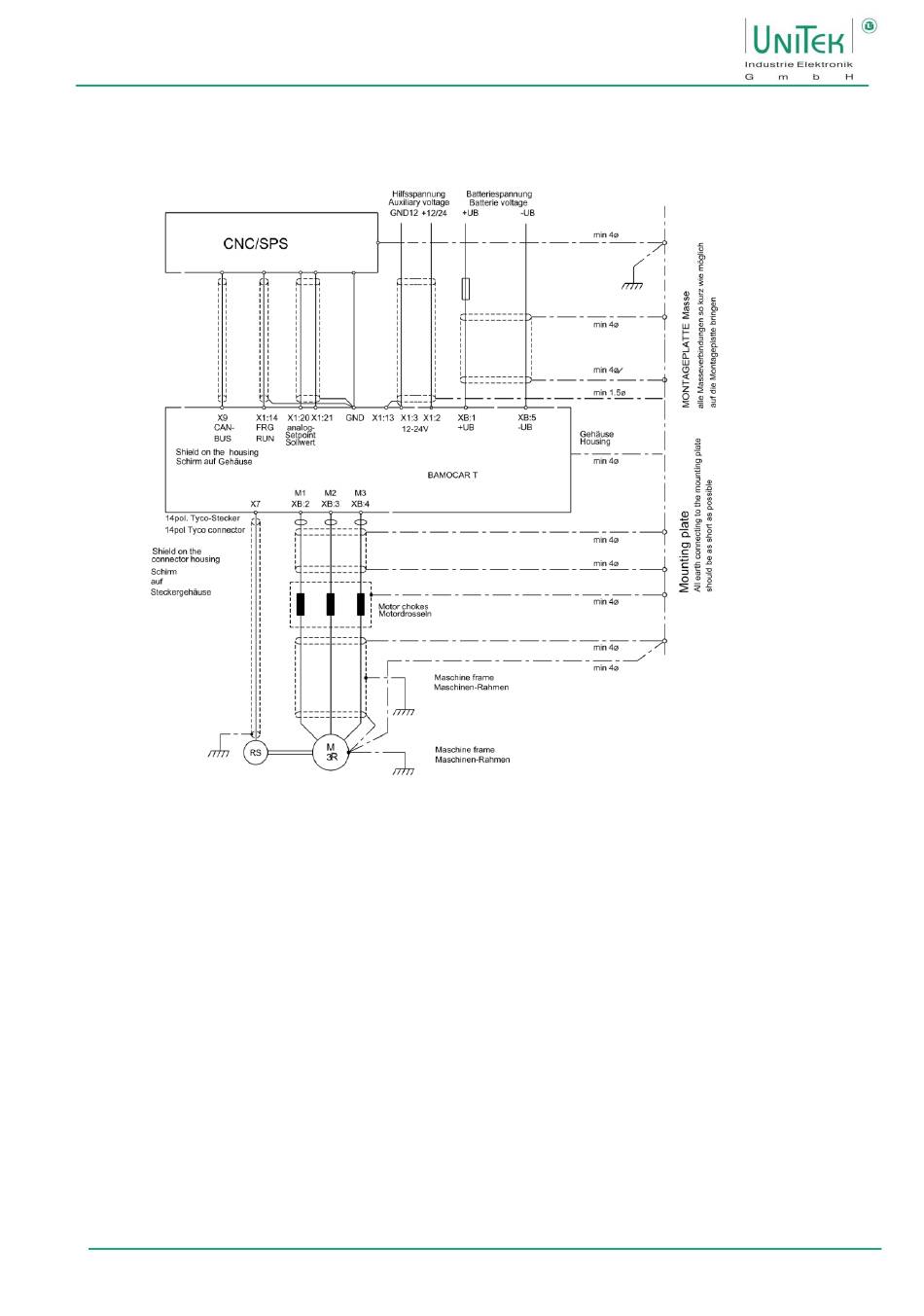

Montage:
Gerät auf blanker Montageplatte 500 x 500 x 5 mm leitend montiert.
Montageplatte über 10 mm² mit Masse verbunden.
Motorgehäuse über 10 mm² mit Masse verbunden.
Gerätenull X-AGND über 1.5 mm² mit Montageplatte verbunden.
Geräte-PE-Schraube X3:6 über Leitung 4 mm² mit Montageplatte verbunden
Steueranschlüsse:
Signalleitungen abgeschirmt, Analogsignal-Leitungen verdrillt und abgeschirmt
Schirm: Flächiger Kontakt auf Montageplatte (Masse)
Batterieanschluss:
12..120 V Gleichspannung
Version: 2020 / V1
Seite: 26
BAMOCAR-PG-D3-700-100/160
