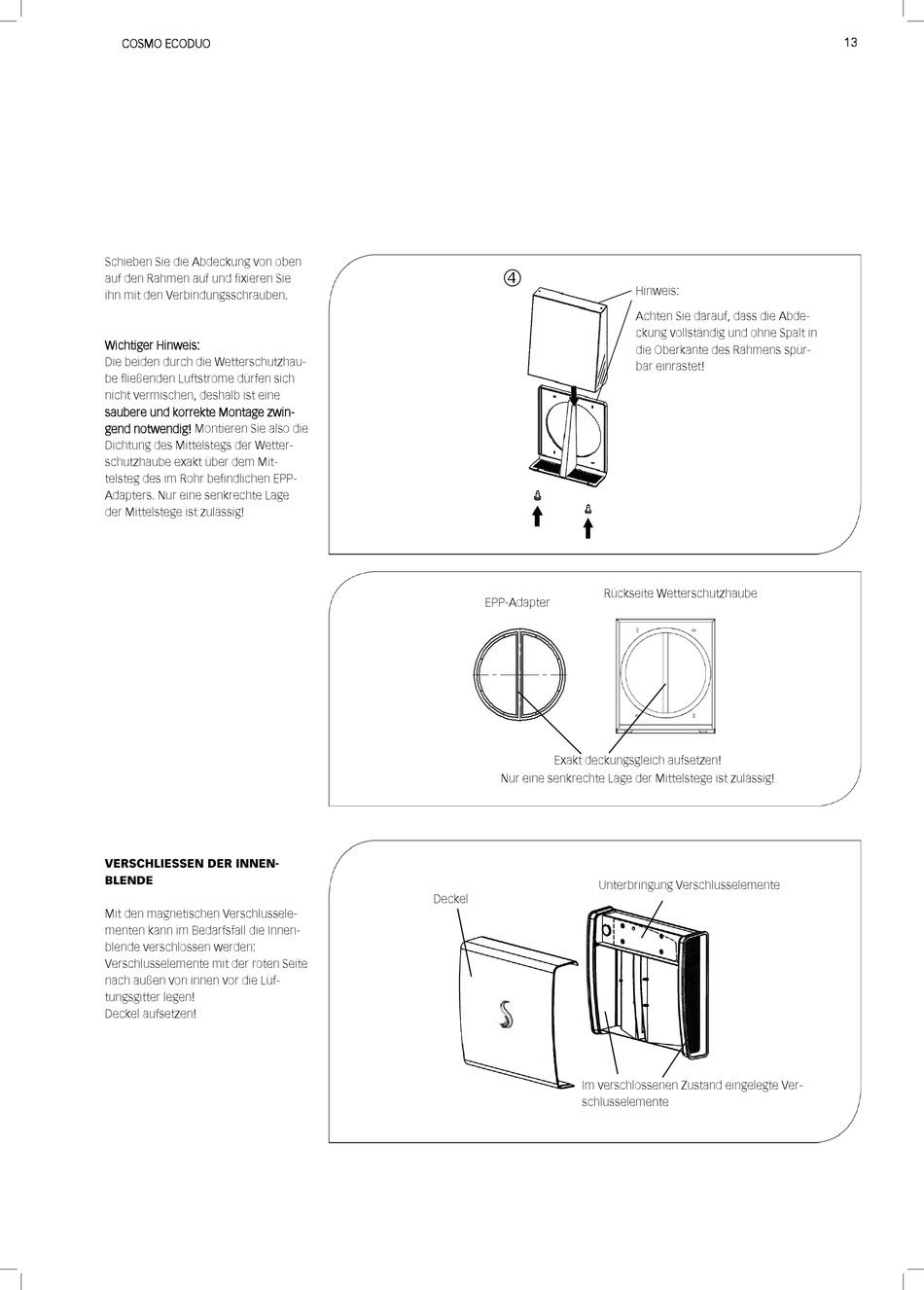

COSMO ECODUO
Schieben Sie die Abdeckung von oben
auf den Rahmen auf und fixieren Sie
ihn mit den Verbindungsschrauben.
Wichtiger Hinweis:
Die beiden durch die Wetterschutzhau-
be fließenden Luftströme dürfen sich
nicht vermischen, deshalb ist eine
saubere und korrekte Montage zwin-
gend notwendig! Montieren Sie also die
Dichtung des Mittelstegs der Wetter-
schutzhaube exakt über dem Mit-
telsteg des im Rohr befindlichen EPP-
Adapters. Nur eine senkrechte Lage
der Mittelstege ist zulässig!
Mit den magnetischen Verschlussele-
menten kann im Bedarfsfall die Innen-
blende verschlossen werden:
Verschlusselemente mit der roten Seite
nach außen von innen vor die Lüf-
tungsgitter legen!
Deckel aufsetzen!
Rückseite Wetterschutzhaube
EPP-Adapter
Exakt deckungsgleich aufsetzen!
Nur eine senkrechte Lage der Mittelstege ist zulässig!
Unterbringung Verschlusselemente
Deckel
Im verschlossenen Zustand eingelegte Ver-
schlusselemente
Hinweis:
Achten Sie darauf, dass die Abde-
ckung vollständig und ohne Spalt in
die Oberkante des Rahmens spür-
bar einrastet!
