12

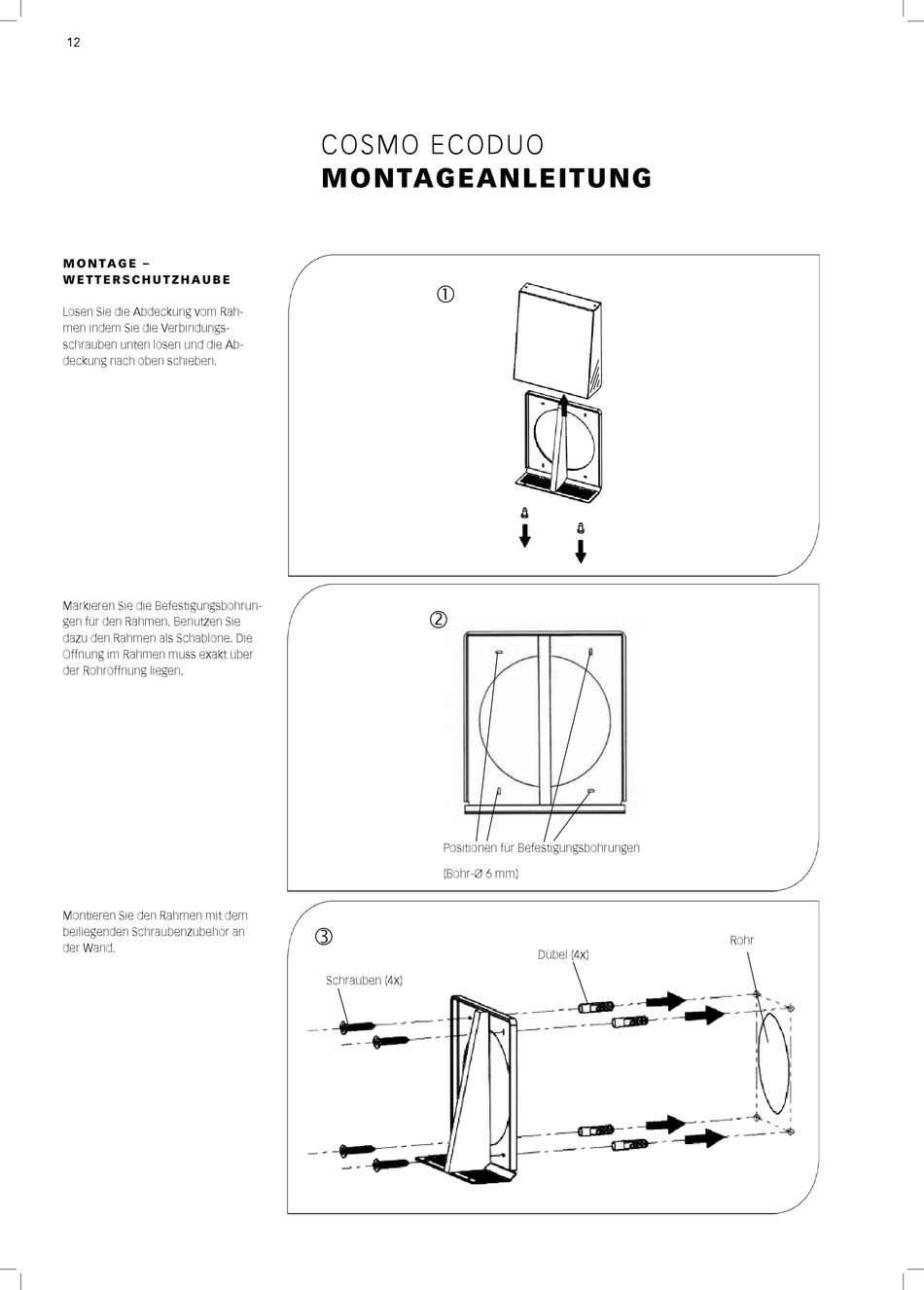

Lösen Sie die Abdeckung vom Rah-
men indem Sie die Verbindungs-
schrauben unten lösen und die Ab-
deckung nach oben schieben.
Markieren Sie die Befestigungsbohrun-
gen für den Rahmen. Benutzen Sie
dazu den Rahmen als Schablone. Die
Öffnung im Rahmen muss exakt über
der Rohröffnung liegen.
Montieren Sie den Rahmen mit dem
beiliegenden Schraubenzubehör an
der Wand.
COSMO ECODUO
Positionen für Befestigungsbohrungen
(Bohr-Ø 6 mm)
Schrauben (4x)
Rohr
Dübel (4x)
Rohr
