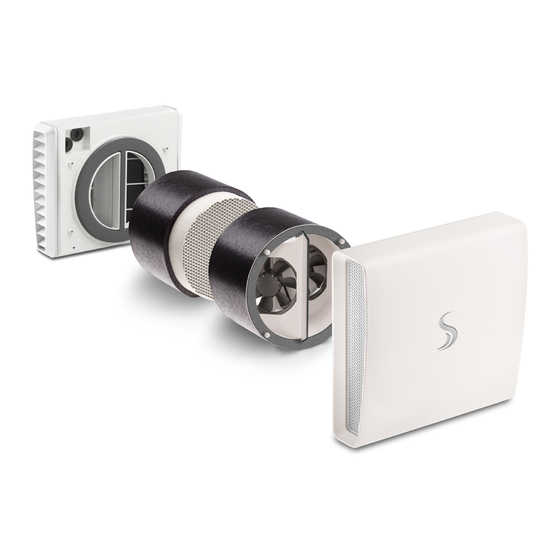

- Seite 1 L ÜFT U NG SSYSTE M COSMO ECODUO...
- Seite 2 COSMO ECODUO COSMO ECODUO Technische Daten Einsatzbereich Maßbilder Einbauposition Versandeinheiten Montage: Montagerohr Montage: Elektrische Installation und elektrischer Anschluss mit Steuerung Steuerung Technische Daten, Einbau, Abmessungen Montage der Leuchtiode der Steuerung im Schalter Codierschalterstellungen, DIP-Schalter der Steuerung Montage: Lüftereinsatz, Innenraumblende Montage Wetterschutzhaube Verschließen der Innenblende...
- Seite 3 COSMO ECODUO Lüftereinbau als Dunstabzugshaube nicht gestattet. Bitte überprüfen Sie die Lieferung auf Vollständigkeit und einwandfreien Zustand. Entsorgen Sie die Verpackung sortenrein. Wenn Sie sich vom Gerät trennen möchten, entsorgen Sie es zu den aktuellen Bestimmungen. Auskunft erteilt die kommunale Stelle.
- Seite 4 * minimal ** größere Längen möglich Maße in mm Mindestabstände zur Wand und zu umliegenden Bauteilen Im ECODUO arbeiten zwei Ventilatoren immer in entgegengesetzter Richtung und sorgen so gleichzeitig für Zu- und Abluft. Für eine ungehinderte Luftströ- mung ohne unzulässige Durchmi- schung von Zu–...
- Seite 5 COSMO ECODUO Überprüfen Sie die Lieferung auf Voll- Rohr DA 160 mm ständigkeit und einwandfreien Zustand Trocken und im Rahmen der Einsatz- grenzen lagern (siehe S.3). Putzschutzdeckel Verschlusselement (2x) Innengehäuse- Optional: Zusätzliche EPP- Unterteil Adapter Deckel 2 Stück EPP- Adapter Wärmetauschereinheit...
- Seite 6 COSMO ECODUO ① Schaffen Sie die Wandöffnungen für die Montagerohre (z.B. mittels Kernboh- rung, Bohrkrone Ø162 mm). Kürzen Sie ggf. das Rohr auf die gewünschte Ein- Putzschutzdeckel baulänge. innen außen Achten Sie dabei auf einen eventuellen beidseitigen Überstand des Rohres zur Überbrückung der Putzdicken (das...
- Seite 7 COSMO ECODUO Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei allpolig abgetrennter Netz- spannung erfolgen! Machen Sie vor Anschluss des Lüftungsgerätes an die Netzspannung alle Anschlussleitun- gen spannungsfrei! (Abtrennung vom Netz mit mindestens 3 mm Kontaktöffnung, z.B. all- polig trennende elektr. Sicherung). Jeder zu diesem Lüftungssystem gehörende Stromkreis muss mit einem Fehlerstromschutz (z.B.
- Seite 8 COSMO ECODUO Betriebssspannung: 12 V DC Funktionsspannungsbereich: 0-10 V Betriebsschaltstrom: max. 5 A Anschlussleistung: max. 60 W Abmessungen: Die Steuerung können Sie zweckmäßig, Codierschalter 25,6 wie abgebildet in eine Norm- Abzweigdose (60 mm tief) oder in eine Norm-Schalterdose (66 mm tief) ein- LED (rot/grün)
- Seite 9 COSMO ECODUO Funktionsbeschreibung Codier- Wippen W 2 Programme und Luftvolumenströme schalter- stellung Wippe 1 Wippe 1 Wippe 1 Wippe 1 Wippe 2 Wippe 2 Wippe 2 Wippe 2 AUS, dreistufig 5m³/h 10 m³/h 20 m³/h Sommerlüften vierstufig 5 m³/h 10 m³/h 15 m³/h...
- Seite 10 COSMO ECODUO Geräte- anschluß- OBEN kabel Bohren Sie mit Hilfe der Bohrschablone Bohrschablone die Befestigungsbohrungen für die Innenraumblende und setzen Sie die beiliegenden Dübel ein. Hinweis: Beachten Sie die Aufschrift Position Be- „OBEN“, eine abweichende Einbaulage festigungs- ist aus strömungstechnischen Gründen bohrungen unzulässig!
- Seite 11 COSMO ECODUO Führen Sie das Anschlusskabel durch eine der Tüllen des Innengehäuse- Anschlusskabel Unterteils in den Bereich für den Tülle elektrischen Anschluss! Befestigen Sie das Innengehäuse-Unterteil mit den beiliegenden Schrauben an der Wand! Schraube (4x) Schließen Sie das Lüftungsgerät an! Netzkabel Tülle...
- Seite 12 COSMO ECODUO Lösen Sie die Abdeckung vom Rah- men indem Sie die Verbindungs- schrauben unten lösen und die Ab- deckung nach oben schieben. Markieren Sie die Befestigungsbohrun- gen für den Rahmen. Benutzen Sie dazu den Rahmen als Schablone. Die Öffnung im Rahmen muss exakt über...
- Seite 13 COSMO ECODUO Schieben Sie die Abdeckung von oben auf den Rahmen auf und fixieren Sie Hinweis: ihn mit den Verbindungsschrauben. Achten Sie darauf, dass die Abde- ckung vollständig und ohne Spalt in Wichtiger Hinweis: die Oberkante des Rahmens spür-...
- Seite 14 COSMO ECODUO Deckel Filter Ein verschmutzter Filter wird durch dauerhaft rotes Leuchten der LED der Steuerung unterhalb des Schalters signalisiert. Designblende abnehmen, Filter ent- nehmen, neuen und Designblende aufsetzen. Die Lüftungsöffnungen dürfen nicht zugestellt oder verdeckt werden. Rücksetzen der Filterwechselanzeige...
- Seite 15 COSMO ECODUO...
- Seite 16 Sämtliche Bild-, Produkt-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung. Technische Änderungen vorbehalten. Modell- und Produktansprüche können nicht geltend gemacht werden.
