10

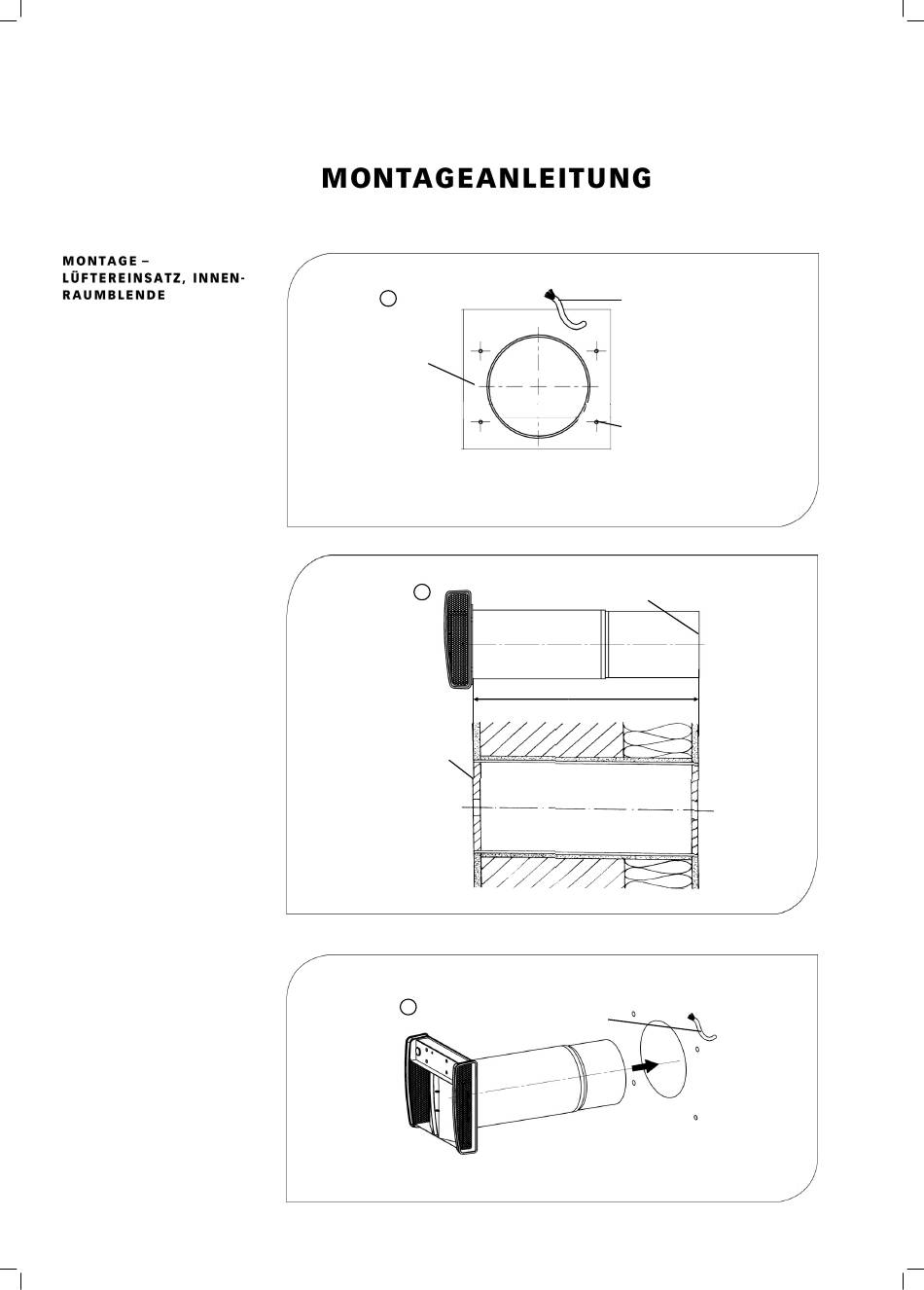

Bohren Sie mit Hilfe der Bohrschablone
die Befestigungsbohrungen für die
Innenraumblende und setzen Sie die
beiliegenden Dübel ein.
Hinweis: Beachten Sie die Aufschrift
„OBEN", eine abweichende Einbaulage
ist aus strömungstechnischen Gründen
unzulässig!
Entfernen Sie die Putzschutzdeckel.
Kürzen Sie den EPP- Adapter auf die
Länge des Montagerohres. Bei Rohrlän-
gen über 500 mm können zusätzliche
Adapterstücke montiert werden!
Führen Sie das Lüftungsgerät
(Innengehäuse-Unterteil, Wärmetau-
schereinheit und EPP-Adapter) in das
Montagerohr ein!
COSMO ECODUO
1
Bohrschablone
Bohrdurchmesser: 6mm
2
Wärmetauscher-
einheit
Putzschutz-
deckel
innen
3
Geräte-
anschluß-
OBEN
kabel
Position Be-
festigungs-
bohrungen
(4x)
Hier kürzen
EPP-
Adapter
gleiche
Länge
Montagerohr
Geräteanschluss-
kabel
