- Seite 1 Pro WS X570-ACE...
- Seite 2 Software-Lizenzen vorgeschrieben. Wenn Sie jedoch Probleme bei der Erlangung des vollständigen entsprechenden Quellcodes haben, sind wir sehr dankbar, wenn Sie uns eine Mitteilung an die E-Mail-Adresse gpl@asus.com unter Angabe des Produkts und der Beschreibung des Problems senden (schicken Sie bitte KEINE großen Anhänge wie Quellcode-Archive, etc. an diese E-Mail-...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ..........................iv Über dieses Handbuch ...........................iv Verpackungsinhalt ............................vi ASUS Pro WS X570-ACE Spezifikationsübersicht ..................vi Kapitel 1: Produkteinführung Bevor Sie beginnen ........................1-1 Motherboard-Übersicht ......................1-1 Central Processing Unit (CPU) ....................1-11 Systemspeicher .........................1-12 Kapitel 2: BIOS Informationen Verwaltung und Aktualisierung des BIOS ................2-1 BIOS-Setup-Programm .......................2-4... -
Seite 4: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 5: Wo Finden Sie Weitere Informationen
Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software-Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden. -
Seite 6: Verpackungsinhalt
4 x DIMM, max. 128 GB, DDR4 3200 (Übertaktung) / 3000 (Übertaktung) / 2933 / 2800 / 2666 / 2400 / 2133 MHz, ungepufferter Speicher Dual-Kanal-Speicherarchitektur * Schauen Sie unter www.asus.com für die Liste qualifizierter Händler von Speichermodulen. 3. Generation AMD Ryzen™ Prozessoren - 2 x PCI Express 4.0 x16 Steckplätze (Einzeln bei x16 Modus oder Dual bei x8/x8 Modus) 2. - Seite 7 ASUS Pro WS X570-ACE Spezifikationsübersicht Integrierte Grafikkarte: AMD Ryzen™ mit Radeon™ Vega Grafikkarte Prozessoren Multi-VGA Ausgangsunterstützung: DisplayPort-/HDMI-Anschlüsse Grafik Unterstützt DisplayPort 1.2 mit einer maximalen Auflösung von 4096 x 2160 @60Hz Unterstützt HDMI 2.0b mit einer maximalen Auflösung von 4096 x 2160 @24Hz / 2560 x 1600 @60Hz 3.
-
Seite 8: Eigenschaften
- ASUS Server Management Anwendung ASUS SafeSlot - Schützen Sie Ihre Grafikkarte ASUS 5X Protection III - ASUS LANGuard: schützt das LAN vor Überspannung, Blitzschlägen und Entladungen statischer Elektrizität! - ASUS-Überspannungsschutz: Weltklasse entworfener Schutz des Netzspannungskreises - ASUS Edelstahl-Rückseite E/A : 3x höhere Korrosionsbeständigkeit für eine längere Lebensdauer! - ASUS DRAM-Überstromschutz: Verbesserter DRAM-Überstromschutz... - Seite 9 ASUS Pro WS X570-ACE Spezifikationsübersicht 3. Generation AMD Ryzen™ Prozessoren - 3 x USB 3.2 (Gen1) Anschlüsse (2 Anschlüsse auf der Rückseite [blau], 1 Anschluss auf dem Mittelboard) 2. Generation AMD Ryzen™ / 2. und 1. Generation AMD Ryzen™ mit Radeon™ Vega Grafikkarte Prozessoren - 3 x USB 3.2 (Gen1) Anschlüsse (2 Anschlüsse auf der Rückseite [blau], 1 Anschluss auf dem...
-
Seite 10: Anschlüsse
1 x T_SENSOR Header 1 x Debug-Header 256 Mb Flash ROM, UEFI AMI BIOS, PnP, SM BIOS 3.2, ACPI 6.2, Mehrsprachiges BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Assistent, F6 Qfan Kontrolle, F3 My Favorites, letztes BIOS Änderungsprotokoll, F12 PrintScreen, F9 Suche und ASUS DRAM SPD (Serial Presence Detect) -
Seite 11: Kapitel 1: Produkteinführung

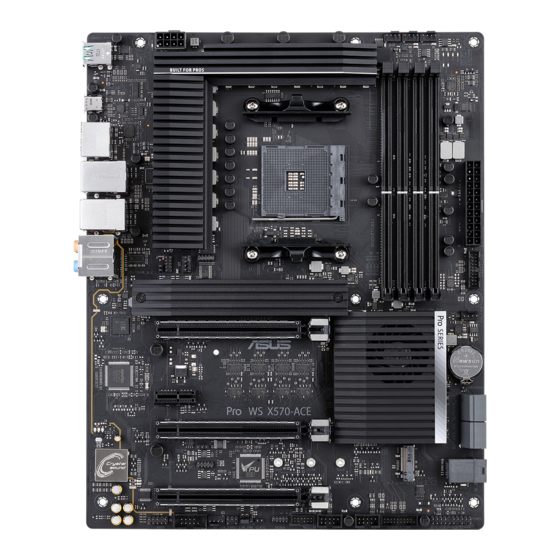

Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. Motherboard-Übersicht Platzieren Sie diese Seite in Richtung des Gehäuses Ziehen Sie das Netzkabel vor der Installation oder dem Entfernen des Motherboards. Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. ASUS Pro WS X570-ACE... -
Seite 12: Ausstattungsinhalt
1.2.1 Ausstattungsinhalt Anschlüsse/Jumper/Steckplätze Seite ATX Stromanschlüsse (24-poliger EATXPWR, 8-poliger EATX12V) AMD AM4 CPU Sockel DDR4 DIMM-Steckplätze CPU-, optionale CPU-, Gehäuse- und AIO-Pumpenlüfteranschlüsse (4-polig CPU_FAN, 4-polig CPU_OPT, 4-polig CHA_FAN1~3, 4-polig AIO_PUMP FAN) USB 3.2 (Gen1) Anschlüsse (20-1-polig U32G1_12; U32G1_34) SATA 6 Gb/s Anschluss (7-polig SATA6G_1-4) Mini-SAS-HD-Anschluss (U.2) System Panel Anschluss (20-3-polig PANEL) USB 2.0 Anschlüsse (10-1-polig USB1112;... - Seite 13 Ladezeiten für aufladbare USB-Geräte, optimierte Energieeffizienz IntA_P2_D- IntA_P1_D+ IntA_P2_D+ und Abwärtskompatibilität mit USB 2.0. SATA 6 Gb/s Anschluss (7-polig SATA6G_1-4) SATA6G Diese Anschlüsse verbinden Serial ATA 6.0 Gb/s Festplattenlaufwerke über Serial ATA 6.0 Gb/s Signalkabel. RSATA_TXP RSATA_TXN RSATA_RXN RSATA_RXP ASUS Pro WS X570-ACE...
- Seite 14 Mini-SAS-HD-Anschluss (U.2) Der Mini-SAS-HD-Anschluss ermöglicht es Ihnen, über ein Mini-SAS-HD- Kabel U.2-Geräte oder vier SATA-Geräte zu verbinden. System Panel Anschluss (20-3-polig PANEL) Dieser Anschluss unterstützt mehrere Funktionen für am Gehäuse befestigte Geräte. • Systembetriebs-LED (4-polig PWR_LED) Dieser 4-polige Stecker ist für die Systembetriebs-LED. Verbinden Sie das Gehäuse-Strom-LED-Kabel mit diesem Anschluss.
- Seite 15 Über den Node-Anschluss können Sie ein kompatibles Netzteil verbinden oder eine kompatible Lüftererweiterungskarte steuern. Weitere Informationen über die Geräte und die aktuellste Kompatibilitätsliste finden Sie unter www.asus.com. Thermal Sensor Anschlüsse (2-pol. T_SENSOR) Der Anschluss für thermische Sensoren ermöglicht Ihnen, einen Sensor zur Überwachung der Temperatur der Geräte und der kritischen Komponenten...
-
Seite 16: Steckplatzbeschreibung
Serieller Anschluss (10-1-polig COM) Dieser Anschluss ist für einen seriellen Anschluss (COM). Verbinden Sie das serielle Anschluss-Modul-Kabel mit diesem Anschluss und installieren dann das Modul an einer Steckplatzaussparung an der Rückseite des Gehäuses. PIN 1 Frontblenden Audioanschluss (10-1-polig AAFP) Dieser Anschluss ist für ein am Gehäuse befestigtes Frontblenden- Audio-E/A-Modul, das HD Audiostandard unterstützt. - Seite 17 Stellen Sie sicher, dass Sie den 8-poligen und 4-poligen Stromstecker anschließen, wenn Sie den CrossFireX™- oder SLI-Modus verwenden. • Wenn Sie mehrere Grafikkarten benutzen, verbinden Sie für eine bessere Umgebungstemperatur die Gehäuselüfter mit den Gehäuselüfteranschlüssen auf dem Motherboard. ASUS Pro WS X570-ACE...
- Seite 18 M.2 Sockel (M.2_1 (SOCKET3); M.2_2 (SOCKET 3)) In diesen Sockeln können Sie M.2 (NGFF) SSD-Module installieren. M.2(SOCKET3) • Für die 3. Generation AMD Ryzen™ Prozessoren unterstützt der M.2_1 Sockel das PCIe 4.0 x4 und SATA Modus M Key Design sowie Speichergeräte des Typs 2242 / 2260 / 2280 / 22110. •...
-
Seite 19: Lan-Anschluss Led-Anzeige
1 Gb/s Verbindung Orange (blinkend Bereit, um aus dem S5-Modus LAN-Port dann dauerhaft) aufzuwachen HDMI-Anschluss. Dieser Anschluss ist für einen High-Definition Multimedia Interface (HDMI)-Stecker und ist HDCP-konform für die Wiedergabe von HD DVD, Blu-Ray und anderen geschützten Inhalten. ASUS Pro WS X570-ACE... -
Seite 20: Anschluss Headset, 2-Kanal
USB 3.2 (Gen1) Typ-A Anschluss. Diese 9-poligen Universal Serial Bus (USB)-Anschlüsse sind für USB 3.2 (Gen1) Geräte vorgesehen. • USB 3.2 (Gen1)-Geräte können nur als Datenspeicher verwendet werden. • Wir empfehlen Ihnen dringend, für eine schnellere Datenübertragung und bessere Leistung alle USB 3.2 (Gen1)-Geräte mit den USB 3.2 (Gen1)-Anschlüssen zu verbinden. -
Seite 21: Central Processing Unit (Cpu)
Stellen Sie sicher, dass alle Netzleitungen ausgesteckt sind, bevor Sie die CPU installieren. Installation der CPU Falls erforderlich, bringen Sie die Wärmeleitpaste auf dem CPU-Kühlkörper und der CPU an, bevor Sie den CPU- Kühlkörper und Lüfter montieren. ASUS Pro WS X570-ACE 1-11... -
Seite 22: Systemspeicher
Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Speicherlast ein besseres Speicherkühlsystem, um die Systemstabilität zu gewährleisten. • Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). Kapitel 1: Produkteinführung 1-12... -
Seite 23: Installieren Eines Dimms
Installieren eines DIMMs Entfernen eines DIMMs ASUS Pro WS X570-ACE 1-13... - Seite 24 Kapitel 1: Produkteinführung 1-14...
-
Seite 25: Kapitel 2: Bios Informationen
Verwaltung und Aktualisierung des BIOS Speichern Sie eine Kopie der ursprünglichen Motherboard BIOS-Datei auf einen USB-Flashlaufwerk für den Fall, dass Sie das alte BIOS später wiederherstellen müssen. Verwenden Sie das ASUS Update, um das ursprüngliche BIOS des Motherboards zu kopieren. - Seite 26 2.1.2 ASUS EZ Flash 3 ASUS EZ Flash 3 ermöglicht Ihnen das Herunterladen und Aktualisieren auf das neueste BIOS über das Internet, ohne dass Sie einen startfähigen Datenträger oder ein betriebssystembasiertes Dienstprogramm benötigen. • Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten.
- Seite 27 Vor Verwendung dieses Dienstprogrammes benennen Sie die BIOS-Datei auf dem Wechseldatenträger in PROX570.CAP um. • Die BIOS-Datei auf der Motherboard Support-DVD ist eventuell älter als die auf der offiziellen ASUS- Webseite. Laden Sie die neueste BIOS-Datei von der ASUS-Website www.asus.com herunter. Wiederherstellen So stellen Sie das BIOS wieder her: Schalten Sie das System ein.
-
Seite 28: Bios-Setup-Programm
Betriebssystem herunterfahren. • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. Besuchen Sie die ASUS-Webseite www.asus.com, um die neueste BIOS-Datei für dieses Motherboard • herunterzuladen. •... - Seite 29 Fenster zum Advanced Mode In Häufig gestellte (Erweiterter Modus) umschalten Lädt die optimierten Standardwerte Fragen suchen Klicken Sie zum Anzeigen von Startgeräten Auswahl der Bootgeräteprioritäten Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. ASUS Pro WS X570-ACE...
-
Seite 30: Erweiterter Modus
2.2.2 Erweiterter Modus Advanced Mode (Erweiterter Modus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Zum Aufrufen des EZ Modus klicken Sie EzMode(F7) oder drücken Sie <F7>. Suche (F9) Konfigurationsfelder Bildlaufleiste... -
Seite 31: Menüelemente
Diese Schaltfläche oberhalb der Menüleiste zeigt die aktuellen Einstellungen Ihrer Lüfter. Verwenden Sie diese Taste, um die Lüfter manuell auf Ihre gewünschten Einstellungen zu ändern. Suche (F9) Mit dieser Schaltfläche können Sie nach BIOS-Elementen suchen, indem Sie den Namen des Elements eingeben, um die zugehörige Elementliste zu finden. ASUS Pro WS X570-ACE... -
Seite 32: In Häufig Gestellte Fragen Suchen
Bewegen Sie Ihren Mauszeiger zur Anzeige eines QR-Codes über diese Schaltfläche, scannen Sie diesen Code mit Ihrem Mobilgerät zur Verbindung mit der Seite mit häufig gestellten Fragen zum BIOS auf der ASUS-Support- Webseite. Alternativ können Sie den folgenden QR-Code scannen: Bildlaufleiste Eine Bildlaufleiste befindet sich an der rechten Seite eines Menübildschirms, wenn es Elemente außerhalb des... -
Seite 33: Exit-Menü
Drücken der Taste <Esc> erscheint ein Bestätigungsfenster. Wählen Sie OK, um die Änderungen zu verwerfen und das Setup zu beenden. EFI Shell von USB-Laufwerken starten Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem der verfügbaren USB Geräte zu laden. ASUS Pro WS X570-ACE... - Seite 34 Kapitel 2: BIOS Informationen 2-10...
-
Seite 35: Anhang
Anhang Anhang Hinweise Informationen zur FCC-Konformität Verantwortliche Stelle: Asus Computer International Adresse: 48720 Kato Rd., Fremont, CA 94538, USA Telefon- / Fax-Nr.: (510)739-3777 / (510)608-4555 Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. -
Seite 36: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)
Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. -
Seite 37: Asus Recycling/Rücknahmeservices
REACH Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/REACH.htm. Das Motherboard NICHT im normalen Hausmüll entsorgen. Dieses Produkt wurde entwickelt, um ordnungsgemäß... - Seite 38 Directives. complet al declaraţiei de conformitate a Uniunii Europene se găseşte la: Full text of EU declaration of conformity is available at: www.asus.com/support www.asus.com/support Français AsusTek Computer Inc. déclare par la présente que cet appareil est Srpski ASUSTeK Computer Inc.
-
