Inhaltszusammenfassung für Asus Republic Of Gamers ROG STRIX X570-E GAMING

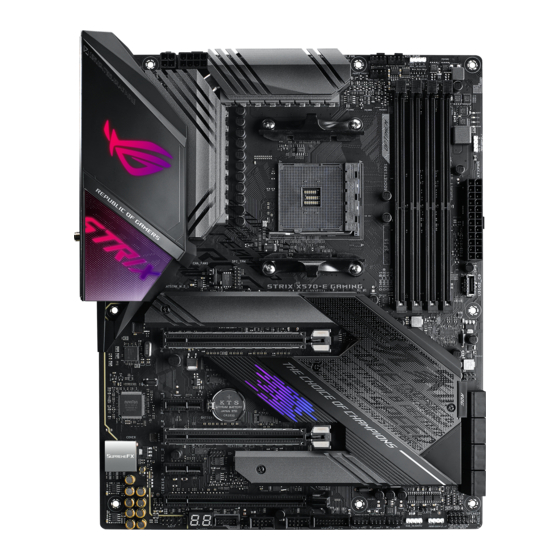

- Seite 1 ROG STRIX X570-E GAMING...
-
Seite 2: Erste Ausgabe Mai 2019
Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ................... v Über dieses Handbuch ....................vi ROG STRIX X570-E GAMING Spezifikationsübersicht ......... viii Verpackungsinhalt ....................xii Installationswerkzeuge und Komponenten ............xiii Kapitel 1: Produkteinführung Motherboard-Übersicht ................1-1 1.1.1 Bevor Sie beginnen ..............1-1 1.1.2 Motherboard-Layout ..............1-2 1.1.3 Central Processing Unit (CPU) ........... - Seite 4 Netzwerkstapelkonfiguration ............. 3-17 3.6.12 AMD CBS .................. 3-17 Überwachungsmenü ................3-18 Boot Menü....................3-18 Tools-Menü ....................3-19 3.9.1 ASUS EZ Flash 3 Utility ............3-19 3.9.2 ASUS Sicheres Löschen ............3-19 3.9.3 ASUS Benutzerprofil ..............3-21 3.9.4 ASUS SPD-Information ............. 3-21 3.9.5...
-
Seite 5: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 6: Über Dieses Handbuch
Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software- Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. -
Seite 7: Anmerkungen Zu Diesem Handbuch
Anmerkungen zu diesem Handbuch Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden. GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen. ACHTUNG: Informationen, um beim Ausführen einer Aufgabe Schäden an den Komponenten zu vermeiden. -
Seite 8: Rog Strix X570-E Gaming Spezifikationsübersicht
(Übertaktung) / 2933 (Übertaktung) / 2800 (Übertaktung) / 2666 / 2400 / 2133 MHz, ungepufferter Speicher Dual-Kanal-Speicherarchitektur * Schauen Sie unter www.asus.com für die Liste qualifizierter Händler von Speichermodulen. 3. Generation AMD Ryzen™ Prozessoren 2 x PCIe 4.0 x16 SafeSlots (unterstützen x16, x8/x8) 2. - Seite 9 ROG STRIX X570-E GAMING Spezifikationsübersicht 3. Generation AMD Ryzen™ Prozessoren - 1 x M.2 Sockel 3 mit M Key, Typ 2242/2260/2280/22110 Speichergeräteunterstützung (PCIE 4.0 x4 und SATA Modus) 2. Generation AMD Ryzen™ / 2. und 1. Generation AMD Ryzen™ mit Radeon™ Vega Grafikkarte Prozessoren - 1 x M.2 Sockel 3 mit M Key, Typ 2242/2260/2280/22110 Speicher Speichergeräteunterstützung (PCIE 3.0 x4 und SATA Modus)
- Seite 10 - AI Suite 3 - ASUS EZ Do-It-Yourself - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS Dual Intelligent Processors 5 - Optimiertes 5-Wege-Tuning vereinigt perfekt TPU Insight, EPU Sonderfunktionen Guidance, DIGI+ VRM, Fan Expert 4 und Turbo App...
- Seite 11 ROG STRIX X570-E GAMING Spezifikationsübersicht Gamer’s Guardian - DRAM Überstromschutz - ESD-Guards für LAN-, Audio-, KBMS- und USB-Anschlüsse Sonderfunktionen - Sehr robuste Komponenten - SafeSlot - Procool - DIGI+ VRM 1 x HDMI Anschluss 1 x DisplayPort 1 x USB BIOS-Flashback Taste 1 x BIOS-Flashback-LED Rückseite E/A- 8 x USB 3.2 (Gen2) Anschlüsse (7 x Typ-A, 1 x Typ-C )
-
Seite 12: Verpackungsinhalt
1 x 4-in-1 SATA 6 Gb/s Kabel 1 x Verlängerungskabel für RGB-Leisten Kabel 1 x Verlängerungskabel für ansteuerbare RGB-Leisten 1 x Thermistorkabel 1 x ASUS 2x2 Dual-Band-WLAN-Antenne 1 x 2-in-1 M.2 Schraubenpaket 1 x ROG STRIX Türaufhänger Zubehör 1 x ROG Strix Aufkleber... -
Seite 13: Installationswerkzeuge Und Komponenten
Installationswerkzeuge und Komponenten 1 Tüte mit Schrauben Philips (Kreuz)-Schraubenzieher PC Gehäuse Netzteil AMD AM4 CPU CPU-Lüfter, kompatibel mit AMD AM4/AM3 DDR4 DIMM SATA Festplattenlaufwerk SATA optisches Laufwerk (optional) Grafikkarte (optional) Das Werkzeug und die Komponenten, die in der Tabelle aufgelistet sind, sind nicht im Motherboard-Paket enthalten. -
Seite 15: Kapitel 1: Produkteinführung
Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. ASUS ROG STRIX X570-E GAMING... -
Seite 16: Motherboard-Layout
1.1.2 Motherboard-Layout 24.4cm(9.6in) RGB_HEADER1 AIO_PUMP EATX12V_2 EATX12V_1 HDMI_DP CPU_FAN CPU_OPT BOOT DIGI +VRM DRAM BIOS_FLBK FLBK_LED U32G2_1-4 LAN2_U32G2_56 U32G2_C8 LAN1_U32G2_7 M.2(WIFI) SPI_TPM AUDIO STRIX X570-e GAMING 8125-CG 22110 2280 2260 2242 PCIEX16_1 Intel ® I211AT PCH_LED1 PCH_LED3 PCH_LED2 ® Super PCIE_X1_1 X570 BATTERY... -
Seite 17: Ausstattungsinhalt
20. Frontblenden Audioanschluss (10-1-polig AAFP) 1-13 21. PCIe 4.0/3.0 x16 Steckplatz (PCIE_X16_1/2/3) 22. PCIe 4.0 x1 Steckplatz (PCIE_X1_1/2) 23. PCH-LED 24. PCH-Lüfteranschlüsse (4-polig PCH_FAN) 1-22 25. LED-Anschluss (13-polig LED1_CON1) 1-16 26. BIOS-Flashback-LED (FLBK_LED) 27. BIOS-Flashback-Taste (BIOS_FLBK) 2-13 ASUS ROG STRIX X570-E GAMING... -
Seite 18: Central Processing Unit (Cpu)
1.1.3 Central Processing Unit (CPU) Das Motherboard ist mit einem AM4 Sockel für 3. und 2. Generation AMD Ryzen™ / 2. und 1. Generation AMD Ryzen™ mit Radeon™ Vega Grafikkarte Prozessoren ausgestattet. STRIX X570-e GAMING ROG STRIX X570-E GAMING CPU socket AM4 Der AM4 Sockel hat eine andersartige Pinbelegung. -
Seite 19: Empfohlene Speicherkonfigurationen
Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. ASUS ROG STRIX X570-E GAMING... -
Seite 20: Erweiterungssteckplätze
1.1.5 Erweiterungssteckplätze Trennen Sie das Stromkabel, bevor Sie Erweiterungskarten hinzufügen oder entfernen . Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. STRIX X570-e GAMING PCIEX16_1 PCIE_X1_1 PCIEX16_2 PCIE_X1_2 PCIEX16_3 SP Nr. Steckplatzbeschreibung PCIe 4.0/3.0 x16_1 Steckplatz PCIe 4.0 x1_1 Steckplatz PCIe 4.0/3.0 x16_2 Steckplatz PCIe 4.0 x1_2 Steckplatz PCIe 4.0 x16_3 Steckplatz... - Seite 21 Stellen Sie sicher, dass Sie den 8-poligen und 4-poligen Stromstecker anschließen, wenn Sie den CrossFireX™- oder SLI-Modus verwenden. • Wenn Sie mehrere Grafikkarten benutzen, verbinden Sie für eine bessere Umgebungstemperatur die Gehäuselüfter mit den Gehäuselüfteranschlüssen auf dem Motherboard. ASUS ROG STRIX X570-E GAMING...
-
Seite 22: Onboard Leds
1.1.6 Onboard LEDs Q-LEDs (DRAM, CPU, VGA, BOOT) Die Q-LEDs prüfen Schlüsselkomponenten (DRAM, CPU, VGA-Karte und Systemstartgeräte) der Reihe nach während des Motherboard-Startvorgangs. Falls ein Fehler gefunden wurde, leuchtet die entsprechende LED, bis das Problem gelöst ist. Dieses benutzerfreundliche Design bietet eine intuitive Möglichkeit zur sekundenschnellen Lokalisierung des Stammproblems. - Seite 23 Abbildung finden Sie die Position der PCH-LEDs auf dem Motherboard. STRIX X570-e GAMING PCH LED Lighting ROG STRIX X570-E GAMING PCH_LED Lighting BIOS-Flashback-LED (FLBK_LED) Die FLBK-LED leuchtet, wenn die USB-Flashback-Taste für drei Sekunden gedrückt wird. FLBK_LED STRIX X570-e GAMING ROG STRIX X570-E GAMING FLBK_LED ASUS ROG STRIX X570-E GAMING...
-
Seite 24: Headers
Q-Code LED Der Q-Code-LED bietet Ihnen einen 2-stelligen Fehlercode, der den Systemstatus anzeigt. Details finden Sie in der Q-Code-Tabelle auf der nächsten Seite. STRIX X570-e GAMING ROG STRIX X570-E GAMING Q-Code LED 1.1.7 Headers RTC-RAM-Löschen-Jumper (2-polig CLRTC) Dieser Jumper ermöglicht Ihnen das Löschen der CMOS RTC RAM Daten der Systemeinstellungsinformationen, wie Datum, Zeit und Systemkennwörter. - Seite 25 12 V Anschluss mit dem 12 V Header auf dem Motherboard richtig justiert wurde. • Die LED-Leiste leuchtet nur, wenn das System in Betrieb ist. • Die LED-Leiste muss separat erworben werden. ASUS ROG STRIX X570-E GAMING 1-11...
- Seite 26 Ansteuerbarer RGB-Header (4-1-poliger ADD_GEN2_1/2) Diese Anschlüsse sind für einzeln ansteuerbare RGB WS2812B LED-Leisten mit eingebauten WS2811 LED-Treiber-ICs. ADD_GEN2_1 Ground Data PIN 1 STRIX X570-e GAMING ADD_GEN2_2 PIN 1 ROG STRIX X570-E GAMING ADD_HEADER headers Der ansteuerbare RGB Header unterstützt ansteuerbare RGB WS2812B LED-Leisten (5V/ Data/Ground) mit einer maximalen Leistung von 3 A (5 V) und maximal 120 LEDs.
-
Seite 27: Interne Anschlüsse
AAFP STRIX X570-e GAMING HD-audio-compliant pin definition ROG STRIX X570-E GAMING Analog front panel connector Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. ASUS ROG STRIX X570-E GAMING 1-13... - Seite 28 AMD Serielle ATA 6 Gb/s Anschlüsse (7-polig SATA6G_1-8) Diese Anschlüsse verbinden Serielle ATA 6.0 Gb/s-Festplattenlaufwerke über Serielle ATA 6.0 Gb/s Signalkabel. Wenn Sie Serielle ATA-Festplatten installiert haben, können Sie eine RAID 0, RAID 1 und RAID 10 Konfiguration über den integrierten AMD X570-Chipsatz erstellen. SATA6G_1 SATA6G_2 RSATA_TXP1...
- Seite 29 ROG STRIX X570-E GAMING USB 3.2 Gen1 connectors Das USB 3.2 (Gen1) Modul muss separat erworben werden. Das angeschlossene USB 3.2 (Gen1)-Gerät kann im xHCI- oder EHCI-Modus ausgeführt werden, je nach Einstellung des Betriebssystems. ASUS ROG STRIX X570-E GAMING 1-15...
- Seite 30 USB 2.0 Anschlüsse (10-1-polig USB12; USB34) Diese Stecker sind für USB 2.0 Anschlüsse. Verbinden Sie das USB- Modulkabel mit einem dieser Anschlüsse, und installieren Sie das Modul in einer Steckplatzaussparung an der Rückseite des Systemgehäuses. Diese USB-Anschlüsse erfüllen die USB-2.0-Spezifikation, die bis zu 480 Mb/s Übertragungsgeschwindigkeit unterstützt.
- Seite 31 Sekunden, während das System eingeschaltet ist, dann wird das System ausgeschaltet. • Reset-Taste (2-polig RESET) Verbinden Sie diesen 2-poligen Anschluss mit dem am Gehäuse befestigten Reset- Schalter, um das System ohne Ausschalten neu zu starten. ASUS ROG STRIX X570-E GAMING 1-17...
-
Seite 32: Betrieb
CPU-, optionale CPU- und Gehäuselüfteranschlüsse; M.2-Lüfteranschluss, Wasserpumpen+ - und AIO-Pumpenanschlüsse (4-polig CPU_FAN, 4-polig CPU_OPT, 4-polig CHA_FAN1-3; 4-polig M.2_FAN, 4-polig W_PUMP+, 4-polig AIO_PUMP) Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss. CPU_FAN AIO_PUMP CPU_OPT... - Seite 33 Stromversorgung nicht ausreicht. • Wenn Sie zwei oder mehrere High-End PCI-Express x16-Karten benutzen möchten, verwenden Sie ein Netzteil mit 1000W Leistung oder höher, um die Systemstabilität zu gewährleisten. ASUS ROG STRIX X570-E GAMING 1-19...
- Seite 34 M.2 Sockel (M.2_1; M.2_2) In diesen Sockeln können Sie M.2 SSD-Module installieren. M.2_1(SOCKET3) 22110 2280 2260 2242 M.2_2(SOCKET3) STRIX X570-e GAMING 22110 2280 2260 2242 ROG STRIX X570-E GAMING M.2 sockets • Für die 3. Generation AMD Ryzen™ Prozessoren unterstützt der M.2 Sockel 3 das PCIe 4.0 x4 und SATA Modus M Key Design sowie Speichergeräte des Typs 2242 / 2260 / 2280 / 22110.
-
Seite 35: Node Anschluss (12-1-Polig Node)
Das SPI TPM-Modul muss separat erworben werden. Node Anschluss (12-1-polig NODE) Über diesen Anschluss können Sie ein kompatibles Netzteil verbinden oder eine kompatible Lüftererweiterungskarte steuern. STRIX X570-e GAMING ROG STRIX X570-E GAMING Node connector ASUS ROG STRIX X570-E GAMING 1-21... - Seite 36 PCH-Lüfteranschluss (4-polig PCH_FAN) Der PCH-Lüfteranschluss dient dazu, den PCH-Lüfter an Ihrer PCH-Abdeckung zu befestigen. PCH_FAN STRIX X570-e GAMING PIN 1 ROG STRIX X570-E GAMING PCH FAN header 1-22 Kapitel 1: Produkteinführung...
-
Seite 37: Kapitel 2: Grundinstallation
Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. Entfernen Sie die Schrauben, mit denen die PCH-Abdeckung befestigt ist (A), entfernen Sie dann die PCH-Abdeckung selbst (B). ASUS ROG STRIX X570-E GAMING... - Seite 38 Entfernen Sie die Schrauben, mit denen der M.2 Kühlkörper befestigt ist (A), entfernen Sie dann den M.2 Kühlkörper selbst (B). Setzen Sie neun (9) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. STRIX X570-e GAMING Ziehen Sie die Schrauben NICHT zu fest! Sonst wird das Motherboard beschädigt.
-
Seite 39: Cpu Installation
Sie eine CPU verwenden, die für den AM4 Sockel ausgelegt ist. Die CPU passt nur in einer Richtung hinein. Wenden Sie KEINE Gewalt an beim Einstecken der CPU in den Sockel, um ein Verbiegen der Kontakte am Sockel und eine Beschädigung der CPU zu vermeiden! ASUS ROG STRIX X570-E GAMING... -
Seite 40: Installieren Von Cpu-Kühlkörper Und Lüfter
2.1.3 Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf dem CPU-Kühlkörper und der CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren. CPU-Kühlkörper und Lüfter, Typ 1 Kapitel 2: Grundinstallation... - Seite 41 CPU-Kühlkörper und Lüfter, Typ 2 Bei Verwendung dieses CPU-Lüftertyps entfernen Sie nur die Schrauben und das Feststellbauteil. Entfernen Sie nicht die Platte auf der Unterseite. ASUS ROG STRIX X570-E GAMING...
- Seite 42 So installieren Sie einen AIO-Kühler AIO_PUMP CPU_FAN CPU_OPT Kapitel 2: Grundinstallation...
-
Seite 43: Dimm Installation
2.1.4 DIMM Installation Entfernen eines DIMMs ASUS ROG STRIX X570-E GAMING... -
Seite 44: Atx Stromversorgung
2.1.5 ATX Stromversorgung ODER • Schließen Sie NICHT nur den 4-poligen Stromstecker an, sonst könnte das Motherboard aufgrund starker Inanspruchnahme überhitzen. • Stellen Sie sicher, dass Sie den 8-poligen Stromstecker oder beide, den 8-poligen und 4-poligen Stromstecker anschließen. 2.1.6 SATA-Geräteanschlüsse ODER Kapitel 2: Grundinstallation... -
Seite 45: E/A-Anschlüsse Auf Der Frontseite
Dieser Anschluss passt nur in einer Richtung. Drücken Sie den Anschluss, bis er einrastet. So installieren Sie den So installieren Sie den Frontblenden Audio-Anschluss USB 2.0 Anschluss AAFP USB 2.0 So installieren Sie den Systemlautsprecheranschluss ASUS ROG STRIX X570-E GAMING... -
Seite 46: Erweiterungskarte Installieren
2.1.8 Erweiterungskarte installieren PCIe-x16-Karten installieren PCIe-x1-Karten installieren 2-10 Kapitel 2: Grundinstallation... -
Seite 47: M.2 Installation
2.1.9 M.2 Installation Der unterstützte M.2-Typ variiert je nach Motherboard. M.2 Installation Bevor Sie das Motherboard am Gehäuse befestigen, entfernen Sie bitte zunächst die PCH-Abdeckung und danach den M.2 Kühlkörper. ASUS ROG STRIX X570-E GAMING 2-11... -
Seite 48: Installation Der Wlan-Antenne
Schließen Sie die mitgelieferten ASUS 2x2 Dualband WLAN-Antennen an die WLAN- Anschlüsse auf der Rückseite des Gehäuses an. • Stellen Sie sicher, dass die ASUS 2x2 Dualband WLAN-Antennen fest an den WLAN- Anschlüssen installiert sind. • Stellen Sie sicher, dass sich die Antennen mindestens 20 cm entfernt von allen Personen befinden. -
Seite 49: Bios Update Utility
Wir empfehlen Ihnen, einen USB 2.0 Speichergerät zu verwenden, um die neueste BIOS- Version für eine bessere Kompatibilität und Stabilität zu speichern. Besuchen Sie https://www.asus.com/support/, um die neueste BIOS-Version für dieses Motherboard herunterzuladen. Benennen Sie die Datei in SX570EG.CAP um und kopieren Sie sie dann auf Ihr USB- Speichergerät. -
Seite 50: Rücktafel- Und Audio-Anschlüsse Des Motherboards
Rücktafel- und Audio-Anschlüsse des Motherboards 2.3.1 Hintere E/A-Anschlüsse Rücktafelanschlüsse DisplayPort USB 3.2 (Gen2) Anschlüsse 1~4 2,5G LAN (RJ-45) Anschluss* LAN (RJ-45) Anschluss* WLAN 802.11 a/b/g/n/ac/ax, Bluetooth V5.0 Audio E/A-Anschlüsse** Optischer S/PDIF-Ausgang USB 3.2 (Gen2) Typ-C-Anschluss C8 USB 3.2 (Gen2) Anschluss 7 USB 3.2 (Gen2) Anschlüsse 5 und 6 USB-BIOS-Flashback-Taste HDMI-Anschluss... - Seite 51 Anschluss 4-Kanal 5.1-Kanal 7.1-Kanal 2-Kanal Hellblau Line In Line In Line In Seitenlautsprecher Hellgrün Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher Rosa Mikrofoneingang Mikrofoneingang Mikrofoneingang Mikrofoneingang Orange – – Mitte/Subwoofer Mitte/Subwoofer Schwarz – Rücklautsprecher Rücklautsprecher Rücklautsprecher ASUS ROG STRIX X570-E GAMING 2-15...
-
Seite 52: Audio E/A-Anschlüsse
2.3.2 Audio E/A-Anschlüsse Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von 2-Kanal-Lautsprechern 2-16 Kapitel 2: Grundinstallation... - Seite 53 Anschluss von 4-Kanal-Lautsprechern Anschluss von 5.1-Kanal Lautsprechern Anschluss von 7.1-Kanal Lautsprechern ASUS ROG STRIX X570-E GAMING 2-17...
-
Seite 54: Erstmaliges Starten
Erstmaliges Starten Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses. Verbinden Sie das Netzkabel mit einer Steckdose, die einen Überspannungsschutz besitzt. -
Seite 55: Kapitel 3: Bios-Setup
BIOS Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI- Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen. -
Seite 56: Bios-Setup-Programm
Sie den RTC RAM über die CMOS-löschen-Taste löschen. • Das BIOS-Setup-Programm unterstützt keine Bluetooth-Geräte. Besuchen Sie bitte die ASUS-Webseite für ein ausführliches Handbuch zum BIOS. BIOS Menü Das BIOS-Setup-Programm kann in zwei Modi ausgeführt werden: EZ Mode und Advanced Mode (Erweiterter Modus). Sie können die Modi unter Setup-Modus im Abschnitt Boot- Menü... -
Seite 57: Erweiterter Modus
Menüelemente Menüleiste Sprache MyFavorite(F3) Qfan Kontrolle(F6) Suche (F9) Bildlaufleiste Geht zurück zu Hot Keys Allgemeine Hilfe Konfigurationsfelder EZ Mode Popup-Menü In Häufig gestellte Fragen suchen Untermenüelemente Zuletzt geänderte Einstellungen Zeigt die CPU-Temperatur, CPU- und Speicherspannungsausgang ASUS ROG STRIX X570-E GAMING... -
Seite 58: Menüelemente
Menüleiste Oben im Bildschirm gibt es eine Menüleiste mit folgenden Optionen: Zum Speichern häufig genutzter Systemeinstellungen und Favoriten Konfigurationen. Main (Basis) Hier können Sie die Systemhaupteinstellungen ändern. Ai Tweaker Hier können Sie die Einstellungen für die Übertaktung ändern. Erweitert Hier können Sie die erweiterten Systemeinstellungen ändern. Hier können Sie die Systemtemperatur, Energieverbrauch anzeigen Überwachen und Lüftereinstellungen ändern. -
Seite 59: In Häufig Gestellte Fragen Suchen
Bewegen Sie Ihren Mauszeiger zur Anzeige eines QR-Codes über diese Schaltfläche, scannen Sie diesen Code mit Ihrem Mobilgerät zur Verbindung mit der Seite mit häufig gestellten Fragen zum BIOS auf der ASUS-Support-Webseite. Alternativ können Sie den folgenden QR-Code scannen: Hot keys Diese Taste oberhalb der Menüleiste enthält die Navigationstasten für das BIOS-Setup-... -
Seite 60: Ez Modus
3.2.2 EZ Modus EZ Mode bietet Ihnen einen Überblick über die Grundsysteminfos und ermöglicht die Auswahl der Sprache, Systembetriebsmodus und Bootpriorität der Geräte. Um vom Erweiterten Modus in den EZ-Modus zu wechseln, klicken Sie auf EZ Mode (EZ- Modus) (F7) oder drücken die <F7>-Schnelltaste. Zeigt CPU-/Motherboard-Temperatur, Zeigt die Systemeigenschaften des CPU-Spannungsausgabe, CPU-/... -
Seite 61: Q-Fan Control
Wählen sie ein Profil um es für Zum Übernehmen der den Lüfter zu übernehmen Lüftereinstellungen anklicken Klicken Sie zum Zurückkehren zum Hauptmenü Zum Rückgängigmachen der Änderungen anklicken Wählen Sie dies, um den Lüfter manuell zu konfigurieren ASUS ROG STRIX X570-E GAMING... - Seite 62 Konfiguriere Lüfter manuell Wählen Sie Manuell aus der Liste der Profile, um die Betriebsgeschwindigkeit Ihrer Lüfter manuell zu konfigurieren. Geschwindigkeitspunkte Wählen Sie dies, um den Lüfter manuell zu konfigurieren So konfigurieren Sie Ihre Lüfter: Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen.
-
Seite 63: Ez Tuning Wizard
Zum Öffnen des EZ Tuning Wizard Bildschirms drücken Sie <F11> auf Ihrer Tastatur . Klicken Sie dann auf Next oder klicken Sie am BIOS-Bildschirm auf (Weiter). Wählen Sie ein PC-Szenario: Daily Computing (Tägliche Computerarbeiten) oder Gaming/Media Editing (Spielen/Medienbearbeitung), klicken Sie dann auf Next (Weiter). ASUS ROG STRIX X570-E GAMING... -
Seite 64: Favoriten
Wählen Sie ein Hauptkühlsystem BOX cooler, Tower cooler, Water cooler (BOX- Kühler, Tower-Kühler, Wasserkühler) oder I'm not sure (Ich bin nicht sicher), klicken Sie dann auf Next (Weiter). Klicken Sie nach Auswahl des Hauptkühlsystems auf Next (Weiter), klicken Sie dann zum Starten von OC Tuning (Übertaktungsabstimmung) auf Yes (Ja). -
Seite 65: Hinzufügen Von Elementen Zu Meine Favoriten
Sie können zu 'My Favorites' keine vom Benutzer verwalteten Elemente, wie Sprache und Startreihenfolge, hinzufügen. Klicken Sie Beenden oder drücken Sie <esc> um den Setup Tree Map Bildschirm zu schließen. Gehen Sie zum MyFavorites Menü, um die gespeicherten BIOS-Elemente anzuzeigen. ASUS ROG STRIX X570-E GAMING 3-11... -
Seite 66: Hauptmenü
Hauptmenü Beim öffnen des Advanced Mode im BIOS-Setup-Programms erscheint das Hauptmenü. Das Hauptmenü verschafft Ihnen einen Überblick über die grundlegenden Systeminfos und ermöglicht die Einstellung des Systemdatums, der Zeit, der Menüsprache und der Sicherheitseinstellungen. Sicherheit Die Sicherheit-Menüelemente erlauben Ihnen die Systemsicherheitseinstellungen zu ändern. •... -
Seite 67: Advanced-Menü
Tasten <+> und <->, um die Werte einzustellen. EPU-Stromsparmodus Die ASUS EPU (Energy Processing Unit) setzt die CPU in ihre minimalen Stromverbrauch- Einstellungen. Aktivieren Sie dieses Element, um eine geringere CPU Core/Cache-Spannung festzulegen und den besten Energiesparzustand zu erreichen. Konfigurationsoptionen: [Disabled] [Enabled] Hier können Sie die CPU- und DRAM-Frequenz und Spannung für eine verbesserte... -
Seite 68: Bixby Ide Konfiguration
PSS Unterstützung Mit diesem Element können Sie die Erzeugung von ACPI_PPC, _PSS und _PCT Objekten aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] NX Modus Mit diesem Element können Sie die Funktion No-execute page protection aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] SVM Modus Mit diesem Element können Sie die CPU-Virtualisierung aktivieren oder deaktivieren. -
Seite 69: Onboard-Gerätekonfiguration
Konfigurationsoptionen: [All On] [Stealth] [Aura Only] [Aura Off] Q-Code-LED Funktion [Disabled] Deaktiviert die Q-Code-LED. [POST Code Only] Zeigt den POST (Power-On Self-Test)-Code auf der Q-Code-LED an. [Auto] Zeigt automatisch den POST (Power-On Self-Test)-Code und die CPU-Temperatur auf der Q-Code-LED an. ASUS ROG STRIX X570-E GAMING 3-15... -
Seite 70: Wlan-Controller
Wenn das System im Ruhezustand, Tiefschlafmodus oder Soft-Off-Modus ist Dieses Element ermöglicht Ihnen das Ein- oder Ausschalten der RGB LED- Beleuchtung, wenn sich das System im Ruhezustand, Tiefschlafmodus oder Soft-Off- Modus befindet. Konfigurationsoptionen: [All On] [Stealth] [Aura Only] [Aura Off] Realtek 2,5G LAN-Controller Dieses Element ermöglicht Ihnen die Aktivierung oder Deaktivierung der Realtek 2,5G LAN- Controller. -
Seite 71: Pci Subsystem Einstellungen
Mit den Elementen in diesem Menü können Sie die NVMe-Geräteoptionen konfigurieren. 3.6.11 Netzwerkstapelkonfiguration Die Elemente in diesem Menü ermöglichen Ihnen das Aktivieren oder Deaktivieren des UEFI Netzwerkstapels. 3.6.12 AMD CBS Mit den Elementen in diesem Menü können Sie die AMD CBS Einrichtungsseite konfigurieren. ASUS ROG STRIX X570-E GAMING 3-17... -
Seite 72: Überwachungsmenü
Überwachungsmenü Das Überwachungsmenü zeigt die Systemtemperatur/den Energiestatus an und erlaubt die Anpassung der Lüftereinstellungen. Q-Fan-Konfiguration Mit den Unterelementen in diesem Menü können Sie die Q-Fan-Funktionen konfigurieren. Qfan Tuning Klicken Sie, um die niedrigste Geschwindigkeit automatisch zu erkennen und konfigurieren Sie den minimalen Arbeitszyklus für jeden Lüfter. Boot Menü... -
Seite 73: Boot-Aussetzung
Hier können Sie ASUS EZ Flash 3 ausführen. Wenn Sie <Enter>drücken, wird eine Bestätigungsmeldung angezeigt. Verwenden Sie die Links-/Rechts-Pfeiltasten, um zwischen [Ja] und [Nein] zu wählen, drücken Sie dann die <Enter>-Taste zum Bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.11.2 ASUS EZ Flash 3. 3.9.2 ASUS Sicheres Löschen SSD-Geschwindigkeiten können sich wie bei jedem Speichermedium aufgrund von... - Seite 74 Eine vollständige Liste der mit ASUS Secure Erase getesteten SSDs finden Sie auf der ASUS-Support-Seite. Das Laufwerk kann instabil werden, wenn Sie ASUS Secure Erase auf einem inkompatiblen SSD ausführen. Je nach Größe kann die Löschung der Inhalte Ihrer SSD eine Weile dauern. Schalten Sie das System während des Vorgangs nicht ab.
-
Seite 75: Asus Benutzerprofil
GPU-Post Dieses Element zeigt die Informationen und empfohlene Konfiguration für die PCIE- Steckplätze, in denen die Grafikkarte in Ihrem System installiert ist. Diese Funktion wird nur bei ausgewählten ASUS Grafikkarten unterstützt. 3.9.6 ASUS Armoury Crate Mit diesem Element können Sie den Armoury Crate Download-Vorgang aktivieren. -
Seite 76: Exit Menü
EZ Update: Aktualisiert das BIOS in einer Windows-Umgebung. ASUS EZ Flash 3: Aktualisiert das BIOS über ein USB-Flash-Laufwerk. ASUS Crashfree BIOS 3: Stellt das BIOS über die Support-DVD oder einen USB-Stick wieder her, wenn die BIOS-Datei fehlerhaft ist. 3.11.1... -
Seite 77: Asus Ez Flash 3
3.11.2 ASUS EZ Flash 3 ASUS EZ Flash 3 ermöglicht Ihnen das Herunterladen und Aktualisieren auf das neueste BIOS über das Internet, ohne dass Sie eine startfähige Diskette oder ein Betriebssystem-basiertes Dienstprogramm benötigen. Die Aktualisierung über das Internet variiert je nach Region und Internetbedingungen. - Seite 78 So aktualisieren Sie das BIOS per Internet: Gehen Sie im BIOS-Setup-Programm zu Advanced Mode. Gehen Sie zum Menü Tool, wählen Sie ASUS EZ Flash Utility und drücken Sie die <Eingabetaste>. Wählen Sie via Internet (Per Internet). Drücken Sie zur Auswahl einer Internetverbindungsmethode die Links-/Rechtstaste, drücken Sie dann <Enter>.
-
Seite 79: Asus Crashfree Bios 3
Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 3-Anwendung. Sie müssen im BIOS-Setup-Programm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilität zu gewährleisten, empfehlen wir Ihnen, dass... - Seite 80 3-26 Kapitel 3: BIOS-Setup...
-
Seite 81: Kapitel 4: Raid-Support
RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errechnet und geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. ASUS ROG STRIX X570-E GAMING... - Seite 82 Kapitel 4: RAID-Support...
-
Seite 83: Anhang
CPU-Selbsttest fehlgeschlagen oder möglicher CPU-Cache-Fehler CPU-Mikrocode wurde nicht gefunden oder Mikrocode-Update ist fehlgeschlagen Interner CPU Fehler Reset PPI is ist nicht verfügbar 5C – 5F Reserviert für zukünftige AMI Fehler-Codes (Fortsetzung auf der nächsten Seite) ASUS ROG STRIX X570-E GAMING... -
Seite 84: Q-Code-Tabelle
Q-Code-Tabelle Code Beschreibung S3 Resume gestartet (S3 Resume PPI wird von DXE IPL aufgerufen) S3 Boot Skript Ausführung Video umbuchen OS S3 wake vector call E4 – E7 Reserviert für zukünftige AMI Fortschritt-Codes S3 Resume Failed S3 Resume PPI not Found S3 Resume Boot Script Error S3 OS Wake Error EC –... - Seite 85 Reserviert für ASL (siehe ASL-Statuscodes unten) Bereit für Boot Event Legacy Boot event Boot Services Event verlassen Runtime Set Virtual Address MAP Begin Runtime Set Virtual Address MAP End Legacy Option ROM Initialisierung System Reset (Fortsetzung auf der nächsten Seite) ASUS ROG STRIX X570-E GAMING...
- Seite 86 Q-Code-Tabelle Code Beschreibung USB hot plug PCI bus hot plug Aufräumen von NVRAM Konfiguration Reset (reset der NVRAM Einstellungen) B8– BF Reserviert für zukünftige AMI Codes CPU Initialisierungsfehler System Agent Initialisierungsfehler PCH Initialisierungsfehler Einige der Architektur-Protokolle sind nicht verfügbar PCI Ressourcenzuordnungsfehler. Keine Ressourcen Kein Platz für Legacy Option ROM Keine Konsolenausgabegeräte gefunden Keine Konsoleneingabegeräte gefunden...
-
Seite 87: Hinweise
Hinweise Informationen zur FCC-Konformität Verantwortliche Stelle: Asus Computer International Adresse: 48720 Kato Rd., Fremont, CA 94538, USA Telefon- / Fax-Nr.: (510)739-3777 / (510)608-4555 Identifikation des gefertigten Produkts: INTEL Wi-Fi 6 AX200 Identifikation der modularen Komponenten in der Baugruppe: Modellname: INTEL Wi-Fi 6 AX200 FCC ID: PD9AX200NG Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. -
Seite 88: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)
Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. -
Seite 89: Asus Recycling/Rücknahmeservices
REACH Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/ REACH.htm. Das Motherboard NICHT im normalen Hausmüll entsorgen. Dieses Produkt wurde entwickelt, um ordnungsgemäß wiederverwertet und entsorgt werden zu können. Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt (elektrische... - Seite 90 Précautions d’emploi de l’appareil : Soyez particulièrement vigilant quant à votre sécurité lors de l’utilisation de cet appareil dans certains lieux (les avions, les aéroports, les hôpitaux, les stations-service et les garages professionnels). Évitez d’utiliser cet appareil à proximité de dispositifs médicaux implantés. Si vous portez un implant électronique (stimulateurs cardiaques, pompes à...
- Seite 91 ASUSTek COMPUTER INC. ovim izjavljuje da je ovaj uređaj sukladan s bitnim zahtjevima i ostalim odgovarajućim odredbama direktive 2014/53/EU. Cijeli tekst EU izjave o sukladnosti dostupan je na https://www.asus.com/support/ WiFi koji radi na opsegu frekvencija 5150-5350 MHz bit će ograničen na upotrebu u zatvorenom prostoru u zemljama na donjem popisu: Zjednodušené...
- Seite 92 ASUSTek COMPUTER INC. tukaj izjavlja, da je ta naprava skladna s temeljnimi zahtevami in drugimi relevantnimii določili Direktive 2014/53/EU. Polno besedilo izjave EU o skladnosti je na voljo na https://www.asus.com/support/ WiFi, ki deluje v pasovnem območju 5150–5350 MHz, mora biti v državah, navedenih v spodnjem seznamu, omejen na notranjo uporabo: Declaración de conformidad simplificada para la UE...
-
