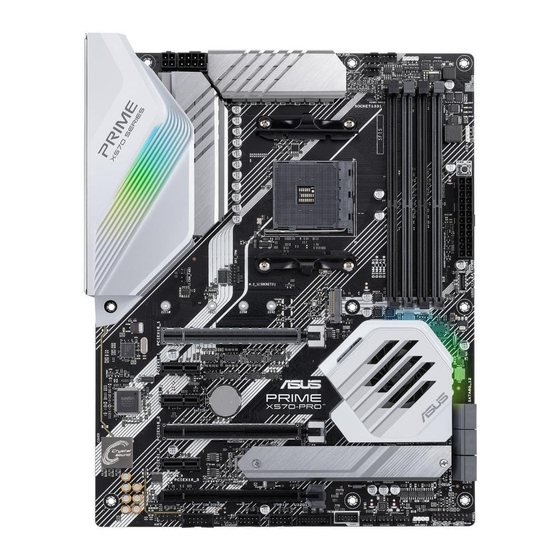

Verwandte Anleitungen für Asus PRIME X570-PRO
Inhaltszusammenfassung für Asus PRIME X570-PRO
- Seite 1 PRIME X570-PRO...
- Seite 2 Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ................... v Über dieses Handbuch ....................vi PRIME X570-PRO Spezifikationsübersicht ............viii Verpackungsinhalt ....................xii Installationswerkzeuge und Komponenten ............xiii Kapitel 1: Produkteinführung Motherboard-Übersicht ................1-1 1.1.1 Bevor Sie beginnen ..............1-1 1.1.2 Motherboard-Layout ..............1-2 1.1.3 Central Processing Unit (CPU) ........... 1-4 1.1.4... - Seite 4 Boot-Konfiguration ..............3-17 3.8.2 CSM (Compatibility Support Module) ........3-18 3.8.3 Secure Boot ................3-18 Tools-Menü ....................3-18 3.9.1 ASUS EZ Flash 3 Utility ............3-18 3.9.2 ASUS Benutzerprofil ..............3-18 3.9.3 ASUS SPD-Information ............. 3-19 3.9.4 Grafikkarteninformationen ............3-19 3.9.5...
-
Seite 5: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 6: Über Dieses Handbuch
Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software- Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. -
Seite 7: Anmerkungen Zu Diesem Handbuch
Anmerkungen zu diesem Handbuch Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden. GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen. ACHTUNG: Informationen, um beim Ausführen einer Aufgabe Schäden an den Komponenten zu vermeiden. -
Seite 8: Prime X570-Pro Spezifikationsübersicht
(Übertaktung)/2933/2800/2666/2400/2133 MHz, ungepufferter Speicher Dual-Kanal-Speicherarchitektur Unterstützung für ECC-Speicher (ECC-Modus) hängt von der CPU ab. * Schauen Sie unter www.asus.com für die Liste qualifizierter Händler von Speichermodulen. ** Die maximal unterstützte Speicherkapazität hängt von der installierten CPU ab. 3. Generation AMD Ryzen™ Prozessoren - 2 x PCIe 4.0 x16 Steckplätze (einzeln bei x16 oder dual bei x8/x8... - Seite 9 PRIME X570-PRO Spezifikationsübersicht 3. und 2. Generation AMD Ryzen™ Prozessoren - Unterstützt NVIDIA 2-Wege-SLI-Technologie - Unterstützt AMD 3-Wege-CrossFireX™-Technologie Multi-GPU Unterstützung 2. und 1. Generation AMD Ryzen™ mit Radeon™ Vega Grafikkarte Prozessoren - Unterstützt AMD 2-Wege-CrossFireX™-Technologie 3. Generation AMD Ryzen™ Prozessoren - M.2_1 Sockel 3 mit M Key, Typ 2242/2260/2280/22110...
- Seite 10 - Ansteuerbarer (Gen2) Header - Aura RGB-Leisten-Header ASUS Q-Design - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector - ASUS Q-LED (CPU, DRAM, VGA, Boot-Geräte-LED) ASUS-Exklusive-Eigenschaften - OptiMem - Turbo LAN - ASUS Ai Charger - ASUS AI Suite 3...
- Seite 11 Blitzschlägen und Entladungen statischer Elektrizität! - ASUS-Überspannungsschutz - Weltklasse entworfener Schutz des Sonderfunktionen Netzspannungskreises - ASUS DIGI+ VRM - Digital Power Design mit Dr. MOS - ASUS DRAM-Überstromschutz: Verbesserter DRAM- Überstromschutz - ASUS Edelstahl-Rückseite E/A : 3x höhere Korrosionsbeständigkeit für eine längere Lebensdauer!
-
Seite 12: Verpackungsinhalt
1 x Einschalter 1 x T_SENSOR Header 256 Mb Flash ROM, UEFI AMI BIOS, PnP, SM BIOS 3.2, ACPI 6.2, Mehrsprachiges BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F6 Qfan Kontrolle, F3 My Favorites, letztes Änderungsprotokoll, BIOS F12 PrintScreen Funktion, F4 AURA EIN/AUS, F9 Suche, F11 EZ... -
Seite 13: Installationswerkzeuge Und Komponenten
Installationswerkzeuge und Komponenten 1 Tüte mit Schrauben Philips (Kreuz)-Schraubenzieher PC Gehäuse Netzteil AMD AM4 CPU CPU-Lüfter, kompatibel mit AMD AM4/AM3 DDR4 DIMM SATA Festplattenlaufwerk SATA optisches Laufwerk (optional) Grafikkarte (optional) Das Werkzeug und die Komponenten, die in der Tabelle aufgelistet sind, sind nicht im Motherboard-Paket enthalten. -
Seite 15: Kapitel 1: Produkteinführung
Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. ASUS PRIME X570-PRO... -
Seite 16: Motherboard-Layout
1.1.2 Motherboard-Layout 24.4cm(9.6in) CPU_FAN AIO_PUMP RGB_HEADER1 KBMS EATX12V_1 _U32G1 PLUG_8PIN_PWR1 _910 CPU_OPT EATX12V_2 BOOT_DEVICE_LED VGA_LED DIGI CPU_LED DRAM_LED +VRM HDMI_DP U32G2_C8 PWR_SW U32G2_7 U32G2_56 LAN_U32G1_34 SPI_TPM AUDIO 256Mb BIOS 22110 2280 2260 2242 PCIEX16_1 Intel ® PCIEX1_1 I211AT ® Super PCIEX1_2 X570 BATTERY... -
Seite 17: Ausstattungsinhalt
18. USB 2.0 Anschlüsse (10-1-polig USB12, USB34) 1-15 19. Thermal Sensor Anschlüsse (2-pol. T_SENSOR) 1-15 20. Serieller Anschluss (10-1-polig COM) 1-19 21. Frontblenden Audioanschluss (10-1-polig AAFP) 1-12 22. SPI_TPM Anschluss (14-1-polig SPI_TPM) 1-12 23. LED für 8-poligen Stromstecker 1-22 ASUS PRIME X570-PRO... -
Seite 18: Central Processing Unit (Cpu)
Das Motherboard ist mit vier Double Data Rate 4 (DDR4) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. DDR4-Module sind anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. PRIME X570-PRO 288-pin DDR4 DIMM sockets Kapitel 1: Produkteinführung... -
Seite 19: Empfohlene Speicherkonfigurationen
Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Besuchen Sie die ASUS-Webseite für die aktuellste Liste qualifizierter Händler. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. ASUS PRIME X570-PRO... -
Seite 20: Erweiterungssteckplätze
1.1.5 Erweiterungssteckplätze Trennen Sie das Stromkabel, bevor Sie Erweiterungskarten hinzufügen oder entfernen . Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. PCIEX16_1 PCIEX1_1 PCIEX1_2 PCIEX16_2 PCIEX1_3 PCIEX16_3 SP Nr. Steckplatzbeschreibung PCIe 4.0/3.0 x16_1 Steckplatz PCIe 4.0 x1_1 Steckplatz PCIe 4.0 x1_2 Steckplatz PCIe 4.0/3.0 x16_2 Steckplatz PCIe 4.0 x1_3 Steckplatz PCIe 4.0 x16_3 Steckplatz... - Seite 21 Wir empfehlen, dass Sie eine ausreichende Stromversorgung zur Verfügung stellen, wenn Sie den CrossFireX™- oder SLI -Modus verwenden. • Wenn Sie mehrere Grafikkarten benutzen, verbinden Sie für eine bessere Umgebungstemperatur die Gehäuselüfter mit den Gehäuselüfteranschlüssen auf dem Motherboard. ASUS PRIME X570-PRO...
-
Seite 22: Onboard Leds
BOOT (YELLOW GREEN) VGA (WHITE) CPU (RED) DRAM (YELLOW) PRIME X570-PRO CPU/DRAM/BOOT_DEVICE/VGA LED Die Q-LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung an. Die tatsächliche Ursache kann sich jedoch von Fall zu Fall unterscheiden. -
Seite 23: Headers
Systemeinstellungsinformationen, wie Datum, Zeit und Systemkennwörter. CLRTC PIN 1 PRIME X570-PRO Clear RTC RAM Um den RTC RAM zu löschen: Schalten Sie den Computer aus und trennen ihn vom Stromnetz. Verwenden Sie einen Metallgegenstand, wie einen Schraubendreher, um die beiden Pins kurzzuschließen. - Seite 24 RGB_HEADER2 +12V PIN 1 PRIME X570-PRO RGB_HEADER connectors Der RGB-Header unterstützt mehrfarbige 5050 RGB LED-Leisten (12 V/G/R/B) mit einer maximalen Leistung von 3 A (12 V) und einer Länge bis 3 m. Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein.
- Seite 25 Dieser Anschluss ist für einzeln ansteuerbare RGB WS2812B LED-Leisten oder WS2812B-basierte LED-Leisten. ADD_GEN2 PIN 1 PRIME X570-PRO ADD_GEN2 header Der ansteuerbare RGB (Gen2) Header unterstützt ansteuerbare RGB WS2812B LED- Leisten (5V/Data/Ground) mit einer maximalen Leistung von 3 A (5 V) und maximal 120 LEDs.
-
Seite 26: Interne Anschlüsse
Modul-Kabels mit diesem Anschluss. AAFP HD-audio-compliant pin definition PRIME X570-PRO front panel audio connector Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. SPI_TPM Anschluss (14-1-polig SPI_TPM) Dieser Anschluss unterstützt ein Trusted Platform Module (TPM)-System mit einem Serial Peripheral Interface (SPI), womit Sie Schlüssel, digitale Zertifikate, Kennwörter... - Seite 27 RSATA_TXN2 RSATA_RXN1 RSATA_RXN2 RSATA_RXP1 RSATA_RXP2 PRIME X570-PRO SATA 6 Gb/s connectors • Diese Anschlüsse sind auf [AHCI] standardmäßig eingestellt. Wenn Sie beabsichtigen, einen Seriellen ATA RAID-Set mit diesen Anschlüssen zu erstellen, setzen Sie die SATA-Modusauswahl im BIOS auf [RAID]. •...
- Seite 28 TX1- TX1+ VBUS PRIME X570-PRO USB3.2 Gen2 front panel connector USB 3.2 (Gen1) (bis zu 5 Gb/s) Anschluss (20-1-polig U32G1_12) Dieser Anschluss ermöglicht es Ihnen, ein USB 3.2 (Gen1)-Modul für zusätzliche USB 3.2 (Gen1) Front- oder Rückseitenanschlüsse zu verbinden. Mit einem eingebauten USB 3.2 (Gen1)-Modul können Sie alle Vorteile von USB 3.2 (Gen1)
- Seite 29 USB34 USB12 PIN 1 PIN 1 PRIME X570-PRO USB2.0 connectors Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Thermal Sensor Anschlüsse (2-pol. T_SENSOR) Dieser Anschluss ist für das Thermistor-Kabel, mit dem Sie die Temperatur der kritischen Komponenten der Motherboards und angeschlossenen Geräte überwachen...
- Seite 30 PANEL PIN 1 HDD_LED RESET PLED PRIME X570-PRO System panel connector • Systembetriebs-LED (2-polig oder 3-1-polig, PLED) Der 2-polige oder 3-1-polige Anschluss ist für die Systembetriebs-LED. Verbinden Sie das Gehäuse-Strom-LED-Kabel mit diesem Anschluss. Die Systembetriebs-LED leuchtet, wenn Sie das System einschalten, und blinkt, wenn sich das System im Schlafmodus befindet.
- Seite 31 CHA FAN PWM CHA FAN IN CHA FAN PWR W_PUMP+ PRIME X570-PRO Fan connectors • Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse!
- Seite 32 +3 Volts -12 Volts +3 Volts +3 Volts PIN 1 PRIME X570-PRO ATX power connectors • Schließen Sie NICHT nur den 4-poligen Stromstecker an, sonst könnte das Motherboard aufgrund starker Inanspruchnahme überhitzen. • Stellen Sie sicher, dass Sie den 8-poligen Stromstecker oder beide, den 8-poligen und 4-poligen Stromstecker anschließen.
- Seite 33 Anschluss-Modul-Kabel mit diesem Anschluss und installieren dann das Modul an einer Steckplatzaussparung an der Rückseite des Gehäuses. PIN 1 PRIME X570-PRO Serial port (COM) connector Das COM-Modul muss separat erworben werden. LED-Anschluss (13-polig LED1_CON) Der LED-Anschluss dient zum Verbinden einer RGB-Karte unter der hinteren E/A- Abdeckung.
- Seite 34 System an eine Stromquelle angeschlossen ist und weist Sie darauf hin, dass Sie das System herunterfahren und das Stromkabel ziehen sollten, bevor Sie die Motherboardkomponenten entfernen oder installieren. PWR_SW PRIME X570-PRO Power on button Kapitel 1: Produkteinführung 1-20...
- Seite 35 22110 2280 2260 2242 PRIME X570-PRO M.2 sockets • Für die 3. Generation AMD Ryzen™ Prozessoren unterstützt der M.2_1 Sockel das PCIe 4.0 x4 und SATA Modus M Key Design sowie Speichergeräte des Typs 2242 / 2260 / 2280 / 22110.
- Seite 36 LED für 8-poligen Stromstecker Die LED für den 8-poligen Stromstecker leuchtet, um anzuzeigen, dass der 8-polige Stromstecker nicht angeschlossen ist. PLUG_8PIN_LED PRIME X570-PRO PLUG_8PIN_LED • Schließen Sie NICHT nur den 4-poligen Stromstecker an, sonst könnte das Motherboard aufgrund starker Inanspruchnahme überhitzen.
-
Seite 37: Kapitel 2: Grundinstallation
Sie eine CPU verwenden, die für den AM4 Sockel ausgelegt ist. Die CPU passt nur in einer Richtung hinein. Wenden Sie KEINE Gewalt an beim Einstecken der CPU in den Sockel, um ein Verbiegen der Kontakte am Sockel und eine Beschädigung der CPU zu vermeiden! ASUS PRIME X570-PRO... -
Seite 38: Installation Des Kühlsystems
2.1.2 Installation des Kühlsystems Falls erforderlich, tragen Sie die Wärmeleitpaste auf dem CPU-Kühlsystem und der CPU auf, bevor Sie das Kühlsystem installieren. CPU-Kühlkörper und Lüfter, Typ 1 Kapitel 2: Grundinstallation... - Seite 39 CPU-Kühlkörper und Lüfter, Typ 2 Bei Verwendung dieses CPU-Lüftertyps entfernen Sie nur die Schrauben und das Feststellbauteil. Entfernen Sie nicht die Platte auf der Unterseite. ASUS PRIME X570-PRO...
- Seite 40 So installieren Sie einen AIO-Kühler AIO_PUMP CPU_FAN CPU_OPT Kapitel 2: Grundinstallation...
-
Seite 41: Motherboard Installation
E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. Setzen Sie neun (9) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Ziehen Sie die Schrauben NICHT zu fest! Sonst wird das Motherboard beschädigt. ASUS PRIME X570-PRO... -
Seite 42: Dimm Installation
2.1.4 DIMM Installation Entfernen eines DIMMs Kapitel 2: Grundinstallation... -
Seite 43: Atx Stromversorgung
ATX Stromversorgung ODER • Schließen Sie NICHT nur den 4-poligen Stromstecker an, sonst könnte das Motherboard aufgrund starker Inanspruchnahme überhitzen. • Stellen Sie sicher, dass Sie den 8-poligen Stromstecker oder beide, den 8-poligen und 4-poligen Stromstecker anschließen. ASUS PRIME X570-PRO... -
Seite 44: Sata-Geräteanschlüsse
2.1.6 SATA-Geräteanschlüsse ODER Kapitel 2: Grundinstallation... -
Seite 45: E/A-Anschlüsse Auf Der Frontseite
Dieser Anschluss passt nur in einer Richtung. Drücken Sie den Anschluss, bis er einrastet. So installieren Sie den So installieren Sie den USB 3.2 (Gen1) Anschluss USB 2.0 Anschluss USB 3.2 (Gen1) USB 2.0 So installieren Sie den Frontblenden Audio-Anschluss AAFP ASUS PRIME X570-PRO... -
Seite 46: Erweiterungskarte Installieren
2.1.8 Erweiterungskarte installieren PCIe-x16-Karten installieren PCIe-x1-Karten installieren Kapitel 2: Grundinstallation 2-10... -
Seite 47: Installation
2.1.9 M.2 Installation Der unterstützte M.2-Typ variiert je nach Motherboard. M.2_1 Installation ASUS PRIME X570-PRO 2-11... - Seite 48 M.2_2 Installation Kapitel 2: Grundinstallation 2-12...
-
Seite 49: Rücktafel- Und Audio-Anschlüsse Des Motherboards
Aufgrund der Eigenschaften des Chipsatzes der AMD AM4 Serie werden sämtliche an die USB 3.2 (Gen1)/(Gen2)-Ports angeschlossenen USB-Geräte vom xHCI-Controller gesteuert. • Wir empfehlen Ihnen dringend, für eine schnellere Datenübertragung und bessere Leistung alle USB 3.2 (Gen2)-Geräte mit den USB 3.2 (Gen2)-Anschlüssen zu verbinden. ASUS PRIME X570-PRO 2-13... -
Seite 50: Anschluss
* LAN Anschlüsse LED Anzeigen ACT/LINK SPEED Aktivitäts-/Verbindungs-LED Speed LED Status Beschreibung Status Beschreibung Nicht verbunden 10 Mb/s-Verbindung Orange Verbunden Orange 100 Mb/s-Verbindung LAN-Port Orange (Blinkend) Datenaktivität Grün 1 Gb/s-Verbindung Orange (blinkend Bereit, um aus dann dauerhaft) dem S5-Modus aufzuwachen ** Audio 2-, 4-, 6- oder 8-Kanal Konfiguration Headset Anschluss... -
Seite 51: Audio E/A-Anschlüsse
2.2.2 Audio E/A-Anschlüsse Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von 2-Kanal-Lautsprechern ASUS PRIME X570-PRO 2-15... - Seite 52 Anschluss von 4-Kanal-Lautsprechern Anschluss von 6-Kanal-Lautsprechern Anschluss von 8-Kanal-Lautsprechern Kapitel 2: Grundinstallation 2-16...
-
Seite 53: Erstmaliges Starten
Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. ASUS PRIME X570-PRO 2-17... -
Seite 54: Kapitel 3: Bios-Setup
BIOS Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI- Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen. -
Seite 55: Bios-Setup-Programm
Sie den RTC RAM über die CMOS-löschen-Taste löschen. • Das BIOS-Setup-Programm unterstützt keine Bluetooth-Geräte. Besuchen Sie bitte die ASUS-Webseite für ein ausführliches Handbuch zum BIOS. BIOS Menü Das BIOS-Setup-Programm kann in zwei Modi ausgeführt werden: EZ Mode und Advanced Mode (Erweiterter Modus). Sie können die Modi unter Setup-Modus im Abschnitt Boot- Menü... -
Seite 56: Ez Modus
Fenster zum Advanced Mode (Erweiterter Modus) umschalten Lädt die optimierten Standardwerte In Häufig gestellte Fragen suchen Klicken Sie zum Anzeigen von Startgeräten Auswahl der Bootgeräteprioritäten Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. ASUS PRIME X570-PRO... -
Seite 57: Erweiterter Modus
3.2.2 Erweiterter Modus Advanced Mode (Erweiterter Modus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um vom EZ-Modus in den Erweiterten Modus zu wechseln, klicken Sie auf Advanced Mode (Erweiterter Modus) (F7) oder drücken die <F7>-Schnelltaste. -
Seite 58: Menüelemente
Verwenden Sie diese Taste, um die Lüfter manuell auf Ihre gewünschten Einstellungen zu ändern. Siehe Abschnitt 3.2.3 QFan Control für weitere Informationen. Suche (F9) Mit dieser Schaltfläche können Sie nach BIOS-Elementen suchen, indem Sie den Namen des Elements eingeben, um die zugehörige Elementliste zu finden. ASUS PRIME X570-PRO... -
Seite 59: Allgemeine Hilfe
Bewegen Sie Ihren Mauszeiger zur Anzeige eines QR-Codes über diese Schaltfläche, scannen Sie diesen Code mit Ihrem Mobilgerät zur Verbindung mit der Seite mit häufig gestellten Fragen zum BIOS auf der ASUS-Support-Webseite. Alternativ können Sie den folgenden QR-Code scannen: Hot keys Diese Schaltfläche am unteren Bildschirmrand enthält die Navigationstasten für das BIOS-... -
Seite 60: Letzte-Änderung-Schaltfläche
Wählen sie ein Profil um es für Zum Übernehmen der den Lüfter zu übernehmen Lüftereinstellungen anklicken Klicken Sie zum Zurückkehren zum Hauptmenü Zum Rückgängigmachen Wählen Sie dies, um den Lüfter der Änderungen anklicken manuell zu konfigurieren ASUS PRIME X570-PRO... - Seite 61 Konfiguriere Lüfter manuell Wählen Sie Manuell aus der Liste der Profile, um die Betriebsgeschwindigkeit Ihrer Lüfter manuell zu konfigurieren. Geschwindigkeitspunkte Wählen Sie dies, um den Lüfter manuell zu konfigurieren So konfigurieren Sie Ihre Lüfter: Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen.
-
Seite 62: Ez Tuning Wizard
Zum Öffnen des EZ Tuning Wizard Bildschirms drücken Sie <F11> auf Ihrer Tastatur . Klicken Sie dann auf Next oder klicken Sie am BIOS-Bildschirm auf (Weiter). Wählen Sie ein PC-Szenario: Daily Computing (Tägliche Computerarbeiten) oder Gaming/Media Editing (Spielen/Medienbearbeitung), klicken Sie dann auf Next (Weiter). ASUS PRIME X570-PRO... -
Seite 63: Favoriten
Wählen Sie ein Hauptkühlsystem BOX cooler, Tower cooler, Water cooler (BOX- Kühler, Tower-Kühler, Wasserkühler) oder I'm not sure (Ich bin nicht sicher), klicken Sie dann auf Next (Weiter). Klicken Sie nach Auswahl des Hauptkühlsystems auf Next (Weiter), klicken Sie dann zum Starten von OC Tuning (Übertaktungsabstimmung) auf Yes (Ja). -
Seite 64: Hauptmenü
Header für Informationen, wie Sie den RTC RAM über die CMOS-löschen-Taste löschen. • Die Elemente Administrator oder User Password oben im Fenster zeigen standardmäßig Not Installed an. Die Elemente zeigen Installed an, nachdem Sie ein Kennwort eingerichtet haben. ASUS PRIME X570-PRO 3-11... -
Seite 65: Ai Tweaker-Menü
Wenn dies geschieht, kehren Sie zu Standardeinstellungen zurück. EPU-Stromsparmodus Die ASUS EPU (Energy Processing Unit) setzt die CPU in ihre minimalen Stromverbrauch- Einstellungen. Aktivieren Sie dieses Element, um eine geringere CPU Core/Cache-Spannung festzulegen und den besten Energiesparzustand zu erreichen. Konfigurationsoptionen: [Disabled] [Enabled] Die Elemente in diesem Menü... -
Seite 66: Advanced-Menü
Konfigurationsoptionen: [Disabled] [Enabled] SMT-Modus Mit diesem Element können Sie gleichzeitiges Multithreading aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Auto] Kern-Leveling-Modus Mit diesem Element können Sie die Anzahl der Recheneinheiten im System ändern. Konfigurationsoptionen: [Automatic mode] [One Computer Unit] ASUS PRIME X570-PRO 3-13... -
Seite 67: Nb-Konfiguration
3.6.3 NB-Konfiguration NB-Konfiguration - Diese Funktion variiert abhängig von der installierten CPU. Primäres Videogerät Wählt das primäre Anzeigegerät. Konfigurationsoptionen: [IGFX Video] [PCIE Video] 3.6.4 SATA-Konfiguration SATA-Konfiguration. Die SATA-Anschlüsse zeigen Leer an, wenn in dem entsprechenden Anschluss kein SATA-Gerät installiert ist. SATA-Anschluss Aktivierung Dieses Element ermöglicht Ihnen die Aktivierung oder Deaktivierung des SATA-Gerätes. -
Seite 68: Onboard-Gerätekonfiguration
Aktiviert oder deaktiviert den Intel PXE OPROM. Konfigurationsoptionen: [On] [Off] USB Power Delivery im Soft-Off-Modus S5 Dieses Element ermöglicht Ihnen die Aufladung von USB-Geräten, auch wenn sich das System im Soft-Off-Modus S5 befindet. Konfigurationsoptionen: [Disabled] [Enabled] ASUS PRIME X570-PRO 3-15... -
Seite 69: Apm-Konfiguration
3.6.6 APM-Konfiguration Mit den Elementen in diesem Menü können Sie die System-Aufwach-Funktion und die Energiespareinstellungen festlegen. ErP Ready [Disabled] Ermöglicht das Abschalten der Energie bei S4 + S5 oder S5, um das System für ErP- Anforderungen vorzubereiten. Wenn [Aktiviert], werden alle anderen PME Optionen abgeschaltet. -
Seite 70: Hdd/Ssd Smart Informationen
Stromausfall. Einrichtungsmodus [Advanced Mode] Mit diesem Element können Sie nach dem POST in den Erweiterten Modus (Advanced Mode) des BIOS wechseln. [EZ Mode] Setzt EZ Mode als die Standardanzeige fest, wenn auf das BIOS zugegriffen wird. ASUS PRIME X570-PRO 3-17... -
Seite 71: Csm (Compatibility Support Module)
Hier können Sie ASUS EZ Flash 3 ausführen. Wenn Sie <Enter>drücken, wird eine Bestätigungsmeldung angezeigt. Verwenden Sie die Links-/Rechts-Pfeiltasten, um zwischen [Ja] und [Nein] zu wählen, drücken Sie dann die <Enter>-Taste zum Bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.11.2 ASUS EZ Flash 3. 3.9.2 ASUS Benutzerprofil Mit diesem Element können Sie mehrere BIOS-Einstellungen speichern oder laden. -
Seite 72: Asus Spd-Information
Steckplätze, in denen die Grafikkarte in Ihrem System installiert ist. Diese Funktion wird nur bei ausgewählten ASUS Grafikkarten unterstützt. 3.9.5 ASUS Armoury Crate Dieses Element ermöglicht Ihnen, die ASUS ARMOURY CRATE-App herunterzuladen und zu installieren. 3.10 Exit Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen Standardwerte für die BIOS- Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. -
Seite 73: Aktualisieren Des Bios
EZ Update: Aktualisiert das BIOS in einer Windows-Umgebung. ASUS EZ Flash 3: Aktualisiert das BIOS über ein USB-Flash-Laufwerk. ASUS Crashfree BIOS 3: Stellt das BIOS über die Support-DVD oder einen USB-Stick wieder her, wenn die BIOS-Datei fehlerhaft ist. 3.11.1... -
Seite 74: Asus Ez Flash 3
3.11.2 ASUS EZ Flash 3 ASUS EZ Flash 3 ermöglicht Ihnen das Herunterladen und Aktualisieren auf das neueste BIOS über das Internet, ohne dass Sie eine startfähige Diskette oder ein Betriebssystem-basiertes Dienstprogramm benötigen. Die Aktualisierung über das Internet variiert je nach Region und Internetbedingungen. - Seite 75 So aktualisieren Sie das BIOS per Internet: Gehen Sie im BIOS-Setup-Programm zu Advanced Mode. Gehen Sie zum Menü Tool, wählen Sie ASUS EZ Flash Utility und drücken Sie die <Eingabetaste>. Wählen Sie via Internet (Per Internet). Drücken Sie zur Auswahl einer Internetverbindungsmethode die Links-/Rechtstaste, drücken Sie dann <Enter>.
-
Seite 76: Asus Crashfree Bios 3
Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 3-Anwendung. Sie müssen im BIOS-Setup-Programm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilität zu gewährleisten, empfehlen wir Ihnen, dass... - Seite 77 Kapitel 3: BIOS-Setup 3-24...
-
Seite 78: Anhang
