Arbetsanvisningar
Hyvling (se bild G)
Ställ in önskat spåndjup och lägg an elverktyget
mot arbetsstycket med hyvelsulans främre del 7.
Elverktyget ska vara i påslaget när det förs
mot arbetsstycket. Risk för bakslag uppstår
om insatsverktyget fastnar i arbetsstycket.
Koppla på elverktyget och för det med jämn mat-
ningshastighet över arbetsstyckets yta.
För att få en yta av hög kvalitet ska arbetet utfö-
ras med låg matningshastighet och ett lätt tryck
mot hyvelsulans centrum.
Vid bearbetning av hårt material som t. ex. hårt
trä och vid användning av maximal hyvelbredd
ska endast ett litet spåndjup ställas in och even-
tuellt hyvelns matning reduceras.
Alltför hög matningshastighet ger sämre ytkvali-
tet och kan leda till att spånutkastet snabbt
täpps till.
Endast välskärpta knivar ger bra skärresultat
och skonar elverktyget.
Stödklacken 25 möjliggör att hyvlingen efter ett
avbrott kan fortsättas på valfritt ställe på arbets-
stycket:
– Ställ upp elverktyget med nedfälld stödklack
på arbetsstycket där hyvlingen ska fortsät-
tas.
– Koppla på elverktyget.
– Förflytta anliggningstrycket mot den främre
hyvelsulan och skjut elverktyget långsamt
framåt ( ). Härvid svänger stödklacken bort
( ) så att åter hyvelsulans bakre del ligger an
mot arbetsstycket.
– För elverktyget med jämn matningshastighet
över arbetsstyckets yta ( ).

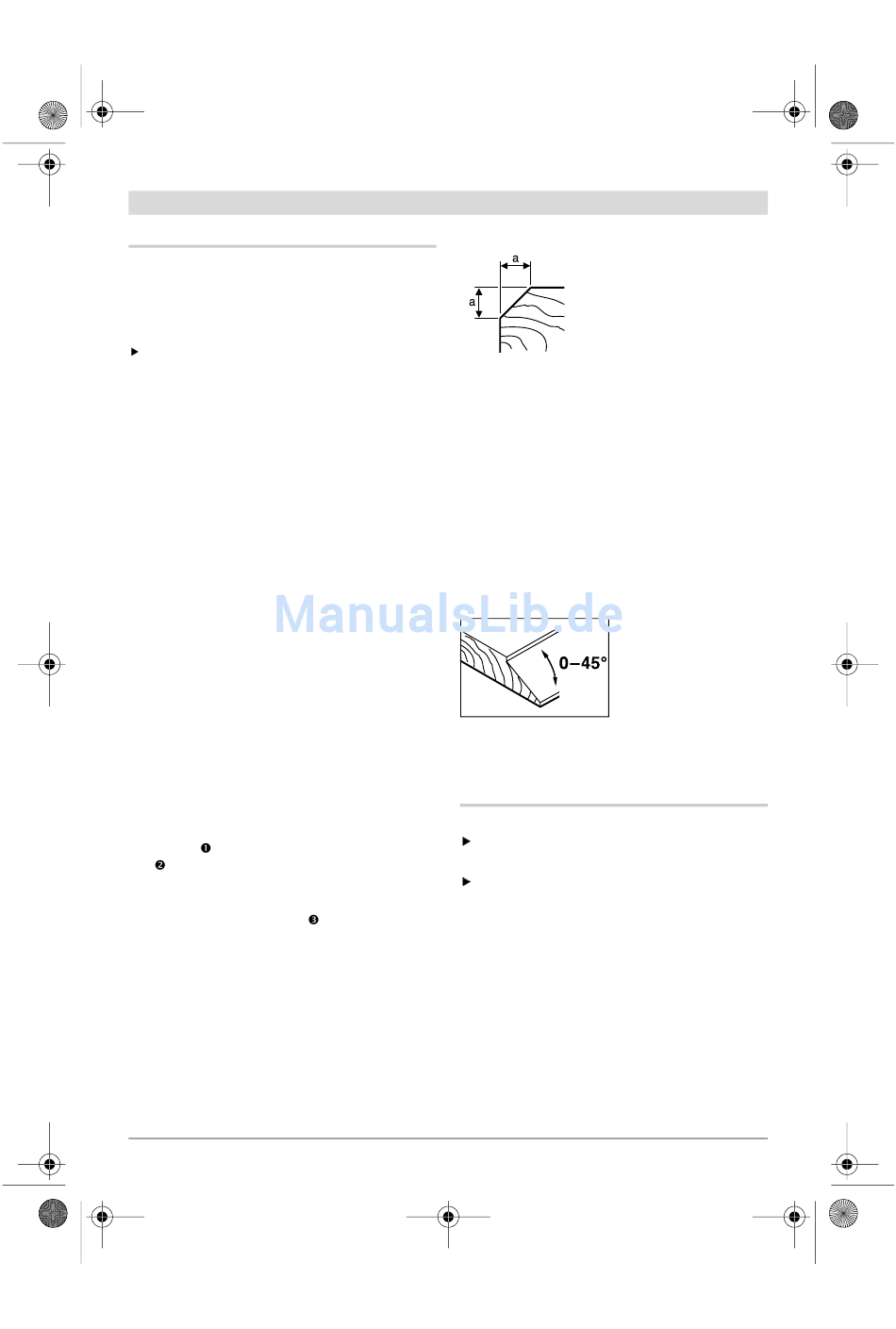

Fasning av kanter (se bild H)
V-spåren i främre hyvelsulan medger snabb och
enkel fasning av arbetsstyckets kant. Använd
det V-spår som motsvarar önskad fasbredd.
Lägg upp hyvelns V-spår på arbetsstyckets kant
och mata fram verktyget längs kanten.
Bosch Power Tools
Använt spår
inget
litet
medelgrov
stort
Hyvling med parallell-/vinkelanslag
(se bilder D–F)
Montera parallellanslaget 17 eller vinkelanslaget
21 med fästskruven 20 på elverktyget. Montera
alltefter användning falsdjupanslaget 24 med
fästskruven 23 på elverktyget.
Lossa låsmuttern 19 och ställ på skalan 18 in
önskad falsbredd. Dra åter fast låsmuttern 19.
Ställ med falsdjupanslaget 24 in önskat falsdjup.
Hyvla i flera pass tills önskat falsdjup uppnåtts.
För hyveln med tryck från sidan.
Fasning med vinkelanslag
Ställ för hyvling av fal-
sar och ytor in krävd
lutningsvinkel med vin-
kelinställningen 22.
Underhåll och service
Underhåll och rengöring
Dra stickproppen ur nätuttaget innan arbe-
ten utförs på elverktyget.
Håll elverktyget och dess ventilationsöpp-
ningar rena för bra och säkert arbete.
Håll stödklacken 25 fri och rengör den regelbun-
det.
Om i elverktyget trots exakt tillverkning och
sträng kontroll störning skulle uppstå, bör repa-
ration utföras av auktoriserad serviceverkstad
för Bosch elverktyg.
Ange alltid vid förfrågningar och reservdelsbe-
ställningar det 10-siffriga produktnumret som
finns på elverktygets typskylt.
Svenska | 75
Mått a (mm)
0 – 4
2 – 6
4 – 9
6 – 10
