- Seite 1 GESTRA Steam Systems URS 2 Deutsch Betriebsanleitung 808234-02 Grenzwertschalter URS 2...
-
Seite 2: Inhaltsverzeichnis
Hinweis zur Konformitätserklärung / Herstellererklärung ..............4 Erläuterungen Verpackungsinhalt ..........................5 Systembeschreibung ..........................5 Funktion ..............................5 Systemkomponenten ..........................5 Bauform ..............................5 Technische Daten URS 2 ..............................6 Korrosionsbeständigkeit ..........................7 Typenschild / Kennzeichnung ........................7 Maße ..............................8 Aufbau URS 2 ..............................9 Legende ...............................11 Funktionselemente URS 2 ..............................10 Legende ...............................11... - Seite 3 Inhalt Fortsetzung Seite Inbetriebnahme Elektrischen Anschluss prüfen ......................16 Netzspannung einschalten ........................16 Funktionsprüfung Grenzwertschalter ..........................16 Betrieb Grenzwertschalter ..........................16 Hinweis ..............................16 Funktionsstörungen Betrieb FehlerCheckliste Funktionsstörungen Betrieb..................17 Außerbetriebnahme Gefahr ..............................18 Entsorgung ............................18...
-
Seite 4: Wichtige Hinweise
Wichtige Hinweise Bestimmungsgemäßer Gebrauch Den Grenzwertschalter URS 2 nur zum Signalisieren von Grenzwerten basierend auf einem 0/20 mA Eingang einsetzen. Sicherheitshinweis Das Gerät darf nur von geeigneten und unterwiesenen Personen montiert und in Betrieb genommen werden. Wartungs und Umrüstarbeiten dürfen nur von beauftragten Beschäftigten vorgenommen wer... -
Seite 5: Systembeschreibung
Dreh potentiometern mit einem MINSchaltpunkt und einem MAXSchaltpunkt belegt. Wenn das Strom Ausgangssignal des externen Gerätes den am URS 2 eingestellten MIN/MAXSchaltpunkt erreicht, wird mit einer roten LED ALARM signalisiert und im URS 2 der MAX / oder MINRelais kontakt geschaltet. MINAlarm (entsprechend dem gewählten 0/20 mASignal) ... -
Seite 6: Technische Daten
Technische Daten URS 2 Eingang Für Messwertgeber mit Stromausgang 0 bis 20 mA (durch äußere Schaltbrücke für 4 bis 20 mA), Eingangswiderstand 100 Ω. Ausgang Zwei potentialfreie Wechselkontakte, Kontaktbelastung 250 V, 500 W, 3 A ohmsch bei einer Lebensdauer von 4 x 10... -
Seite 7: Korrosionsbeständigkeit
Technische Daten Fortsetzung Korrosionsbeständigkeit Bei bestimmungsgemäßem Gebrauch wird die Sicherheit des Gerätes nicht durch Korrosion beeinträchtigt. Typenschild / Kennzeichnung Gerätekennzeichnung URS-2 b 056733 Netzspannung 230 V ~ 50/60 Hz 3,5 VA IP 40 TÜV. PA-VI 830.27 GESTRA AG BREMEN Fig. 1... -
Seite 8: Maße
Technische Daten Fortsetzung Maße Fig. 2 Fig. 3... -
Seite 9: Aufbau

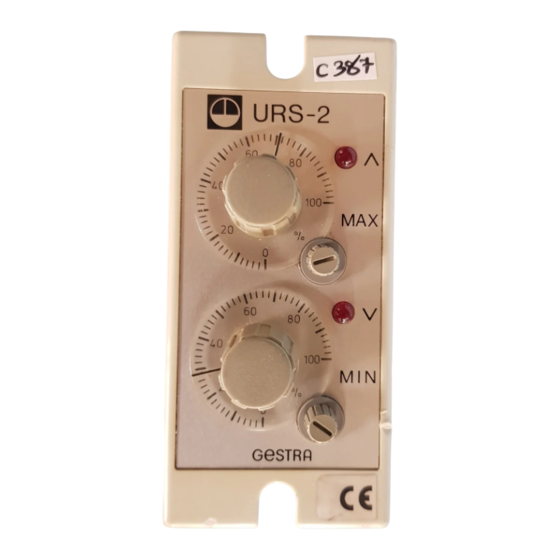

Aufbau URS 2 Fig. 4 Fig. 5 Fig. 6... - Seite 10 Funktionselemente URS 2 MAX 55°C MAX 95% IP 20 Fig. 7...
-
Seite 11: Legende
Aufbau / Funktionselemente Legende Haubenschrauben Unterteil Gehäuseoberteil Schnappbefestigung Kabeldurchführung (elastisch) Kabeldurchführung (Gehäuse) Befestigungsbohrung d = 4,3 mm LED „MAXAlarm“ EinstellDrehknopf zum Einstellen des MAXSchaltpunktes LED „MINAlarm“ EinstellDrehknopf zum Einstellen des MINSchaltpunktes... -
Seite 12: Urs 2
Einbau URS 2 Montageschiene vorhanden 1. Niveauschalter auf die Normschiene rasten. 2. Haubenschrauben 1 lösen und Haube 3 vom Unterteil 2 abziehen. 3. Kabeldurchführung 5 wählen und entsprechenden Verschluss durchstoßen. Montageschiene nicht vorhanden 1. Haubenschrauben 1 lösen und Haube 3 vom Unterteil 2 abziehen. -
Seite 13: Einbaubeispiele
Einbau Fortsetzung Einbaubeispiele MAX 55°C MAX 95% Fig. 8 IP 20 Fig. 9... -
Seite 14: Elektrischer Anschluss
Elektrischer Anschluss URS 2 Als Zuleitung kann mehradrige, flexible Steuerleitung verwendet werden, Mindestquerschnitt 1,5 mm Hinweis Die Nennspannung ist auf dem Typenschild angegeben. Beim Abschalten induktiver Verbraucher entstehen Spannungsspitzen, die die Funktion von Steuer und Regelanlagen erheblich beeinträchtigen. Wir empfehlen deshalb, diese Verbraucher mit handelsüblichen RCKombinationen zu beschalten,... -
Seite 15: Anschlussplan
Elektrischer Anschluss Fortsetzung Anschlussplan URS 2b 1 2 3 10 11 12 mit Brücke Netz 4 – 20 mA – + Alarm MAX 0/4 – 20 mA Alarm MIN Fig. 10 = 100 Ω... -
Seite 16: Funktionsprüfung
Funktionsprüfung Grenzwertschalter 1. Das 0/20 mASignal des externen Messwertgebers über den am URS 2 eingestellten MAXSchaltpunkt bringen. Die LED 8 muss aufleuchten und das MAXRelais muss schalten. 2. Das 0/20 mASignal des externen Messwertgebers unter den am URS 2 eingestellten MAXSchaltpunkt bringen. -
Seite 17: Funktionsstörungen Betrieb
Der Eingang 0 mA oder 4 mA wurde falsch gewählt. Abhilfe: Überprüfen Sie das Ausgangssignal des Gebergeräts und passen Sie den Eingang des URS 2 entsprechend an. Falls Störungen oder Fehler auftreten, die mit dieser Betriebsanleitung nicht behebbar sind, wenden Sie sich bitte an unseren Technischen Kundendienst. -
Seite 18: Außerbetriebnahme
Außerbetriebnahme Gefahr Die Klemmleisten stehen während des Betriebs unter Spannung! Schwere Verletzungen durch elektrischen Strom sind möglich! Vor Montage und Demontage des Gehäusedeckels und der Klemmleisten Gerät spannungsfrei schalten! Entsorgung Bei der Entsorgung des Gerätes müssen die gesetzlichen Vorschriften zur Abfallentsorgung beachtet werden. - Seite 19 Notizen...
- Seite 20 Weltweite Vertretungen finden Sie unter: www.gestra.de 80823402/022012cl · GESTRA AG · Bremen · Printed in Germany...
