MONTAGE ekey home Aufputz

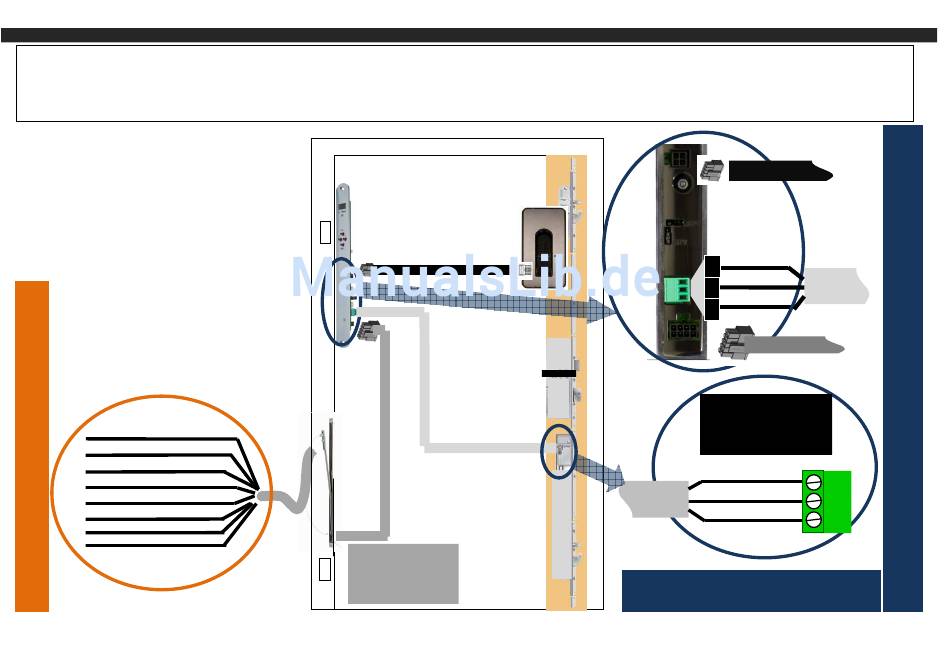

VERKABELUNGSBEISPIEL EKEY HOME (NET) INTEGRA MIT TÜRÖFFNER UND EKEY TÜRÜBERGANG
Die im folgenden Verkabelungsplan dargestellten Kabel sind Standardkabel von ekey, die sie fertig konfektioniert, in unterschiedlichen Längen bei ekey erhalten können.
Kabel Typ A: Verbindung Steuereinheit – Fingerscanner
Kabel TypB: Verbindung zu externen Systemen
Kabel Typ C: Verbindung Steureinheit Motorschloss (Türöffner)
Die Zuweisung der Adernfarben, ist natürlich nur bei Verwendung dieser Kabel gültig ! Generell empfiehlt ekey die Verwendung obgenannter Kabel !
F
Ü
R
E
L
blau
E
Schalteingang 1
grau
Schalteingang 2
K
gelb
RS485 (Kl.2)
T
grün
RS485 (Kl.1)
braun
R
(-)VCC (Kl.3)
weiss
(+)VCC (Kl.4)
I
rosa
REL2 C
rot
REL2
K
E
R
801066: Version 4 vom 16.12.09
Kabel
Typ
Kabel Typ A
ekey
Kabelübergang
100880
100881
Steuereinheit und Fingerscanner müssen mit einem 4-adrigen Kabel mit 0,14 mm² Aderquerschnitt verbunden werden. Bei
Distanzen über 50 m muss für die stromführenden Adern (Anschlüsse 3 u. 4) ein Kabel mit größerem Aderquerschnitt gewählt
werden. Die maximale Leitungslänge zwischen Fingerscanner und Steuereinheit beträgt 500m.
Kabel Typ C
Kabel Typ A
X3
(+) Switch
grün
3
braun
(-) Gnd
Kabel
2
X6
Typ C
(+) VCC
weiss
1
X1
Kabel Typ B
Belegung
Motorschloss
(Beispiel)
(+) VCC
weiss
Kabel
(-) Gnd
braun
Typ C
grün
(+)Switch
Fragen Sie nach Anschlussplänen für
verschiedene Schlosstypen bei ekey.
