BEDIENUNGSANLEITUNG Auszug aus ID:19/186 Version 2 vom 17.6.2013 ekey multi SE REG 4 Kapitel 10 PC-Funktionen SICHERHEITSCODE (WERKSEINSTELLUNG) „ “...
Vorwort Dieses Dokument beschreibt ausschließlich die PC-Funktionen für das ekey multi-System. Das ekey multi- System selbst wird in der „Bedienungsanleitung ekey multi SE REG 4 ID190“ ausführlich beschrieben. Hinweis zur Bedienungsanleitung WARNZEICHEN UND SYMBOLE ACHTUNG ! Dieses Symbol zeigt Ihnen einen speziellen Hinweis, den sie bei der beschriebenen Funktion unbedingt beachten müssen.

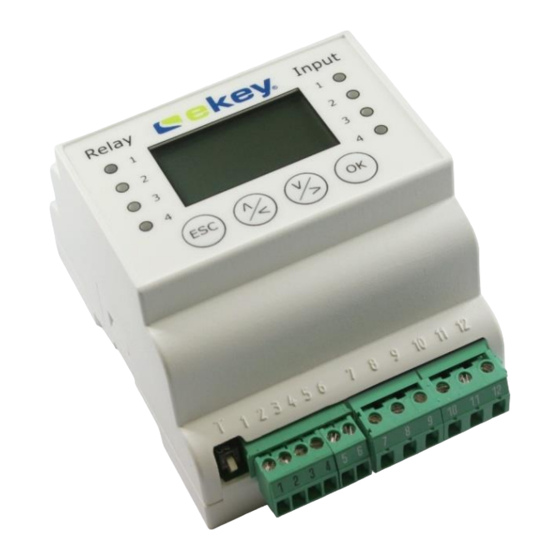

PC-Funktionen PC-Funktionen sind Funktionen der ekey multi Steuereinheit REG 4, die sie nur mit Hilfe eines PC/Notebooks ausführen können. HINWEIS Für die folgenden Funktionen der ekey multi Steuereinheit REG 4 benötigen Sie immer folgende Zubehörteile: ekey home/multi servicekit (Artikelnummer 101 255);...
Firmwareversionen vom ekey Server abholen und auf Ihrem PC/Notebook aktualisieren möchten. 4.) Wählen Sie den mit der ekey multi Steuereinheit REG 4 verbundenen ekey converter USB aus der Liste. Seite 5 von 13...
Seite 6
5.) Drücken Sie . Sie identifizieren den ekey converter USB anhand der auf ihm aufgebrachten Seriennummer. 6.) Nach kurzer Zeit werden alle Geräte des ekey multi-Systems gelistet. 7.) Drücken Sie nun für die Datensicherung. Das Explorer-Fenster „Einstellungen sichern“ öffnet sich.
Gehen Sie nun schrittweise wie folgt vor: 1.) Bereiten Sie das System wie unter Kapitel 3.1 beschrieben vor. 2.) Für das Wiederherstellen der Daten muss sich die ekey multi Steuereinheit REG 4 im Auslieferungszustand befinden: Die Anzeige muss die Sprachauswahl anzeigen.
Seite 8
Firmwarestände auf ihrem PC/ Notebook aktualisieren möchten. 6.) Wählen Sie den mit der ekey multi Steuereinheit REG 4 verbundenen ekey converter USB aus der Liste. 7.) Drücken Sie . Sie identifizieren den ekey converter USB anhand der auf ihm aufgebrachten Seriennummer.
Seite 9
12.) Der Fortschrittsbalken zeigt den Vorgang des Wiederherstellens. Bei Fertigstellung erscheint eine Meldung. 13.) Warten Sie bis die ekey multi Steuereinheit REG 4 neu gestartet hat. Sie erkennen das, sobald das Menü mit der Sprachauswahl sichtbar ist. Seite 9 von 13...
Seite 10
Hier in unserem Beispiel müssen Sie nun zum Fingerscanner an der Haupttür („HT“) gehen und dort den Finger über den Sensor ziehen. Automatisch wird nun die Seriennummer des Fingerscanners an der Haustür von der ekey multi Steuereinheit REG 4 übernommen und zugewiesen. Die Zuweisung ist nun gespeichert.
PROTOKOLLDATEN AUF PC ABRUFEN Ihr ekey multi System zeichnet die letzten 50 Aktionen, die das System ausgeführt hat, auf. Sie können diese Protokolldaten am Display unterm Menüpunkt „Aufzeichnung“ ablesen, aber auch auf ihren PC/Notebook als .CSV-Datei speichern. Gehen Sie dazu wie folgt vor: 1.) Bereiten Sie das System wie unter Kapitel 3.1 beschrieben vor.
Seite 12
öffnet sich. 8.) Bestimmen Sie den Speicherort und geben Sie der Protokolldatei einen Namen. 9.) Drücken Sie Die Protokolldaten Ihres ekey multi-Systems sind nun als .CSV-Datei am gewählten Speicherort abgelegt. Inhalt der Protokolldatei So sieht die Protokolldatei im MS Excel aus.
Da ekey seine Produkte ständig verbessert und auch mit neuen Funktionen ausstattet, bietet ekey die Möglichkeit Ihr ekey multi-System upzudaten. Sie können die Firmware ihrer ekey-Geräte (ekey home Fingerscanner und ekey multi Steuereinheit) mit dem ekey home/multi servicekit immer auf den neuesten Stand bringen.
