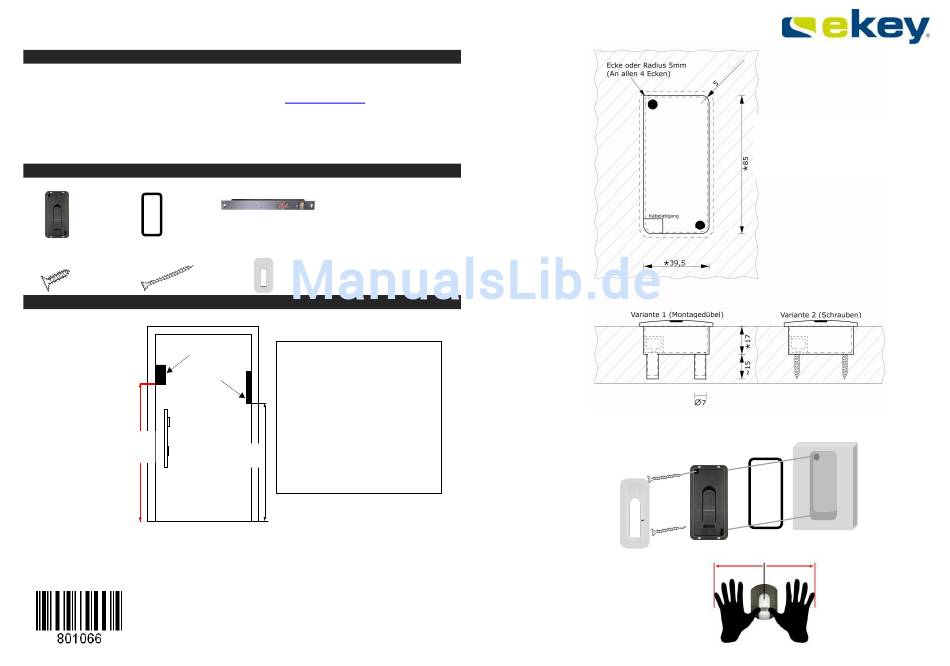

MONTAGEANLEITUNG ekey home (net) integra
HINWEIS ZUM DOKUMENT
Diese Montageanleitung als auch die zusätzlichen Informationen und Anleitungen
auf der beiliegenenden DVD unterliegen keinem Änderungsdienst. Die letztgültige
Version dieser Dokumente finden Sie unter www.ekey.net. Optische und
technische Änderungen, Satz- und Druckfehler bleiben vorbehalten.
Bitte beachten Sie zu dieser Anleitung unbedingt auch die Informationen
auf der beiliegenden DVD.
LIEFERUMFANG
FINGERSCANNER
DICHTUNG
2 STK. SCHRAUBEN
2 STK. SCHRAUBEN
LK 2.9 X 19
LK 2.9 X 38
MONTAGE EKEY HOME (NET) INTEGRA - FINGERSCANNER
MONTAGEHÖHE
Fingerscanne
r
Steuereinhei
t
155cm
m
Bevor Sie den Fingerscanner und Steuereinheit montieren ist eine entsprechende
Ausfräsung im Türblatt bzw. Türstock erforderlich.
Beachten Sie bitte bei der Montage, dass auf beiden Seiten des Fingerscanners etwa eine handbreit Platz bleiben soll,
um so eine problemlose Funktion des Gerätes mit allen Fingern zu gewährleisten
ACHTUNG !
STEUEREINHEIT
ANLEITUNG
DEKORELEMENT
Die vorgeschriebene
Montagehöhe für den
Fingerscanner liegt bei
155cm
mindestens
oder höher !
Nur bei Montage in der
richtigen Höhe ist eine
m
gute Bedienung und
130cm
damit eine einwandfreie
130
Funktion gewährleistet!
c
AUSFRÄSUNG
DVD
Für den Einbau ohne Montagedübel (z.B. in einen Türrahmen) müssen die am
Gehäuse angebrachten Dübel abgeschnitten werden.
BEFESTIGUNG IM TÜRBLATT
* empfohlene Fräsmasse (können
je nach Werkstoff variieren)
