Montage- und Installationsanleitung
ekey net Steuereinheit MINI 1/2 3
HINWEIS ZUM DOKUMENT
Diese Montageanleitung als auch die zusätzlichen Informationen und
Anleitungen
auf
Änderungsdienst. Die letztgültige Version dieser Dokumente finden Sie
unter www.ekey.net. Optische und technische Änderungen, Satz- und
Druckfehler bleiben vorbehalten.
Bitte beachten Sie zu dieser Anleitung unbedingt auch die

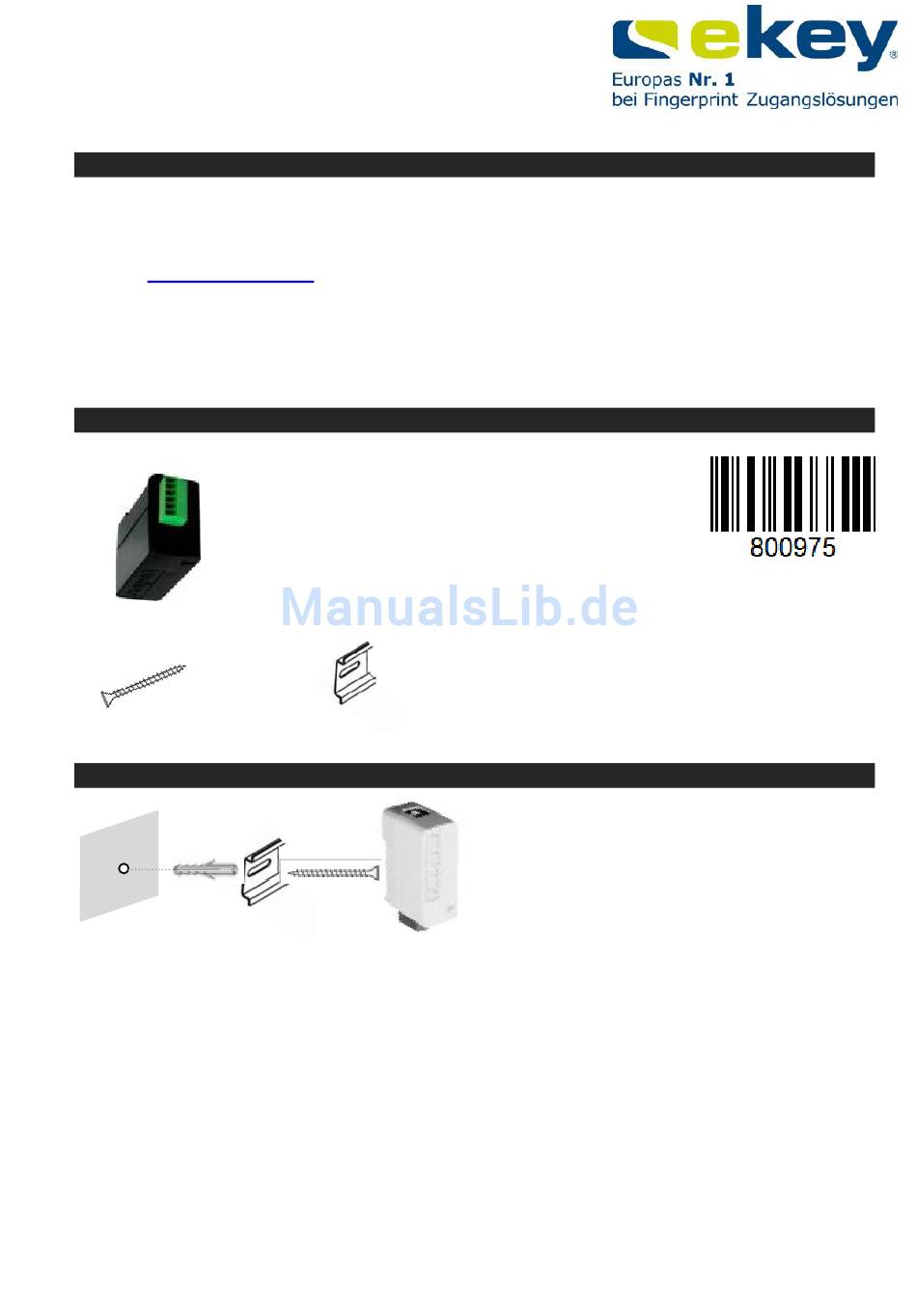

Lieferumfang
STEUEREINHEIT
2 STK. SCHRAUBEN HUTSCHIENE
LK 2.9 X 38
ekeynet Steuereinheit Mini - Wandmontage
Montieren Sie zuerst die Montageschiene (DIN Rail 35mm). Die ekey net
Steuereinheit Mini wird dann auf die Montageschieneeingerastet. Die
ekeynet Steuereinheit Mini ist nicht für die Montage im Außenbereich
konstruiert, da kein Wasser- und Staubschutz (Schutzart der Steuereinheit
= IP20) besteht. Sorgen Sie dafür, dass die Montage in einer entsprechend
geschützten Umgebung erfolgt (z.B. Schaltschrank).
Sie können die Steuereinheit natürlich auf auf Standard – Hutschiene
(35mm) in einem Schaltschrank montieren.
der
beiliegenenden
ACHTUNG !
Informationen auf der DVD„ekey net".
MONTAGEANLEITUNG
DVD
unterliegen
keinem
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für eKey MINI 1
Inhaltszusammenfassung für eKey MINI 1
- Seite 1 2 STK. SCHRAUBEN HUTSCHIENE LK 2.9 X 38 ekeynet Steuereinheit Mini - Wandmontage Montieren Sie zuerst die Montageschiene (DIN Rail 35mm). Die ekey net Steuereinheit Mini wird dann auf die Montageschieneeingerastet. Die ekeynet Steuereinheit Mini ist nicht für die Montage im Außenbereich konstruiert, da kein Wasser- und Staubschutz (Schutzart der Steuereinheit = IP20) besteht.
- Seite 2 Verbindung im ekey net (schematisch) ekey net Steuereinheit MINI 1 (100666) ekey net Fingerscanner NETZANSCHLUSS MIT NETZADAPTER 1 2 3 4 5 ekey net Steuereinheit MINI Kontakt Türzustand (Kontakt muss potentialfrei sein !) Ansteuerung Motorschloss (Türöffner) Potentialfreier Schließer Schaltleistung 48V / 1A ekeyconverterLAN LAN –...
- Seite 3 Verbindung im ekey net (schematisch) ekey net Steuereinheit MINI 2 (100667) ekey net Fingerscanner NETZANSCHLUSS MIT NETZADAPTER 1 2 3 4 5 ekey net Steuereinheit MINI Ansteuerung Motorschloss (Türöffner) Potentialfreier Schließer Schaltleistung 48V / 1A ekeyconverterLAN LAN – Netzwerk...
-
Seite 4: Inhaltsverzeichnis
Verbindung im ekey net (schematisch) ekey net Erweiterungsmodul MINI 3 (100668) ekey net Fingerscanner ekey net Erweiterungsmodul MINI 1 2 3 4 5 Ansteuerung Motorschloss (Türöffner) Potentialfreier Schließer Schaltleistung 48V / 1A NETZANSCHLUSS MIT NETZADAPTER ekeyconverterLAN LAN – Netzwerk... -
Seite 5: Technische Daten
Querschnitterhöhung bei Leitungslängen über 50m Die maximalen Leitungslängen und den Aufbau des Netzwerks entnehmen Sie bitte der Spezifikation für ekey net (ekey_net_Spezifikation.pdf) Es steht 1 Relais (Halbleiter) zum Ansteuern von externen Geräten zur Verfügung. Das Relais verfügt über einen Schließerkontakt. Die maximale Schaltleistung beträgt... - Seite 6 SE MINI 1 STATUS LED Grün blinkend Normalbetrieb Orange/ rot abwechselnd blinkend Firmwareupdate Orange blinkend Verbindung zu ekeyconverter LAN unterbrochen Rot leuchtend Fehler: z.B. NU R1 LED Grün leuchtend Relais 1 ist geschalten Input ORANGE leuchtend Eingang Türkontakt...
-
Seite 7: Ekey Net Em Mini 3
EM Mini 3 STATUS LED Grün blinkend Normalbetrieb Orange/ rot abwechselnd blinkend Firmwareupdate Orange blinkend Verbindung zu ekeyconverter LAN unterbrochen Rot leuchtend Fehler: z.B. NU R1 LED Grün leuchtend Relais 1 ist geschalten R2 LED Grün leuchtend Relais 2 ist... - Seite 8 SCREWS ekey net control panel Mini – wall mounting First install the mounting rail (DIN rail 35mm). The ekey net control panel Mini is then locked into position on the mounting rail. The ekey home control panel Mini is not designed for mounting outdoors, as it does not have a dust or water-proof cover (protection class of the control panel = IP20).
-
Seite 9: Electrical Connection In Ekey Net (Schematic) Ekey Net Control Panel Mini
Electrical connection in ekey net (schematic) ekey net control panel MINI 1 (100666) ekey net finger scanner MAINS CONNECTION WITH POWER ADAPTOR 1 2 3 4 5 ekey net control panel MINI Door status contact (contact must be potential-free!) Control of the motorized lock... - Seite 10 Electrical connection in ekey net (schematic) ekey net control panel MINI 2 (100667) ekey net finger scanner MAINS CONNECTION WITH POWER 1 2 3 4 5 ADAPTOR ekey net control panel MINI Control of the motorized lock (door opener) Potential-free NO contact...
-
Seite 11: Electrical Connection In Ekey Net (Schematic) Ekey Net Extension Modul Mini
Electrical connection in ekey net (schematic) ekey net extension modul MINI 3 (100668) ekey net finger scanner ekey net extension modul MINI 1 2 3 4 5 Control of the motorized lock (door opener) Potential-free NO contact Switching capacity 48V/1A... -
Seite 12: Technical Data
The connection cable between the ekey net control panel, the ekey net finger scanner and the ekey net CV LAN is to be laid separately from the electrical installations of the building, as these signals produce a low-voltage area which can be impaired by adjacent live cables. - Seite 13 An incorrect electrical connection of the system can cause damage to the device! Optical signalling and trouble-shooting Here you can see the statuses and displays on the ekey net control panel mini during operation. ekey net CP MINI 1 STATUS LED...
- Seite 14 EM Mini 3 STATUS LED Green light flashing Normal mode Orange/ red light alternately flashing Firmwareupdate Orange light flashing Connection to ekey net CV LAN interrupted Red light on Error: e.g. NU R1 LED Green light on Relay 1 switched...
