dormakaba Montageanleitung
3

Produktbeschreibung

3.1

Allgemeines

Der CS 80 MAGNEO SYNC besteht aus 2 Antrieben
CS 80 MAGNEO, die mit einem Synchronisationskabel
gekoppelt werden. Die Antriebe öffen und schließen
synchron. Die Funktionalität von 1-flügeligen Anlagen
wird nicht verändert. Es ist nur ein Programmschalter
anzuschließen. Die Funktionen der Anlage werden
über die DIP-Schalter eingestellt.
1
2

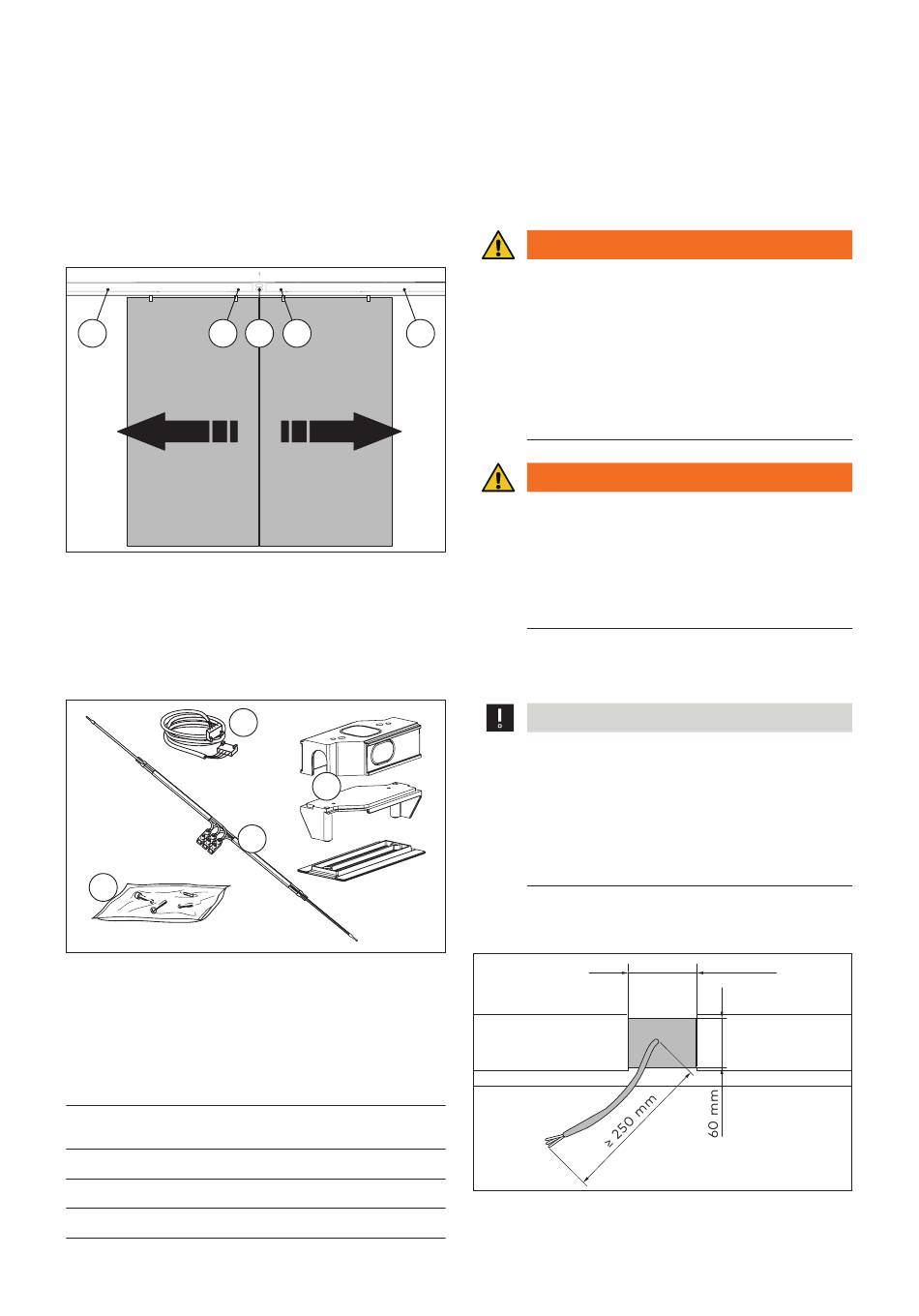

Abb. 2
Übersicht
(1)
CS 80 MAGNEO
(2)
Steuerung und Anschlussklemmen für externe
Verbraucher
(3)
Netzanschluss und Synchronisationskabel
3.2

SYNC-KIT

1
4
Abb. 3
Die Bestandteile des SYNC-KIT
(1)
Synchronisationskabel
(2)
Berührungsschutz
(3)
Y-Kabel
(4)
Befestigungsmaterial
3.3

Technische Daten

max. Fahrweg
Antriebslänge (ohne Verkleidung)
1750 mm
3600 mm
2000 mm
4100 mm
2250 mm
4600 mm
4
CS 80 MAGNEO SYNC
3
2
1
2
3
WN 059457 45532
4

Montage

Die hier beschriebene Vorgehensweise ist ein Beispiel.
Bauliche oder örtliche Gegebenheiten, vorhandene
Hilfsmittel oder andere Umstände können eine andere
Vorgehensweise sinnvoll machen.
4.1

Sicherheit bei der Montage

WARNUNG
Lebensgefahr durch elektrischen Strom
Arbeiten an der elektrischen Anlage nur von
Elektrofachkräften ausführen lassen.
• Vor Beginn der Arbeiten an elektrischen
Anlagen und Betriebsmitteln den
spannungsfreien Zustand herstellen und
diesen Zustand für die Dauer der Arbeiten
sicherstellen.
WARNUNG
Verletzungsgefahr durch herunterfallende
Gegenstände
Herunterfallende Teile oder Werkzeuge
können zu Verletzungen führen.
• Den Arbeitsplatz gegen unbefugtes
Betreten sichern.
4.2

Netzanschluss

ACHTUNG
Gefahr der Beschädigung von Leitungen
Scharfkantige oder zu kleine Bohrungen
können zu Beschädigungen der Leitungen
führen.
• Die Bohrungen für die Leitungen
großzügig auslegen und sicherstellen, dass
die Bohrungen nicht scharfkantig sind!
Die Anschlussleitung 230 V muss mittig über dem
Durchgangsbereich aus der Wand ragen (Abb. 4).
100 mm
Abb. 4
Montage mit Festanschluss
Produktbeschreibung
2018-12
