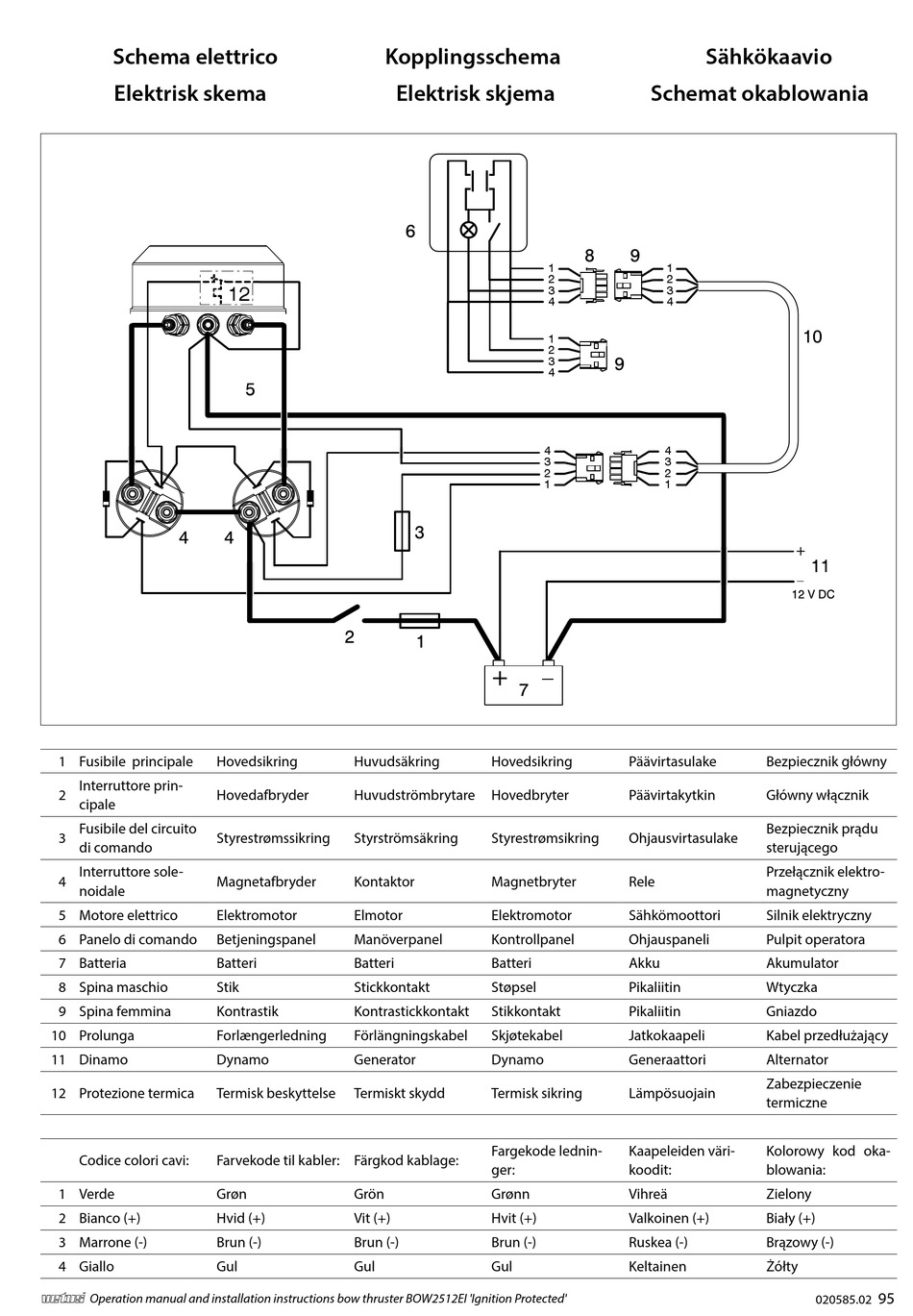

Schema elettrico
Elektrisk skema
1 Fusibile principale
Interruttore prin-
2
cipale
Fusibile del circuito
3
di comando
Interruttore sole-
4
noidale
5 Motore elettrico
6 Panelo di comando
7 Batteria
8 Spina maschio
9 Spina femmina
10 Prolunga
11 Dinamo
12 Protezione termica
Codice colori cavi:
1 Verde
2 Bianco (+)
3 Marrone (-)
4 Giallo
