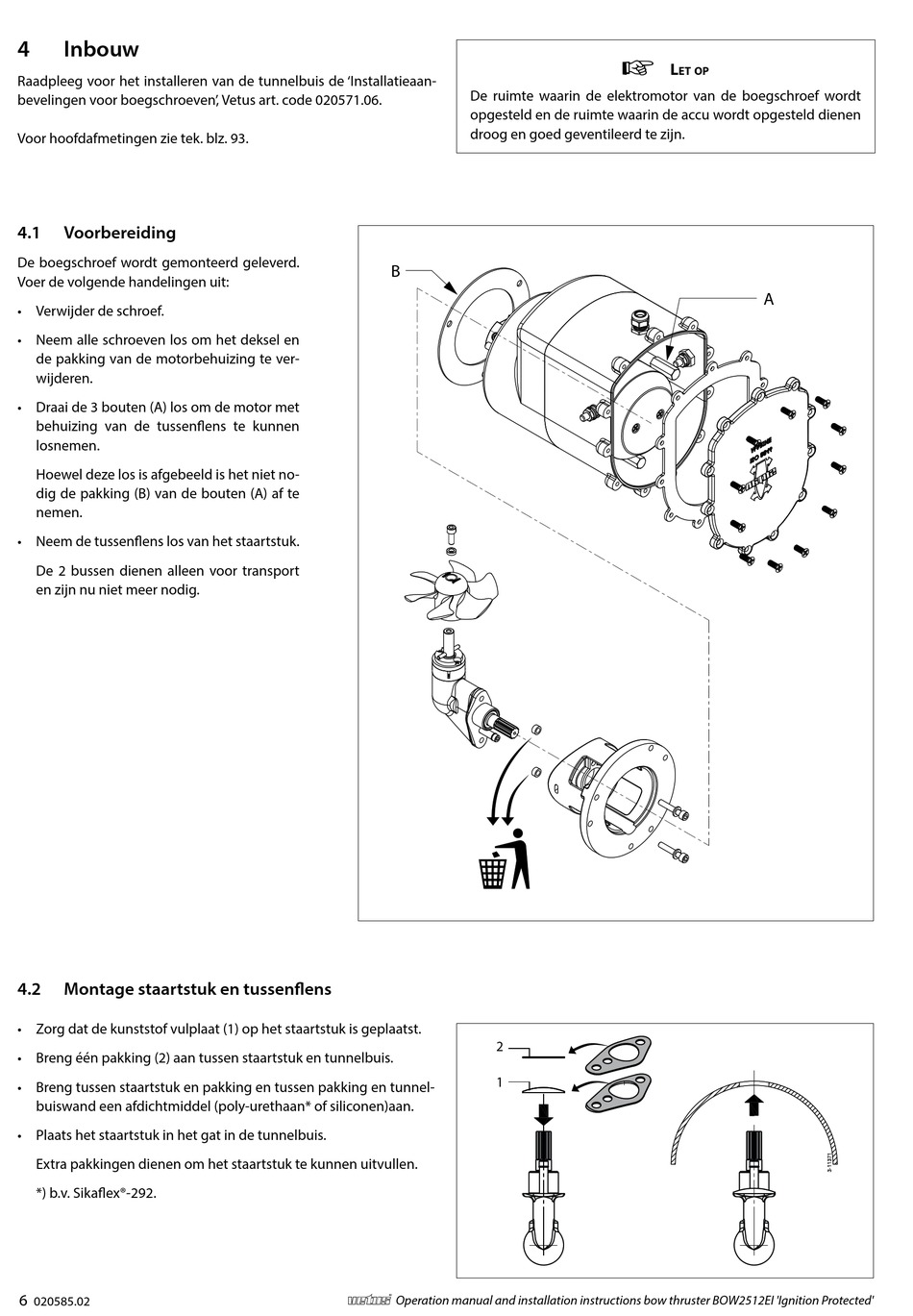

Inbouw

Raadpleeg voor het installeren van de tunnelbuis de 'Installatieaan-
bevelingen voor boegschroeven' , Vetus art. code 020571.06.
Voor hoofdafmetingen zie tek. blz. 93.
4.1

Voorbereiding

De boegschroef wordt gemonteerd geleverd.
Voer de volgende handelingen uit:
• Verwijder de schroef.
• Neem alle schroeven los om het deksel en
de pakking van de motorbehuizing te ver-
wijderen.
• Draai de 3 bouten (A) los om de motor met
behuizing van de tussenflens te kunnen
losnemen.
Hoewel deze los is afgebeeld is het niet no-
dig de pakking (B) van de bouten (A) af te
nemen.
• Neem de tussenflens los van het staartstuk.
De 2 bussen dienen alleen voor transport
en zijn nu niet meer nodig.
4.2

Montage staartstuk en tussenflens

• Zorg dat de kunststof vulplaat (1) op het staartstuk is geplaatst.
• Breng één pakking (2) aan tussen staartstuk en tunnelbuis.
• Breng tussen staartstuk en pakking en tussen pakking en tunnel-
buiswand een afdichtmiddel (poly-urethaan* of siliconen)aan.
• Plaats het staartstuk in het gat in de tunnelbuis.
Extra pakkingen dienen om het staartstuk te kunnen uitvullen.
*) b.v. Sikaflex®-292.
