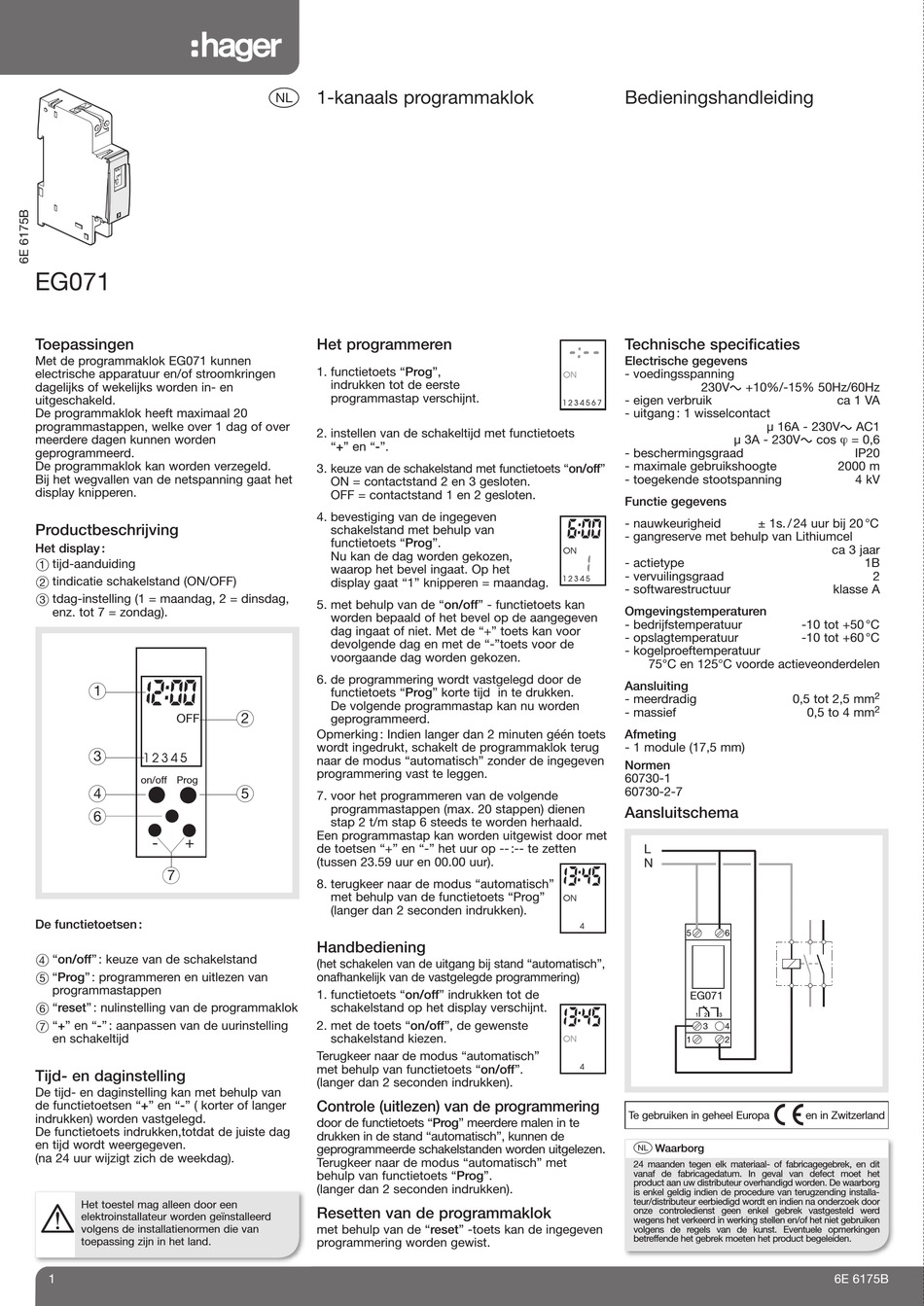

Toepassingen
Met de programmaklok EG071 kunnen
electrische apparatuur en/of stroomkringen
dagelijks of wekelijks worden in- en
uitgeschakeld.
De programmaklok heeft maximaal 20
programmastappen, welke over 1 dag of over
meerdere dagen kunnen worden
geprogrammeerd.
De programmaklok kan worden verzegeld.
Bij het wegvallen van de netspanning gaat het
display knipperen.
Productbeschrijving
Het display :
1 tijd-aanduiding
2 tindicatie schakelstand (ON/OFF)
3 tdag-instelling (1 = maandag, 2 = dinsdag,
enz. tot 7 = zondag).
1
OFF
3
on/off Prog
4
6
+
-
7
De functietoetsen :
4 "on/off" : keuze van de schakelstand
5 "Prog" : programmeren en uitlezen van
programmastappen
6 "reset" : nulinstelling van de programmaklok
7 "+" en "-" : aanpassen van de uurinstelling
en schakeltijd
Tijd- en daginstelling
De tijd- en daginstelling kan met behulp van
de functietoetsen "+" en "-" ( korter of langer
indrukken) worden vastgelegd.
De functietoets indrukken,totdat de juiste dag
en tijd wordt weergegeven.
(na 24 uur wijzigt zich de weekdag).
Het toestel mag alleen door een
elektroinstallateur worden geïnstalleerd
volgens de installatienormen die van
toepassing zijn in het land.
1
1-kanaals programmaklok
•
Het programmeren
1. functietoets "Prog",
indrukken tot de eerste
programmastap verschijnt.
2. instellen van de schakeltijd met functietoets
"+" en "-".
3. keuze van de schakelstand met functietoets "on/off"
ON = contactstand 2 en 3 gesloten.
OFF = contactstand 1 en 2 gesloten.
4. bevestiging van de ingegeven
schakelstand met behulp van
functietoets "Prog".
Nu kan de dag worden gekozen,
waarop het bevel ingaat. Op het
display gaat "1" knipperen = maandag.
5. met behulp van de "on/off" - functietoets kan
worden bepaald of het bevel op de aangegeven
dag ingaat of niet. Met de "+" toets kan voor
devolgende dag en met de "-"toets voor de
voorgaande dag worden gekozen.
6. de programmering wordt vastgelegd door de
functietoets "Prog" korte tijd in te drukken.
De volgende programmastap kan nu worden
2
geprogrammeerd.
Opmerking : Indien langer dan 2 minuten géén toets
wordt ingedrukt, schakelt de programmaklok terug
naar de modus "automatisch" zonder de ingegeven
programmering vast te leggen.
5
7. voor het programmeren van de volgende
programmastappen (max. 20 stappen) dienen
stap 2 t/m stap 6 steeds te worden herhaald.
Een programmastap kan worden uitgewist door met
de toetsen "+" en "-" het uur op -- :-- te zetten
(tussen 23.59 uur en 00.00 uur).
8. terugkeer naar de modus "automatisch"
met behulp van de functietoets "Prog"
(langer dan 2 seconden indrukken).
Handbediening
(het schakelen van de uitgang bij stand "automatisch",
onafhankelijk van de vastgelegde programmering)
1. functietoets "on/off" indrukken tot de
schakelstand op het display verschijnt.
2. met de toets "on/off", de gewenste
schakelstand kiezen.
Terugkeer naar de modus "automatisch"
met behulp van functietoets "on/off".
(langer dan 2 seconden indrukken).
Controle (uitlezen) van de programmering
door de functietoets "Prog" meerdere malen in te
drukken in de stand "automatisch", kunnen de
geprogrammeerde schakelstanden worden uitgelezen.
Terugkeer naar de modus "automatisch" met
behulp van functietoets "Prog".
(langer dan 2 seconden indrukken).
Resetten van de programmaklok
met behulp van de "reset" -toets kan de ingegeven
programmering worden gewist.
Bedieningshandleiding
Technische specificaties
Electrische gegevens
- voedingsspanning
230V +10%/-15% 50Hz/60Hz
- eigen verbruik
- uitgang : 1 wisselcontact
µ 16A - 230V
µ 3A - 230V
- beschermingsgraad
- maximale gebruikshoogte
- toegekende stootspanning
Functie gegevens
- nauwkeurigheid ± 1s. / 24 uur bij 20 °C
- gangreserve met behulp van Lithiumcel
- actietype
- vervuilingsgraad
- softwarestructuur
Omgevingstemperaturen
- bedrijfstemperatuur
- opslagtemperatuur
- kogelproeftemperatuur
75°C en 125°C voorde actieveonderdelen
Aansluiting
- meerdradig 0,5 tot 2,5 mm
- massief
Afmeting
- 1 module (17,5 mm)
Normen
60730-1
60730-2-7
Aansluitschema
L
N
5 6
EG071
1 2 3
3 4
1 2
å
Te gebruiken in geheel Europa
• Waarborg
24 maanden tegen elk materiaal- of fabricagegebrek, en dit
vanaf de fabricagedatum. In geval van defect moet het
product aan uw distributeur overhandigd worden. De waarborg
is enkel geldig indien de procedure van terugzending installa-
teur/distributeur eerbiedigd wordt en indien na onderzoek door
onze controledienst geen enkel gebrek vastgesteld werd
wegens het verkeerd in werking stellen en/of het niet gebruiken
volgens de regels van de kunst. Eventuele opmerkingen
betreffende het gebrek moeten het product begeleiden.
