Anschluss; S0-Signal-Eingänge - Solarautonomie X-PLUS Schnellstartanleitung Und Benutzerhandbuch

2.2

Anschluss

2.2.1 S0-Signal-Eingänge

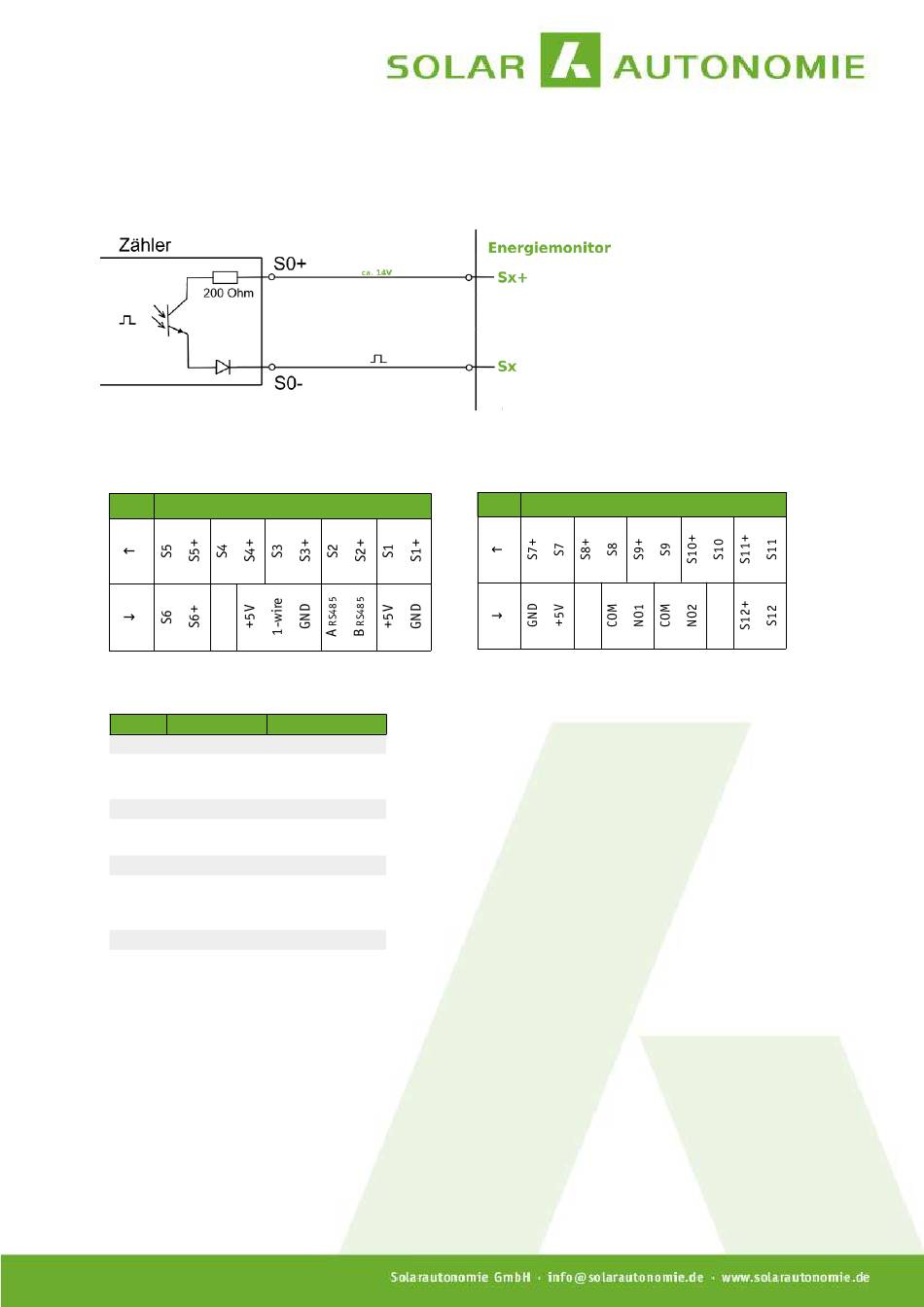

Schema: Anschluss einer S0-Quelle, 12pol Steckerleiste
Belegung Anschlusssteckerleiste:
PIN 1 2 3 4
Tabelle: Energiemonitor X-PLUS Belegung
Steckerleisten (Oberseite Frontalansicht)
PIN Signal
S0, Potenzialfreie Kontakte
Sx+ ca. 10-12V S+ Einang S0-Quelle
Sx Impuls
Schaltausgänge
COM Schaltspannung
z.B. +24V
Nox Normal geöffnet
geschaltete Spannung
1-wire
+5V Sensorversorgung
VDD
1-wire Datenleitung
DATA
GND Masse
GND
RS485 noch nicht aktiv
Tabelle: Signale
SEITE 6
5 6 7 8 9 10
Belegung
S- Einang S0-Quelle,
Potenzialfreier Kontakt
PIN 1 2 3 4 5
Tabelle: Energiemonitor X-PLUS Belegung
Steckerleisten(Unterseite)
• Anzahl der Steckkontaktreihen: 4 x 10
• Rastermaß der Anschlüsse: 3.81mm
• Winkel Kontakt/Leiteranschluss: 180° (horizontal)
Anschließbarer Leiterquerschnitt:
• feindrähtig ohne Aderendhülse 0.14...1.5mm²
• feindrähtig mit Aderendhülse: 0.25...1.5mm²
• eindrähtig: 0.14...1.5mm²
6 7 8 9 10
